ПРОГРАММИРОВАНИЕ И ЭКСПЛУАТАЦИЯ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C
38
⌂
Вернуться в раздел "Содержание"

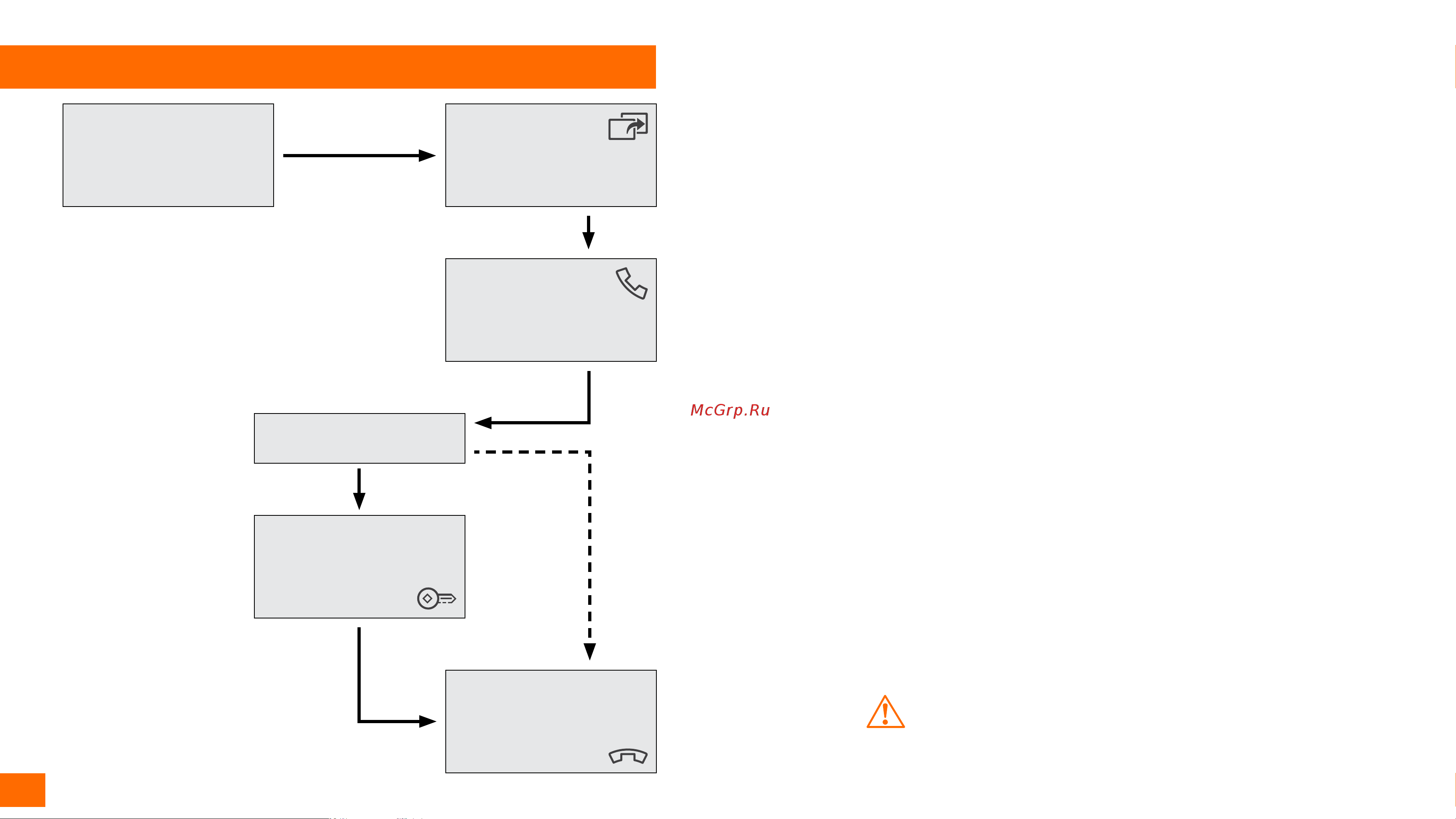

ПЕРЕАДРЕСАЦИЯ НА ДРУГОЙ МОНИТОР
ВНИМАНИЕ!
Для реализации данной функции необходимо иметь, как минимум, два монитора в системе.
Ведется разговор с одного
монитора через какую-либо
вызывную Панель
Чтобы открыть замок | ворота
нажмите кнопку
Открыть
Для завершения общения
нажмите кнопку
Завершить разговор
Нажмите кнопку
Переадресация
для перевода вызова
на другой домофон
Нажмите кнопку
Начать разговор
для общения с Посетителем
на звонящем мониторе
Общение с Посетителем
Звучит сигнал вызова
на доп. мониторах
