ПРОГРАММИРОВАНИЕ И ЭКСПЛУАТАЦИЯ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C
26
⌂
Вернуться в раздел "Содержание"
ГЛАВНОЕ МЕНЮ
ВГлавном меню домофона активируется или деактивириуется функция Небеспокоить. Тутже
находятся иконки для входа вменю просмотра архива, атакже настроек монитора.
Активен Архив Настройки

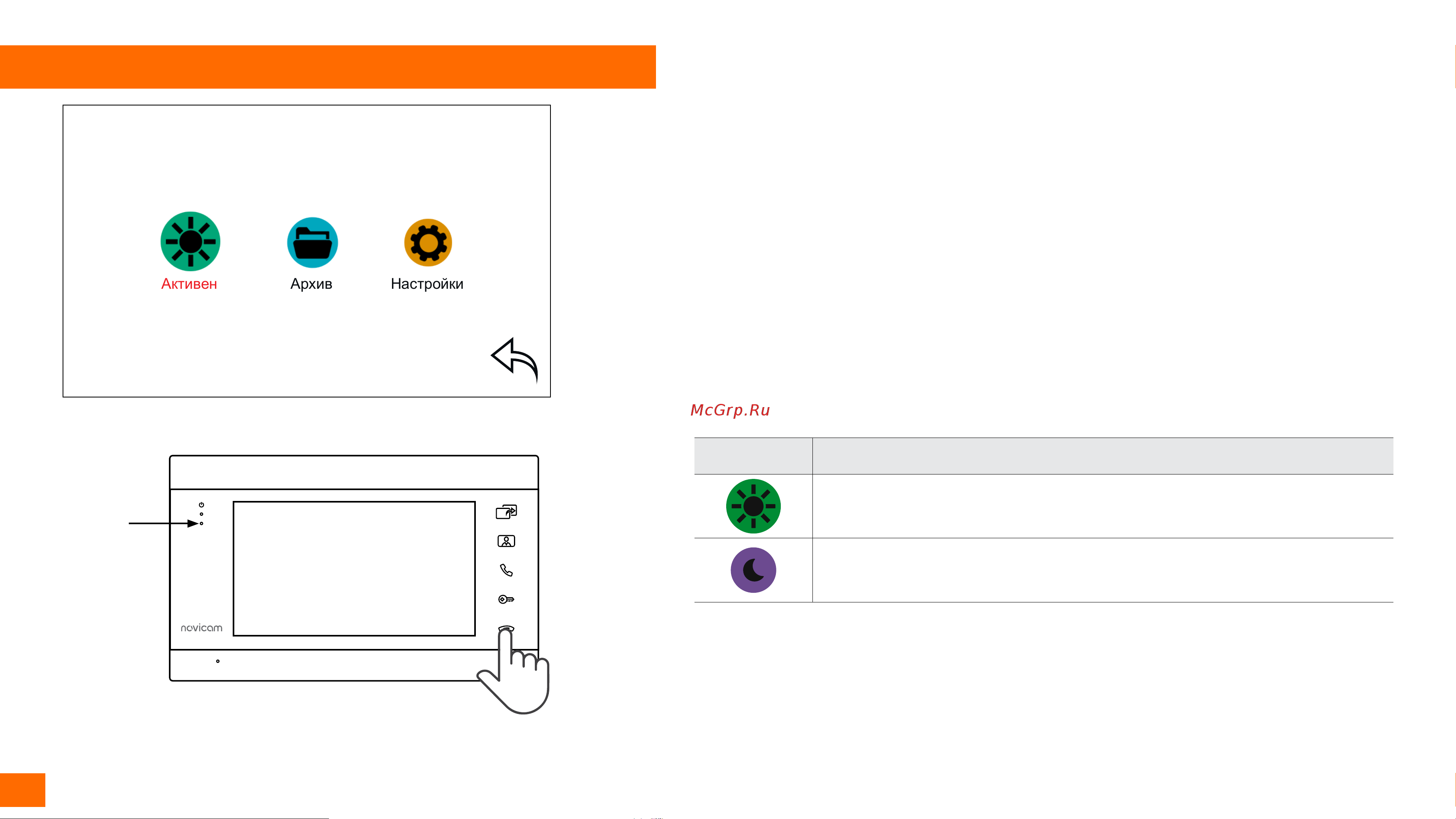

Рис. 18 Главное меню видеодомофона
Рис. 19 Быстрая активация|деактивация режима "Не беспокоить" в одно касание
1. АКТИВЕН | НЕ БЕСПОКОИТЬ
Вданном пункте меню видеодомофона активируется или деактивируется режим Небеспо-
коить, который переводит устройство вбеззвучное состояние. Этот режим будет полезен для
отключения звука вночное время или при необходимости. Повиду иконки можно определить
включена или выключена данная функция.
Индикатор Описание
Монитор видеодомофона находится в обычном состоянии и готов принимать
вызовы с проигрыванием мелодии вызова
Монитор видеодомофона принимает вызовы без проигрывания мелодии
вызова
Альтернативно включить или выключить режим Небеспокоить можно водно касание.
Для активации режима зажмите кнопку Закончить разговор довключения нижнего светового
индикатора.
Для деактивации режима зажмите кнопку Закончить разговор доотключения нижнего све-
тового индикатора.
Дежурный режим:
Индикатор не горит
Режим Не беспокоить:
Индикатор горит красным
Удерживайте кнопку
в течение 3 секунд
