ОПИСАНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C
6
⌂
Вернуться в раздел "Содержание"

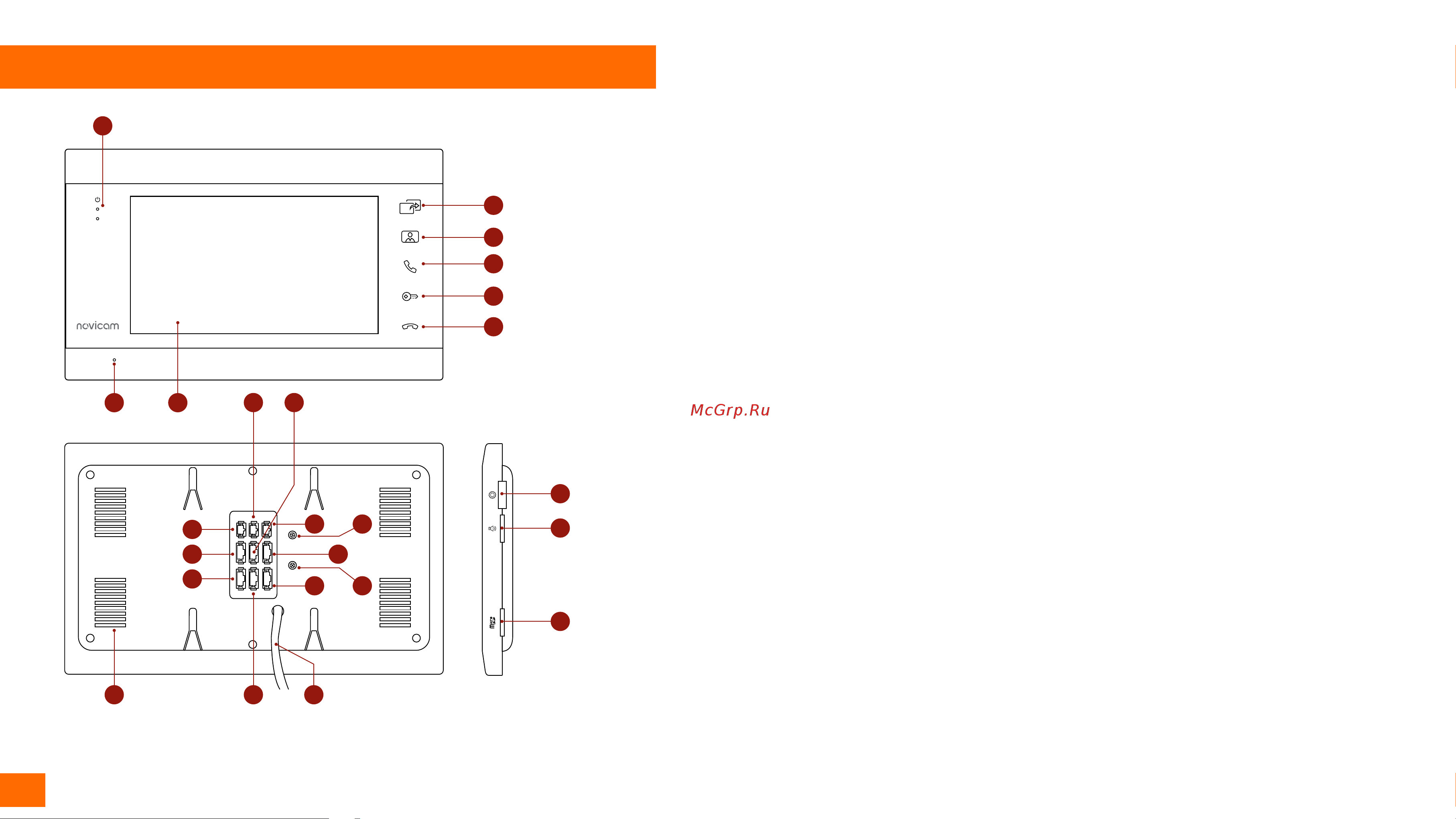

Рис. 2 Описание монитора видеодомофона MAGIC 7C
1. ЖК дисплей
2. Динамик
3. Микрофон
4. Световые индикаторы питания, работы вызывных панелей и режима Не беспокоить
5. Кнопка Интерком | Переадресация
6. Кнопка Мониторинг
7. Кнопка Начать разговор
8. Кнопка Открыть
9. Кнопка Закончить разговор
10. Джойстик для управления настройками
11. Регулировка громкости разговора
12. Слот для карт памяти MicroSD
13. Разъем для подключения вызывной панели 1
14. Разъем для подключения вызывной панели 2 | видеокамеры 1
15. Разъем для подключения вызывной панели 3 | видеокамеры 2
16. Разъем для подключения вызывной панели 4 | видеокамеры 3
17. Разъем для подключения предыдущего монитора
18. Разъем для подключения следующего монитора
19. Разъем для подключения замка | ворот (релейный выход)
20. Разъем для подключения к подъездному координатному домофону
21. Разъем для подключения провода сигнала HOOK к модулю сопряжения
22. Регулировка уровня входящего звука при подключении к подъездному координатному
домофону
23. Регулировка уровня исходящего звука при подключении к подъездному координатному
домофону
24. Кабель питания AC 100~240 B
