УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C
19
⌂
Вернуться в раздел "Содержание"
СХЕМЫ ПОДКЛЮЧЕНИЯ
Красный - Питание вызывной панели
Желтый - Видео
Белый - Аудио
Черный - Общий
Зеленый - Н.Р. контакт реле
Оранжевый - Общий контакт реле
Коричневый - Н.З. контакт реле
Фиолетовый - Питание замка
Серый - Общий
Синий - Питание видеокамеры
A
B
C
МОНИТОР
A
B
C
B
ВИДЕОРЕГИСТРАТОР (опция)
ВЫЗЫВНАЯ ПАНЕЛЬ
БЛОК ПИТАНИЯ ВИДЕОКАМЕРЫ (опция)
ЭЛЕКТРОМАГНИТНЫЙ ЗАМОКЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК
БЛОК ПИТАНИЯ
ЗАМКА
БЛОК ПИТАНИЯ
ЗАМКА

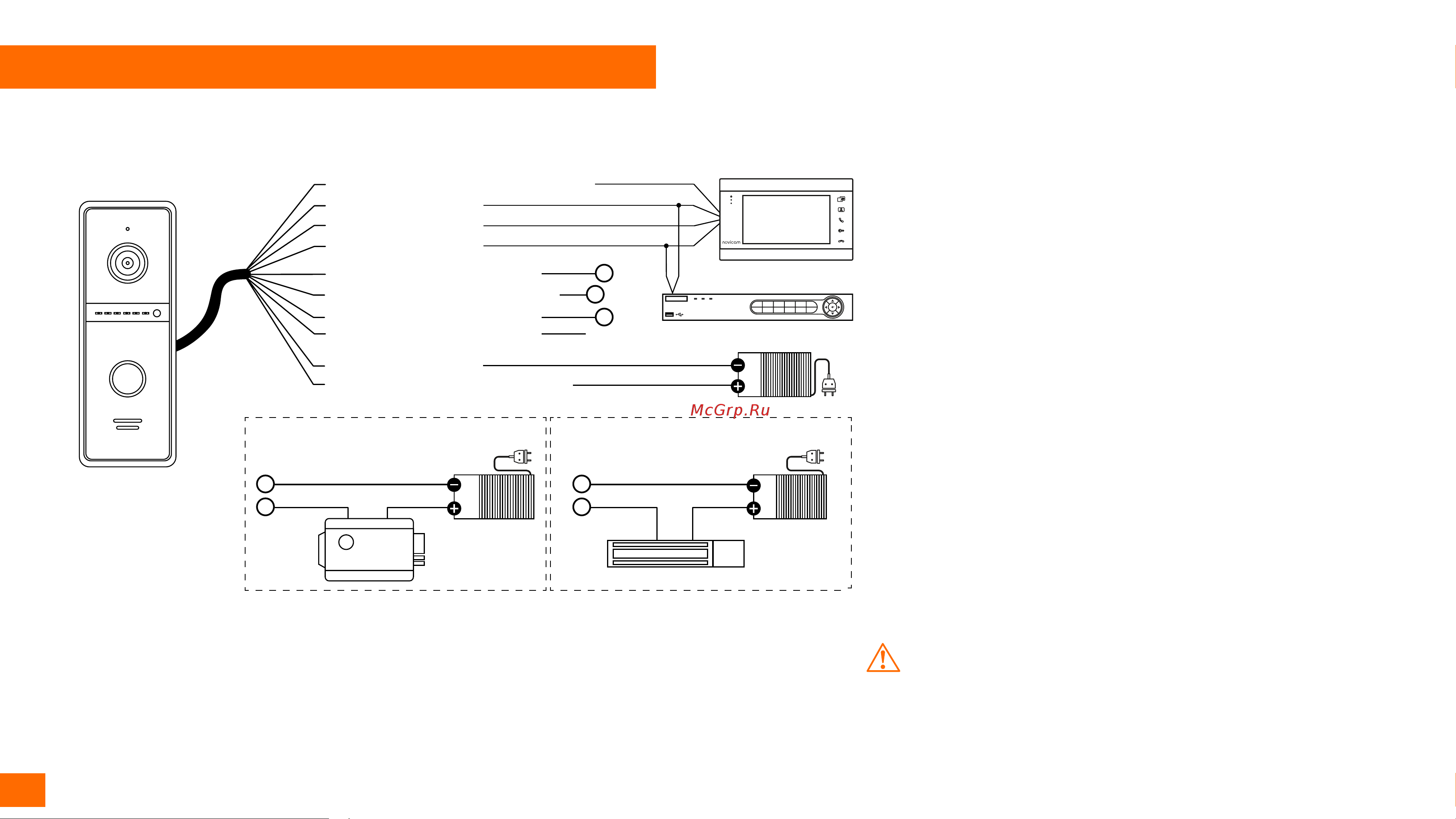

Рис. 15 Схема стандартного подключения замков и видеорегистратора к вызывной панели
ВНИМАНИЕ!
1. Для защиты вызывной панели, параллельно замку в обратной полярности рекомендуется уста-
навливать защитный диод 1N4004 или аналогичный.
2. Для постоянной трансляции сигнала на видеорегистратор необходимо подключить блок питания
DC 12 В (мин. 300 мА) к синему и серому проводам.
