УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C
18
⌂
Вернуться в раздел "Содержание"
СХЕМЫ ПОДКЛЮЧЕНИЯ

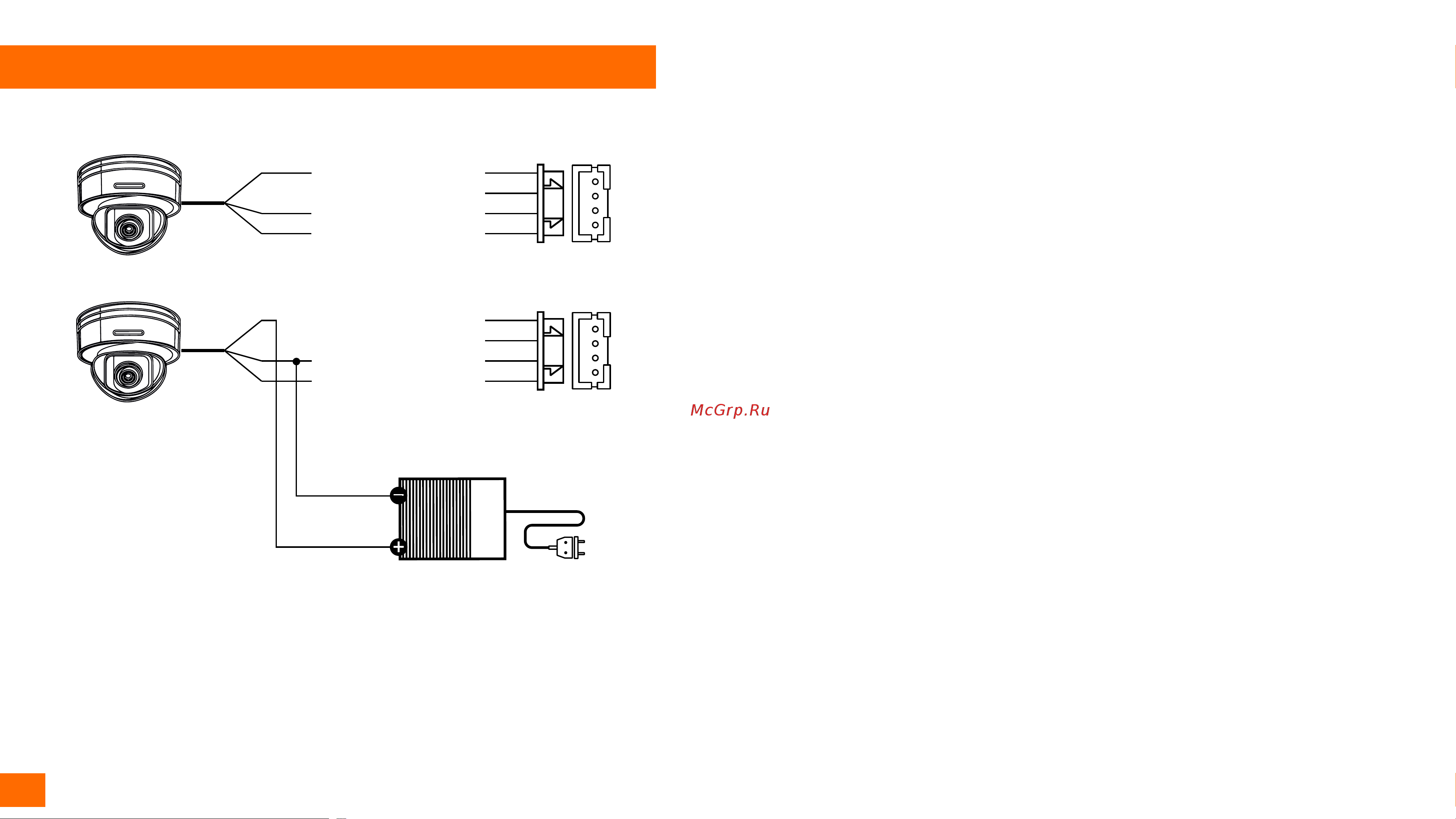

Рис. 14 Схема подключения видеокамеры к монитору видеодомофона MAGIC 7C
БЛОК ПИТАНИЯ КАМЕРЫ
ВИДЕОКАМЕРА
Питание от
внешнего блока питания
Питание от
монитора
ПОРТ ВЫЗЫВНОЙ ПАНЕЛИ
ИЛИ КАМЕРЫ
Красный – Питание
Белый – Не используется
Черный – Общий
Желтый – Видео
Красный – Не используется
Белый – Не используется
Черный – Общий
Желтый – Видео
AC 100~240В
