ПРОГРАММИРОВАНИЕ И ЭКСПЛУАТАЦИЯ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C
36
⌂
Вернуться в раздел "Содержание"
Для открытия замка | ворот
нажмите и удерживайте
2 секунды
кнопку Открыть
Сигнал вызова затихает
Звучит сигнал вызова в панелях
и домофонах (макс. 30 секунд)
ПРИЕМ ВЫЗОВА И ОТКРЫТИЕ ЗАМКА|ВОРОТ
ВНИМАНИЕ!
1. При работе монитора в составе многоквартирной системы с поддержкой сигнала HOOK откры-
тие двери и завершение разговора возможно только после нажатия кнопки Начать разговор.
2. Кратковременное нажатие или удержание кнопки Открыть зависит от способа подключения ис-
полнительного механизма и настройки приоритета реле.

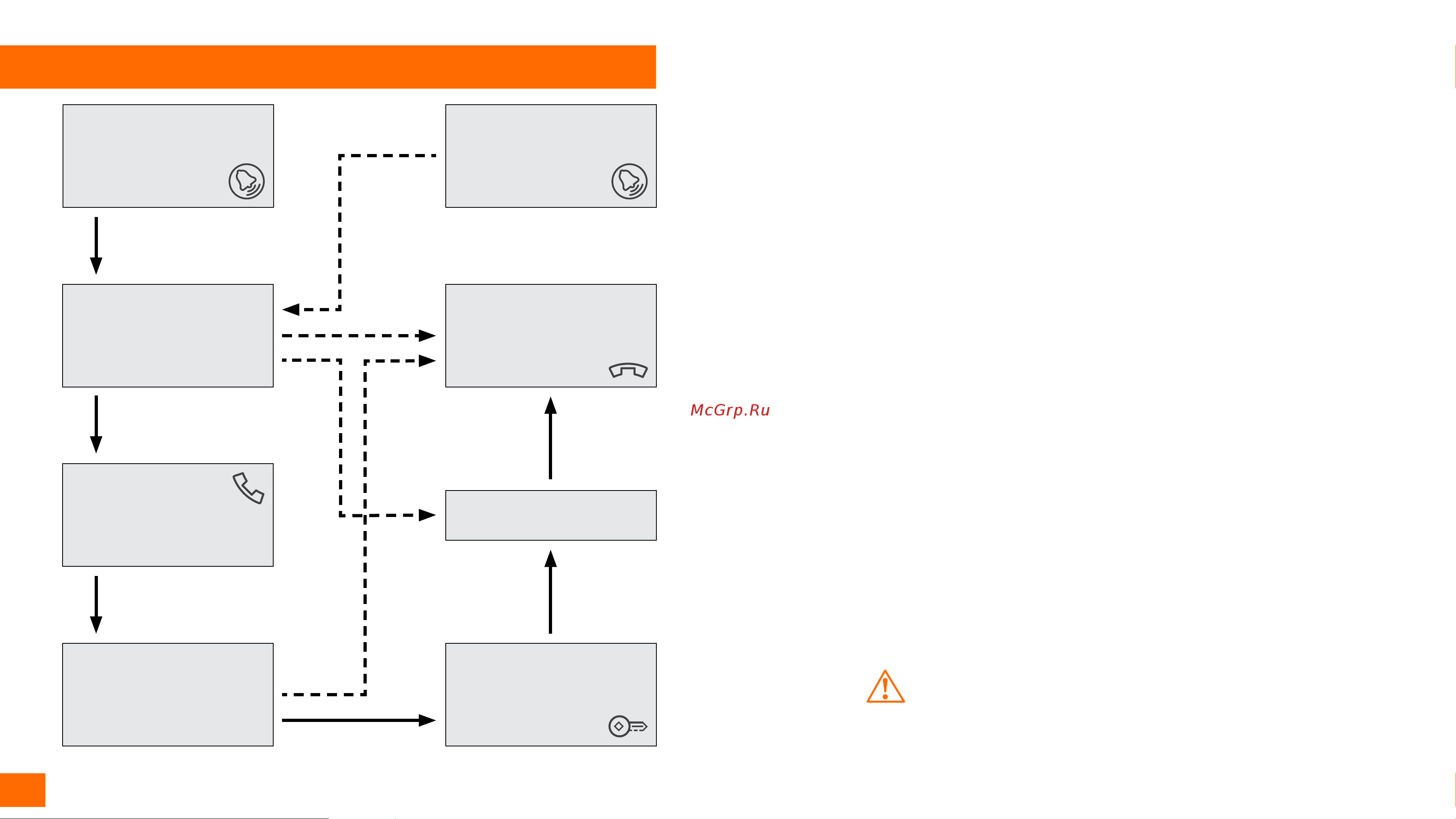

Посетитель нажимает
кнопку вызова
на Панели 1
Посетитель нажимает
кнопку вызова
на Панели 2|3|4
Посетитель отображается
на дисплее монитора
домофона
Для завершения вызова
нажмите кнопку
Завершить разговор
Нажмите кнопку
Начать разговор
для беседы с Посетителем
Открытие замка | ворот
Разговор с Посетителем
(максимальная
продолжительность
120 секунд)
