УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C
12
⌂
Вернуться в раздел "Содержание"
1. Выберите тип установки вызывной панели и место для ее установки.
2. Наклейте форму точного монтажа на вертикальную поверхность в соответствии с выбран-
ным типом установки.
3. Просверлите необходимые отверстия в стене для крепежной пластины или углового кре-
пления.
4. Подключите провода, строго соблюдая соответствующую схему подключения.
5. Отрегулируйте громкость звука и выберите тип сигнала с помощью регулировок под рези-
новой заглушкой на задней стороне устройства, если это необходимо.
6. Зафиксируйте вызывную панель на крепежной пластине винтом снизу.
УСТАНОВКА ВЫЗЫВНОЙ ПАНЕЛИ

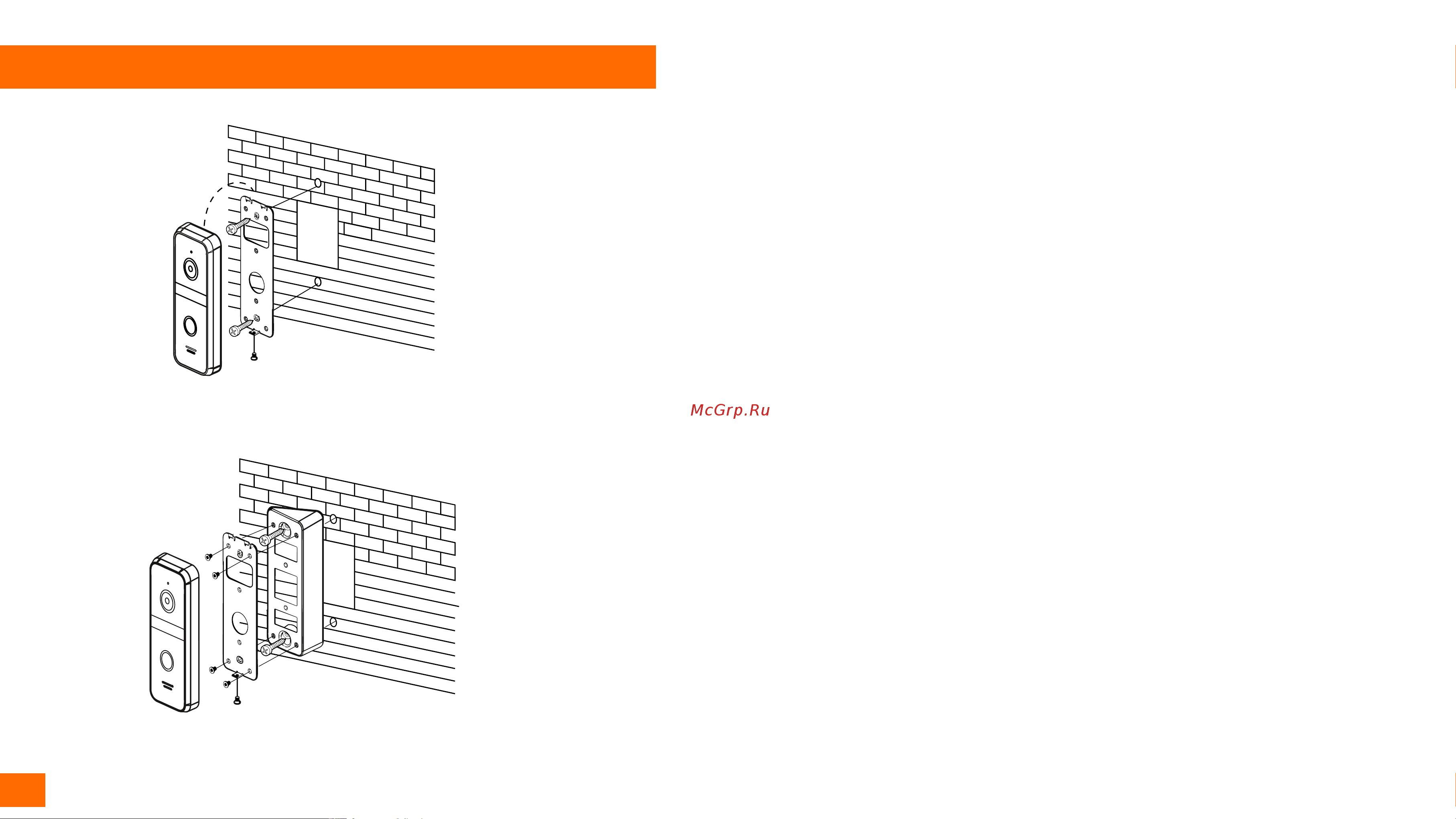

Рис. 6 Фронтальная установка вызывной панели
Рис. 7 Установка вызывной панели под углом
