107
A
B

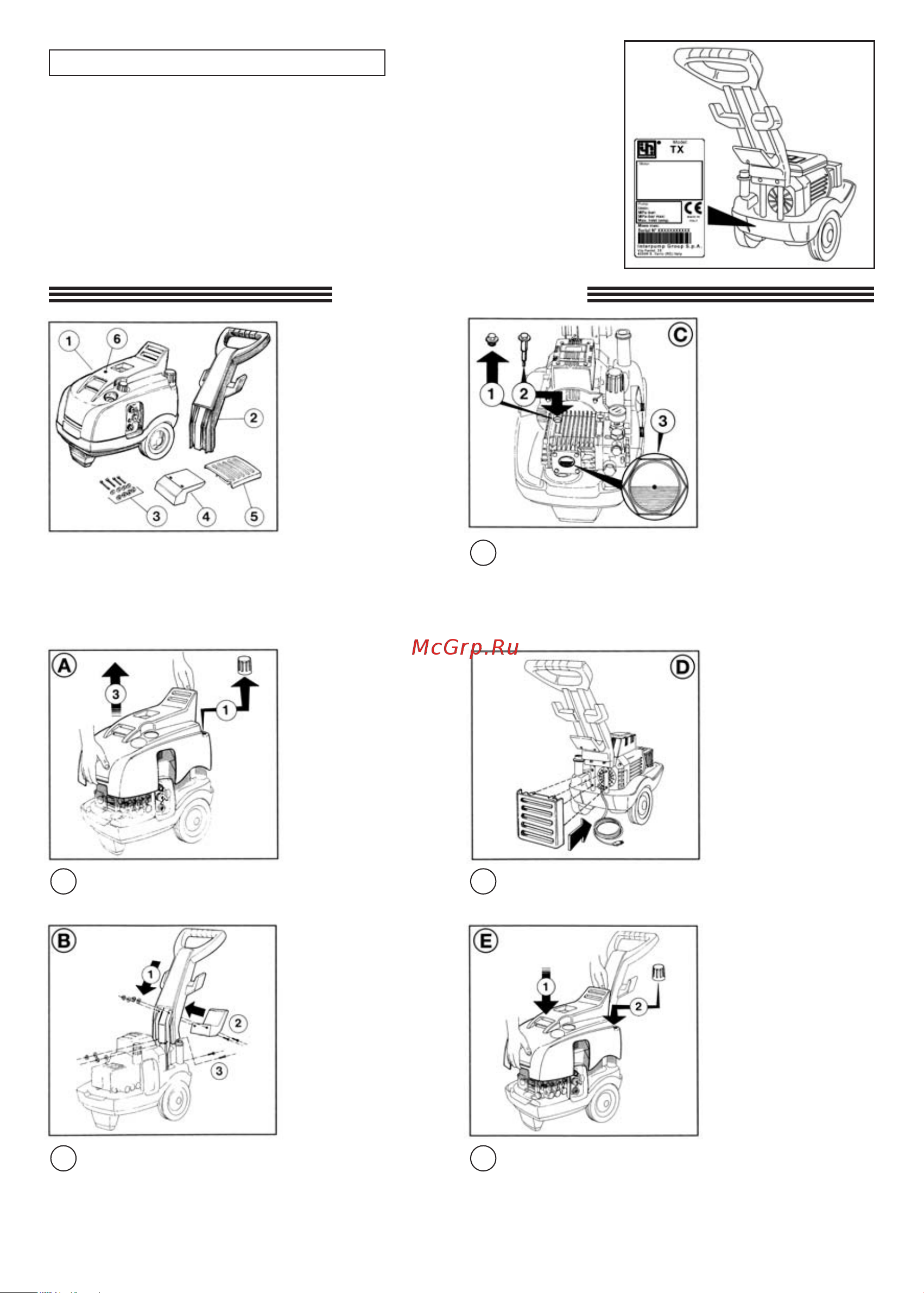

Перед использованием машины убедитесь, что она имеет
табличку. В противном случае не используйте машину
и немедленно сообщите об этом продавцу.
Идентификационная табличка с техническими спецификациями
расположена на двигателе.
Проверить, что значения тока на розетке (В / Гц)
совпадаютс указанными на табличке.
Корпус машины
Ручка
Набо винтов + прокладок + шайб
Крюк для трубы
Вентиляционная решетка
Регулятор крепления обтекателя
Снимите крышку отсека моющего средства
Отвинтите ручку крепления обтекателя
Снимите обтекатель
C
Замените красный транспортировочный колпачок (Рис. 1)
на черно-желтый со стерженьком для проверки уровня
масла (Рис. 2).
Убедитесь, что уровень масла находится на середине
индикатора (рис 3)
D
Установить вентиляционную решетку в отверстия и
нажать до упора.
E
Установить на место обтекатель.
Вставить пробку бака моющего средства.
Затяните ручку крепления обтекателя.
Вставьте ручку в направляющие.
Установите ручку и крюк для трубы на направляющие,
используя винты, гайки и шайбы.
Крепить ручку в нижней части с помощью винтов, гаек
и шайб.
4.2. ЗАВОДСКАЯ ТАБЛИЧКА
5. МОНТАЖ
