78
8 - COMO USAR EL ROTOTEK O EL MULTIREG 99
9 - ADVERTENCIAS EN CASO DE ALMACENAJE Y/O HIELO
Si la máquina se conserva en ambientes sujetos a peligros de congelación, aconsejamos en
modo preventivo la aspiración de mezcla contra la congelación, similar a lo utilizado para los
automóviles. De todas maneras aconsejamos tener la máquina en un local cálido durante algu-
nos minutos, antes de su utilización.
OFF
2
1
3
HL
HL
4
5
HL
HL
A
B

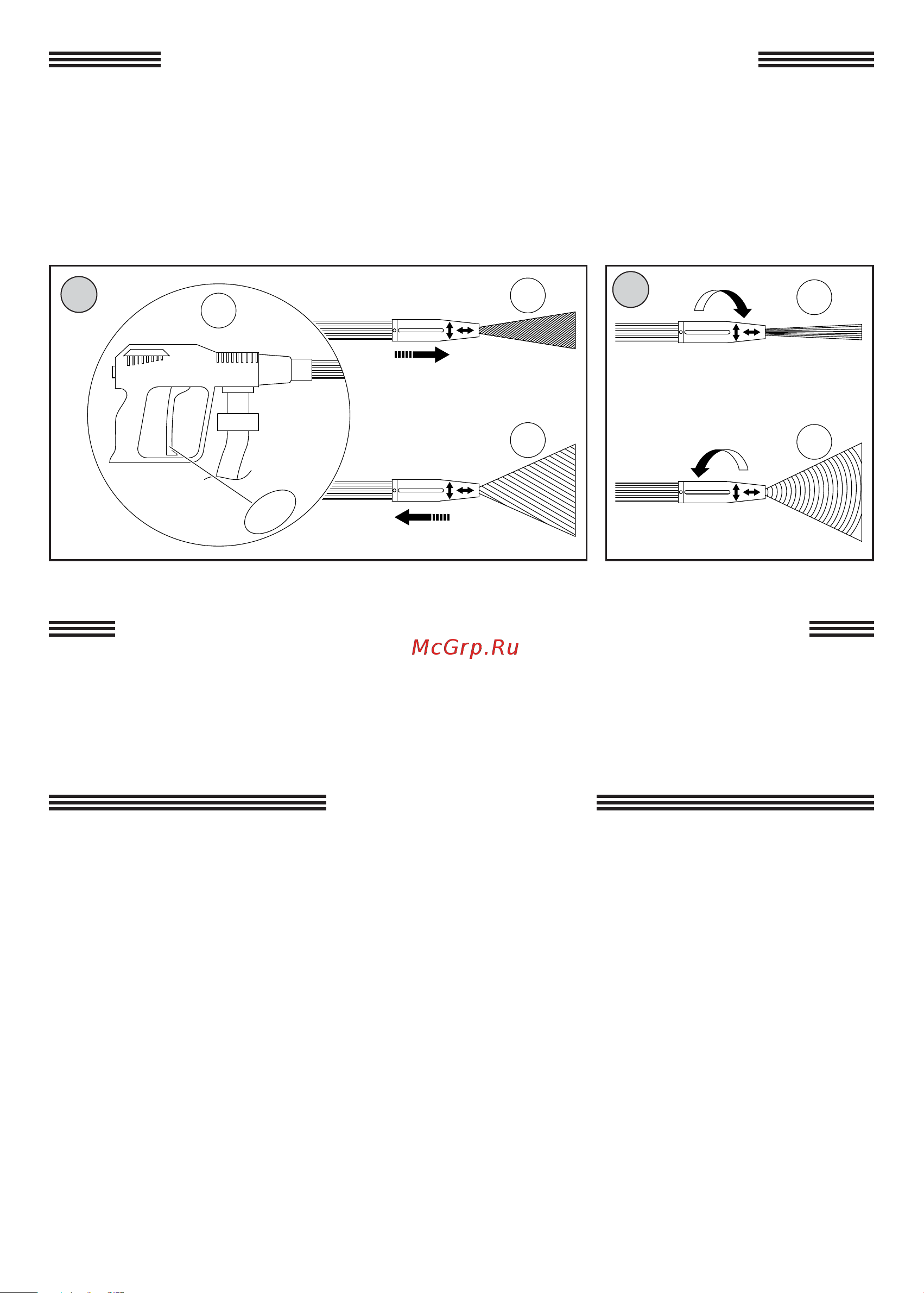

La selección de la presión debe efectuarse con la pistola cerrada (1)
A - selección de presión
• alta presión (2)
• baja presión (3)
B - selección del chorro
• chorro concentrado (4)
• chorro en forma de abanico (5)
10 - MANTENIMIENTO
• El mantenimiento y las reparaciones sólo deben ser realizados por personal especializado
y autorizado.
• Antes de efectuar cualquier operación de limpieza, mantenimiento o sustitución de partes
de repuestos, desconectar la máquina de la red eléctrica, retirando el enchufe de la toma
de corriente.
• El mantenimiento correcto favorece un funcionamiento prolongado y un mejor rendimiento.
• Controlar periódicamente el estado de la hidro-lavadora, de las partes que soportan pre
sión (como tubos, uniones, boquilla) y el cable eléctrico (ver capítulo “Advertencias gene
rales de uso”).
Comprobar que no existan escapes de agua, de aceite o irregularidades en el funciona
miento.
Si es necesario, sustituir las partes desgastadas o con irregularidades.
La lista de las partes de la máquina y los esquemas eléctricos están descritos en el folleto
“NOMENCLATURA REPUESTOS”.
En caso de dudas contactar el servicio de asistencia Interpump Group.
