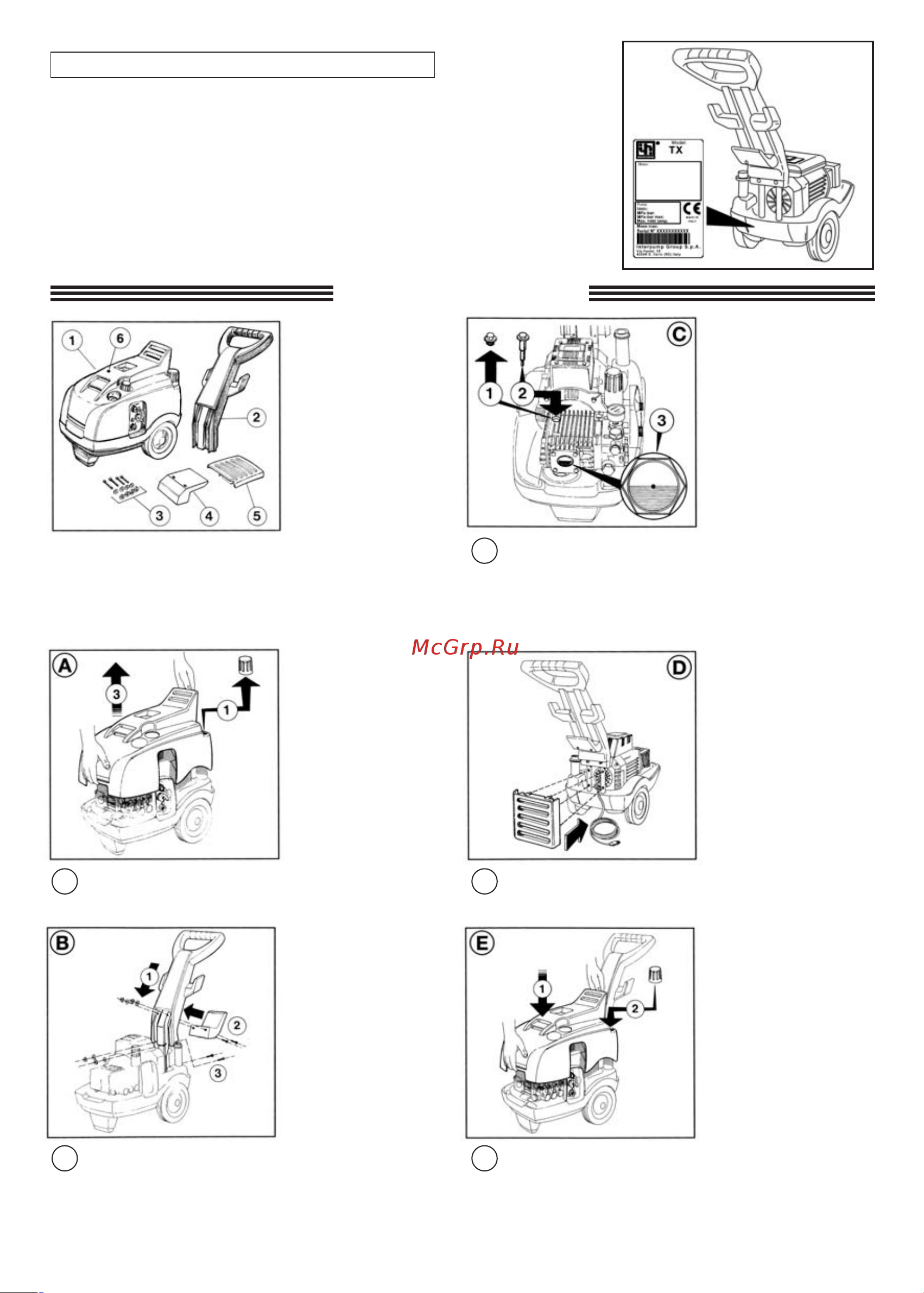

69
A
B
Asegurarse, antes de utilizar la máquina, que la misma lleve su
placa de identificación. En caso contrario, no utilizar la máquina
y advertir inmediatamente al revendedor.
La placa de identificación con sus características técnicas se
encuentra situada sobre el motor.
Controlar que las características de corriente a la toma eléctrica
sean las prescritas en la placa de identificación.
4.2 - PLACA DE IDENTIFICACIÓN
5 - INSTALACIÓN
Cuerpo máquina
Mancera
Kit tornillos + arandelas + tuercas
Soporte recogida manguera
Rejilla ventilación
Tuerca de fijación del capó
Desenroscar el tapón de detergente
Soltar la tuerca de fijación
Extraer el capó
C
Sustituir el tapón rojo de transporte (Fig. 1) por el
amarillo y negro provisto de varilla para el control del
nivel de aceite (Fig. 2) y verificar que el nivel de aceite
se encuentre situado en la mitad de la mirilla (Fig. 3).
D
La rejilla de ventilación se situará en su hueco corre-
spondiente y se fijarà presionando la misma contra
sus guías de fijación.
E
Situar neuvamente el capó en su guía de fijación.
Enroscar el tapon del depósito detergente.
Apretar la tuerca de fijación del capó.
Insertar la mancera en su guía correspondiente.
Fijar la mancera y el soporte recogida manguera a
su correspondiente guia mediante los tornillos,
tueras y arandela que se acompañan.
De igual forma se procederá para la fijación de la
mancera por su parte inferior.
E
