31

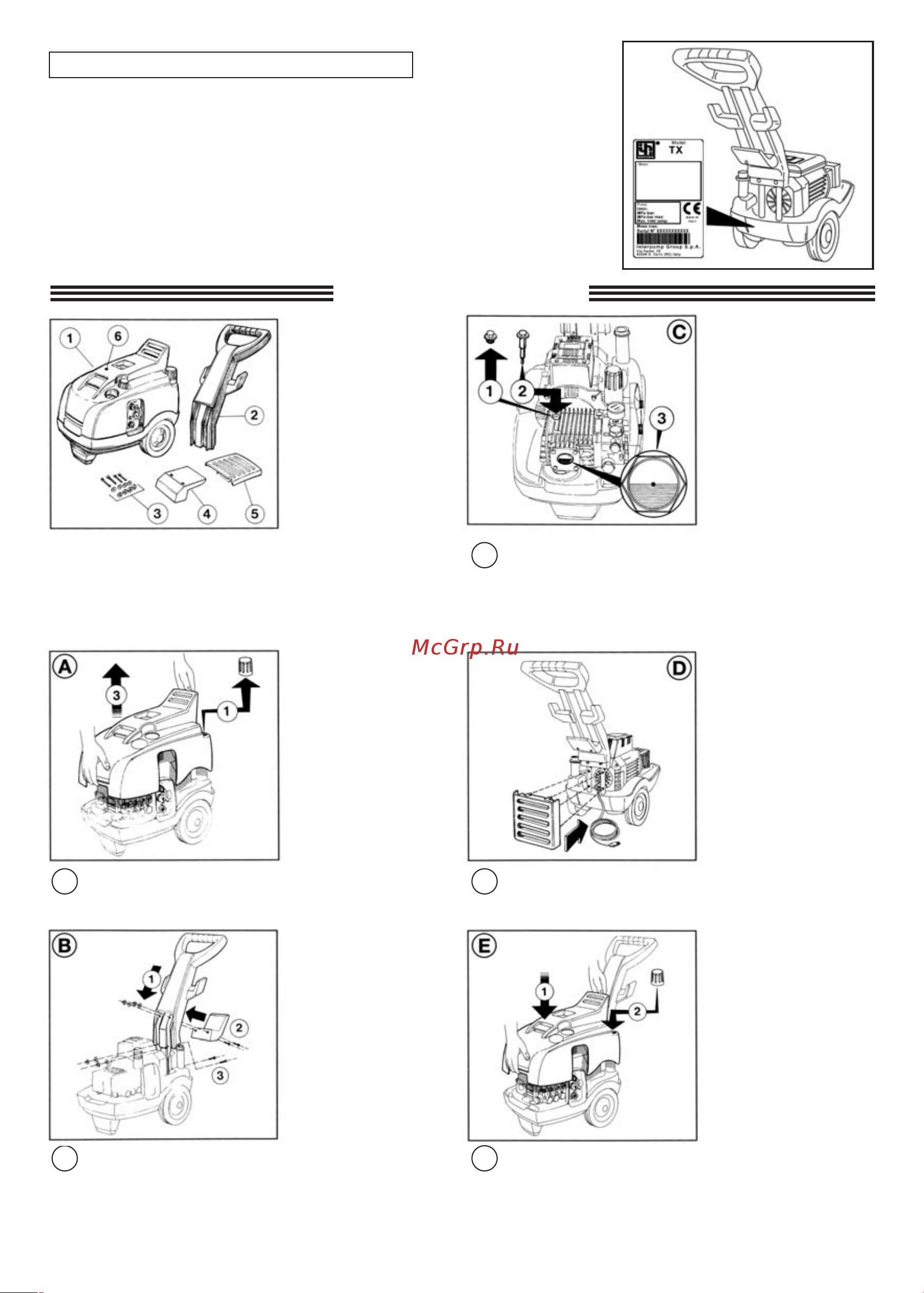

4.2 - PLAQUETTE D'IDENTIFICATION
Avant d'utiliser l’appareil, vérifier qu'il est pourvu d'une plaque
d'identification. Ne pas utiliser l’appareil et prévenir immédiate-
ment le revendeur s’il n’y a pas de plaque.
La plaque d’identification avec les caractéristiques techniques
est apposée sur le moteur.
Contrôlez que les caractéristiques électriques du secteur
(Volt/Hz) correspondent à celles indiquées sur la plaque d’iden-
tification.
A
B
5 - INSTALLATION
Corps de l’appareil
Poignée
Kit de vis + rondelles + écrous
Support de tuyau
Grille d’aréage
Molette de fixation du capot.
Enlevez le bouchon du réservoir détergent.
Dévisser la molette de fixation du capot.
Enlevez le couvercle.
C
Remplacez le bouchon rouge de voyage (Fig. 1) par la
jauge noire et jaune (Fig. 2) et contrôlez que le niveau
d’huile soit au milieu du voyant (Fig. 3).
D
Accrochez la grille d’aérage dans les trous et
pressez à fond.
E
Replacez le couvercle.
Replacez le bouchon du réservoir détergent.
Serrer la molette de fixation du capot.
Introduire la poignée dans les guides.
Fixez la poignée et le support de tuyau aux guides
en utilisant les vis, écrous et rondelles.
Fixez la partie inférieure de la poignée en utilisant
les vis, écrous et rondelles.
E
