10 - MANUTENZIONE
135

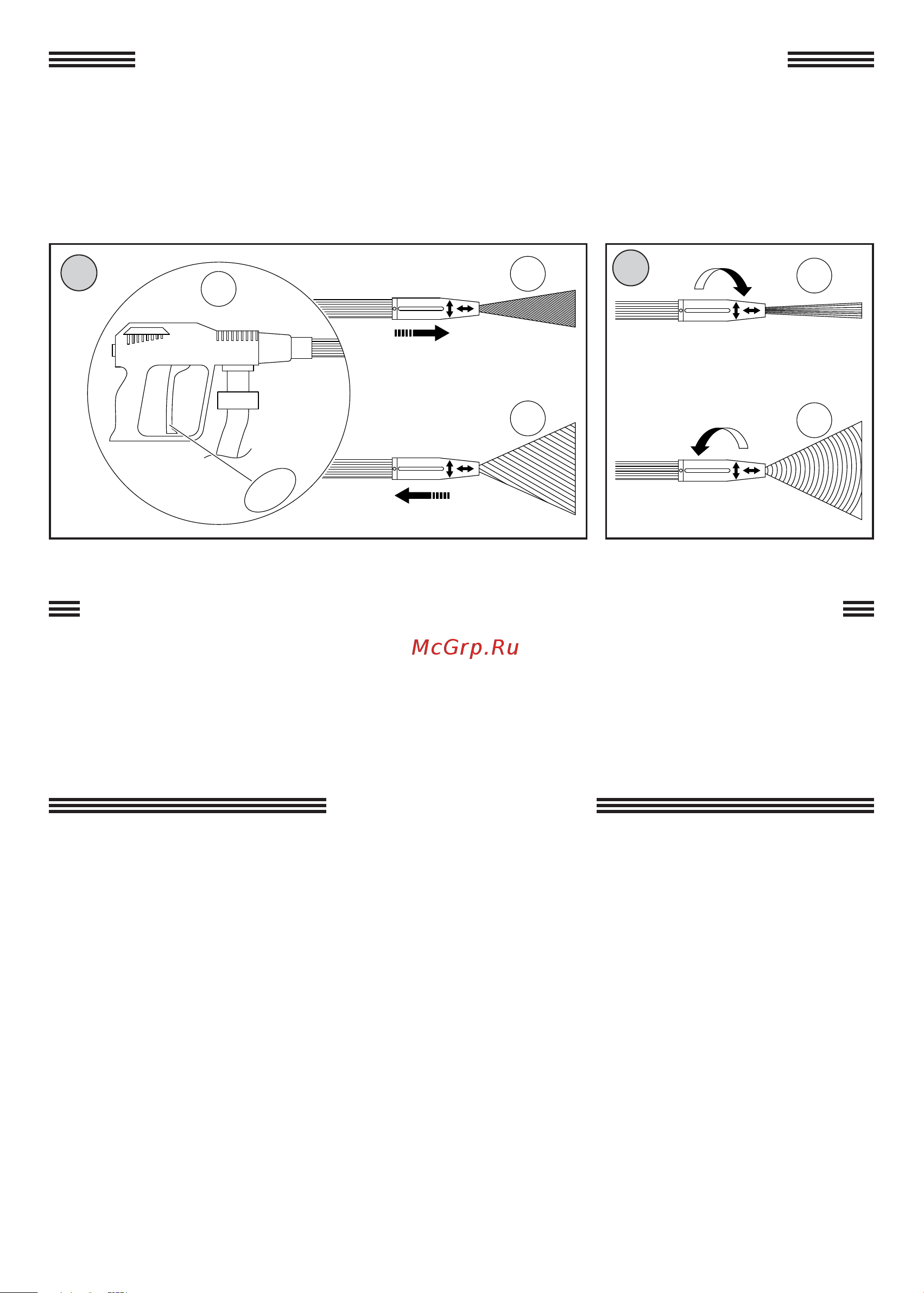

8 - COME USARE IL “ROTOTEK” O IL “MULTIREG 99”
Le selezioni della pressione devono essere effettuate a pistola chiusa (1)
A - selezione della pressione
• alta pressione (2)
• bassa pressione (3)
9 - ACCORGIMENTI IN CASO DI ACCANTONAMENTO E/O DI GELO
Se la macchina viene conservata in ambienti sottoposti a pericolo del gelo, consigliamo di fare
preventivamente aspirare alla stessa un pò di miscela antigelo, simile a quella utilizzata per
l'automobile. In ogni caso consigliamo di tenere la macchina in un locale caldo per qualche
minuto, prima dell'uso.
B - regolazione del getto
• getto concentrato (4)
• getto a ventaglio (5)
OFF
2
1
3
HL
HL
4
5
HL
HL
A
B
• La manutenzione e le riparazioni devono essere fatte esclusivamente da personale qualifi-
cato ed autorizzato.
• Prima di praticare qualsiasi operazione di pulizia, di manutenzione e/o sostituzione di
parti di ricambio, scollegare la macchina dalla rete elettrica togliendo la spina dalla presa
di corrente.
• Una corretta manutenzione favorisce una durata di funzionamento più lunga ed il mante-
nimento delle migliori prestazioni.
• Controllare periodicamente lo stato dell’idropulitrice, dei particolari in pressione (tubo,
raccordi, lancia) e del cavo elettrico (vedere capitolo “Avvertenze generali d’uso”).
Verificare eventuali perdite d’acqua, di olio e/o malfunzionamenti.
Se necessario provvedere alla sostituzione dei particolari interessati.
L’elenco dei particolari componenti la macchina e gli schemi elettrici sono riportati sul libret-
to “NOMENCALTURA RICAMBI”.
In caso di dubbi contattare il servizio assistenza Interpump Group.
