Accertarsi, prima dell'utilizzo della macchina, che la stessa sia
provvista di targhetta. In caso contrario non utilizzare la mac-
china ed avvertire immediatamente il rivenditore.
La targhetta di identificazione con le caratteristiche tecniche è
posizionata sul telaio.
Controllare che le caratteristiche di corrente alla presa (V/Hz)
siano quelle riportate sulla targhetta.
4.2 - TARGHETTA DI IDENTIFICAZIONE

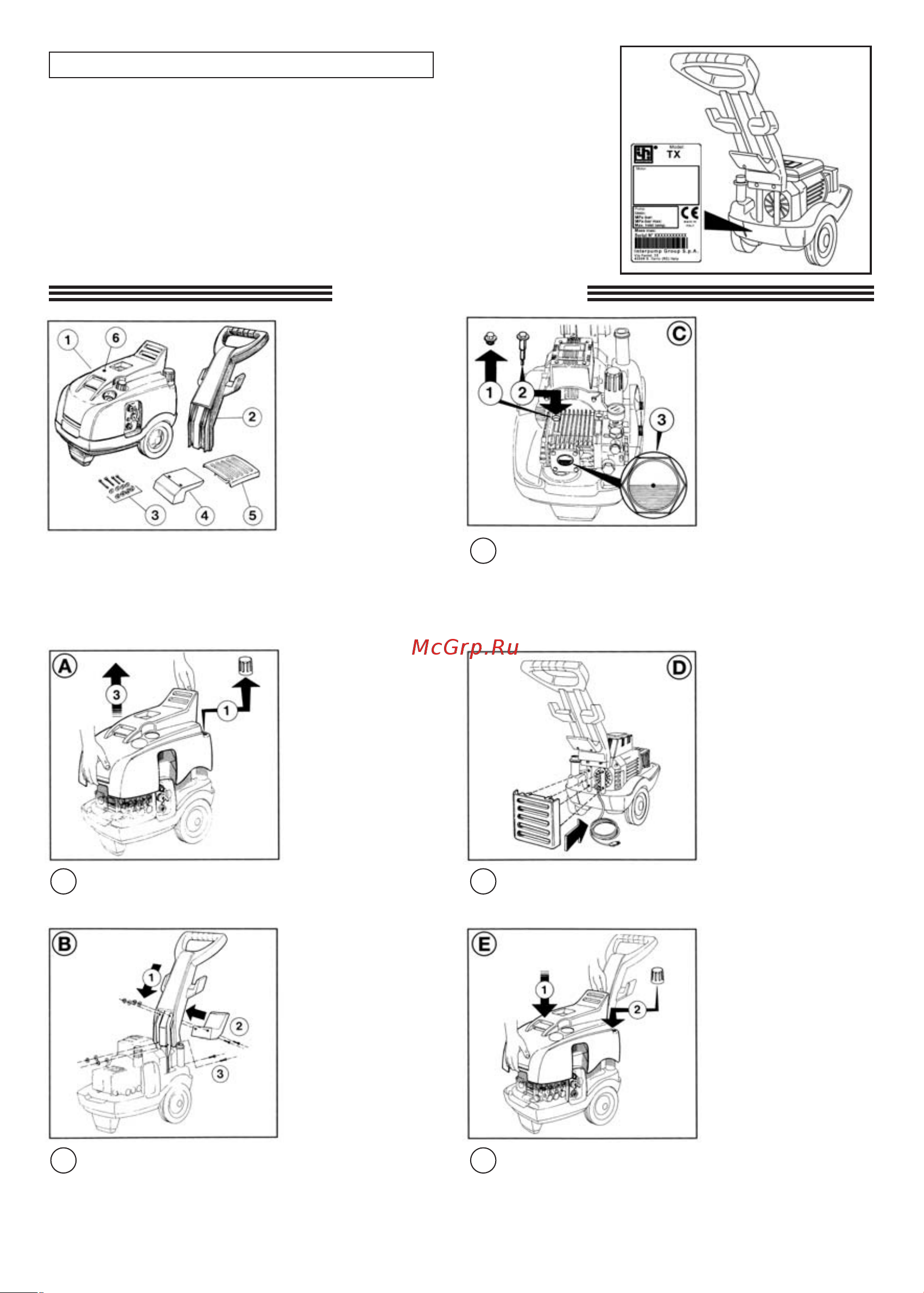

5 - INSTALLAZIONE
햲 Corpo macchina
햳 Manico
햴 Kit viti + rondelle + dadi
햵 Gancio raccogli tubo
햶 Griglia di aerazione
햷 Pomolo fissaggio carenatura
햲 Sfilare il tappo del serbatoio detergente
햳 Svitare pomolo fissaggio carenatura
햴 Togliere la carenatura
C
Sostituire il tappo rosso di viaggio (Fig. 1) con il tappo
giallo e nero munito di astina per il controllo livello olio
(Fig. 2).
Verificare che il livello dell’olio sia a metà della spia
(Fig. 3).
D
Inserire la griglia di aerazione negli appositi fori e pre-
mere a fondo.
E
햲 Riposizionare la carenatura.
햳 Innestare il tappo del serbatoio detersivo.
햴 Serrare pomolo fissaggio carenatura.
햲 Inserire il manico nelle apposite guide.
햳 Fissare manico e gancio raccoglitubo alle guide uti-
lizzando le viti, dadi e rondelle in dotazione.
햴 Fissare il manico nella parte bassa utilizzando le viti,
dadi e rondelle in dotazione.
