76

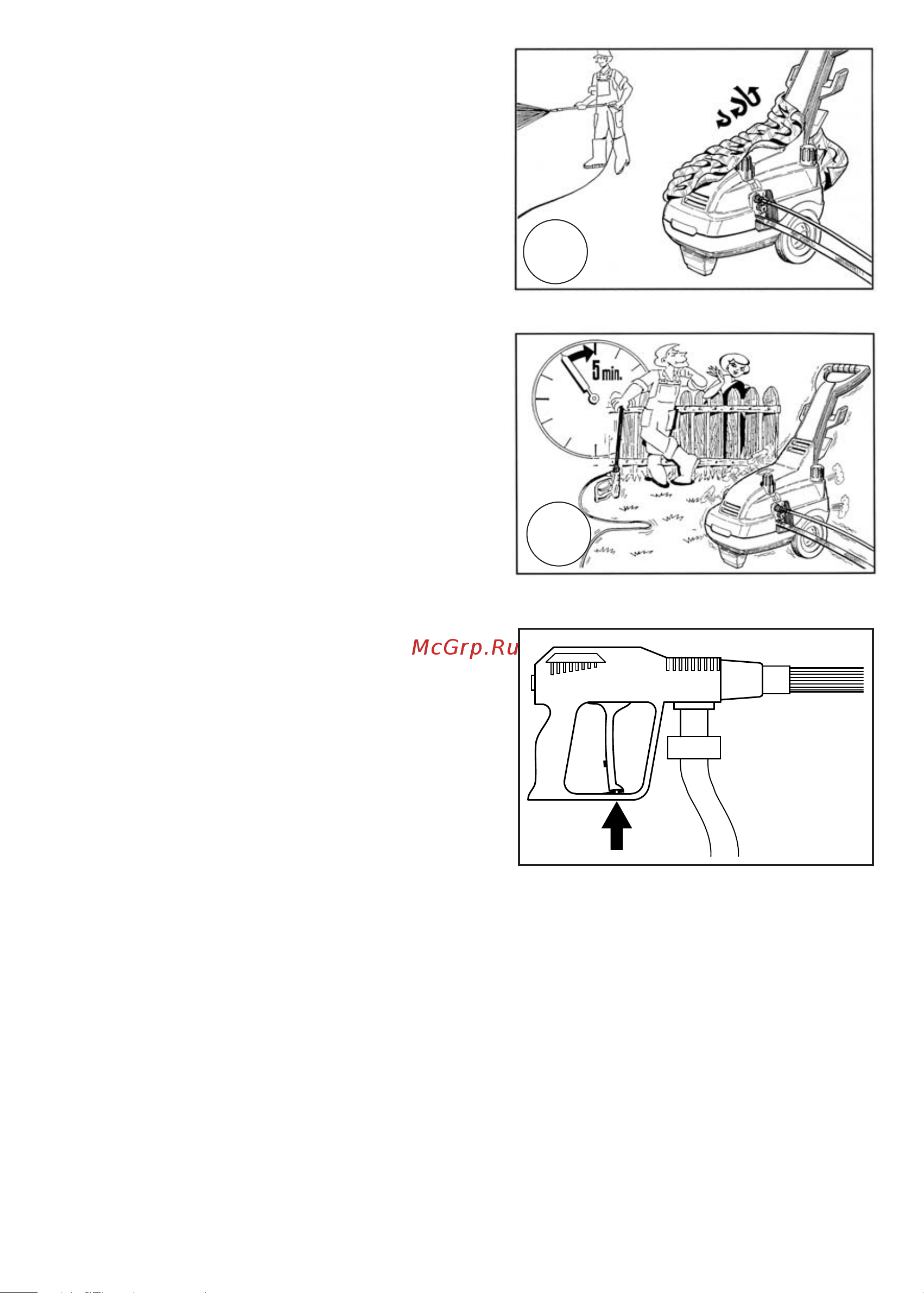

No dejar la máquina en funcionamiento por
más de 5 minutos con la pistola cerrada. Más
allá de este tiempo la temperatura del agua
que circula aumenta repentinamente con el
riesgo de ocasionar daños en el sistema de
retenes.
Evitar durante el funcionamiento cubrir la
máquina o colocarla en lugar donde se perju-
dique su ventilación.
Cuando se para la máquina colocar el segu-
ro para evitar aperturas accidentales.
Para garantizar la seguridad del aparato, utilizar solamente repuestos y accesorios origina-
les, suministrados por el fabricante.
EL CONSTRUCTOR NO SE HACE RESPONSABLE DE LOS DAÑOS QUE
PUEDAN DERIVAR DEL USO INAPROPIADO DE LA MÁQUINA Y DEL NO
RESPETO A LAS INSTRUCCIONES Y ADVERTENCIAS SEÑALADAS EN EL
PRESENTE MANUAL.
La máquina es dotada de un protector ampe-
rimétrico-térmico que desconecta electricamente
el motor en caso de recalentamiento. En el caso
que esto ocurra, consultar la sección "INCONVE-
NIENTES Y REMEDIOS" en este manual.
NO
NO
