97
8 - COMO USAR O “ROTOTEK” OU O “MULTIREG 99”
9 - PRECAUÇÕES EM CASO DE INUTILIZAÇÃO E/OU GELO
Se a máquina for conservada em ambiente submetido a perigo de gelo, é aconselhável efec-
tuar preventivamente uma aspiração de mistura anti-congelante na mesma, igual àquela que
se utiliza para automóveis. Todavia, aconselhamos colocar a máquina em um local quente
durante alguns minutos, antes do uso.
OFF
2
1
3
HL
HL
4
5
HL
HL
A
B

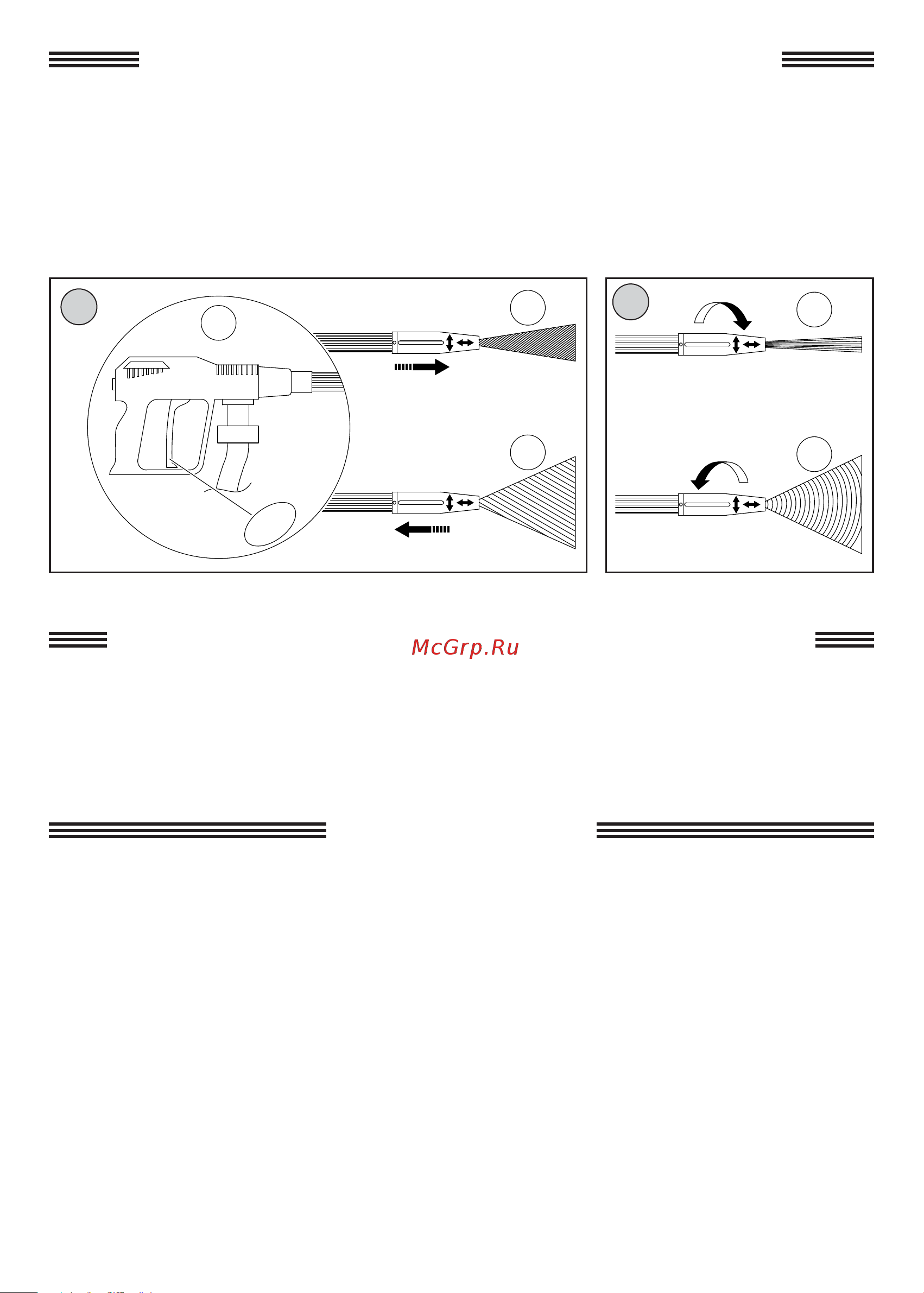

As selecções da pressão devem ser efectuadas com a pistola fechada (1)
A - selecção da pressão
• alta pressão (2)
• baixa pressão (3)
B - regulação do jacto
• jacto concentrado (4)
• jacto em leque (5)
10 - MANUTENÇÃO
• A manutenção e as reparações devem ser efectuadas exclusivamente por pessoal qualifi-
cado e autorizado.
• Antes de realizar quaisquer operações de limpeza, de manutenção e/ou de substituição de
peças sobressalentes, desligar a máquina da rede eléctrica retirando a ficha da tomada de
corrente.
• Uma correcta manutenção favorece uma duração de funcionamento mais longa e a manu-
tenção dos melhores desempenhos.
• Controlar periódicamente o estado da lavadora de alta pressão, das peças em pressão
(tubo, junções, lança) e do cabo eléctrico (vêr o capítulo “Advertências gerais de uso”).
Verificar eventuais perdas de água, de óleo e/ou mau funcionamento.
Se fôr necessário efectuar a substituição das peças em questão.
A lista das peças que compõem a máquina e os esquemas eléctricos estão referidos no
libreto “NOMENCALTURA PEÇAS SOBRESSALENTES”.
Em caso de dúvidas contactar o serviço de assistência da Interpump Group.
