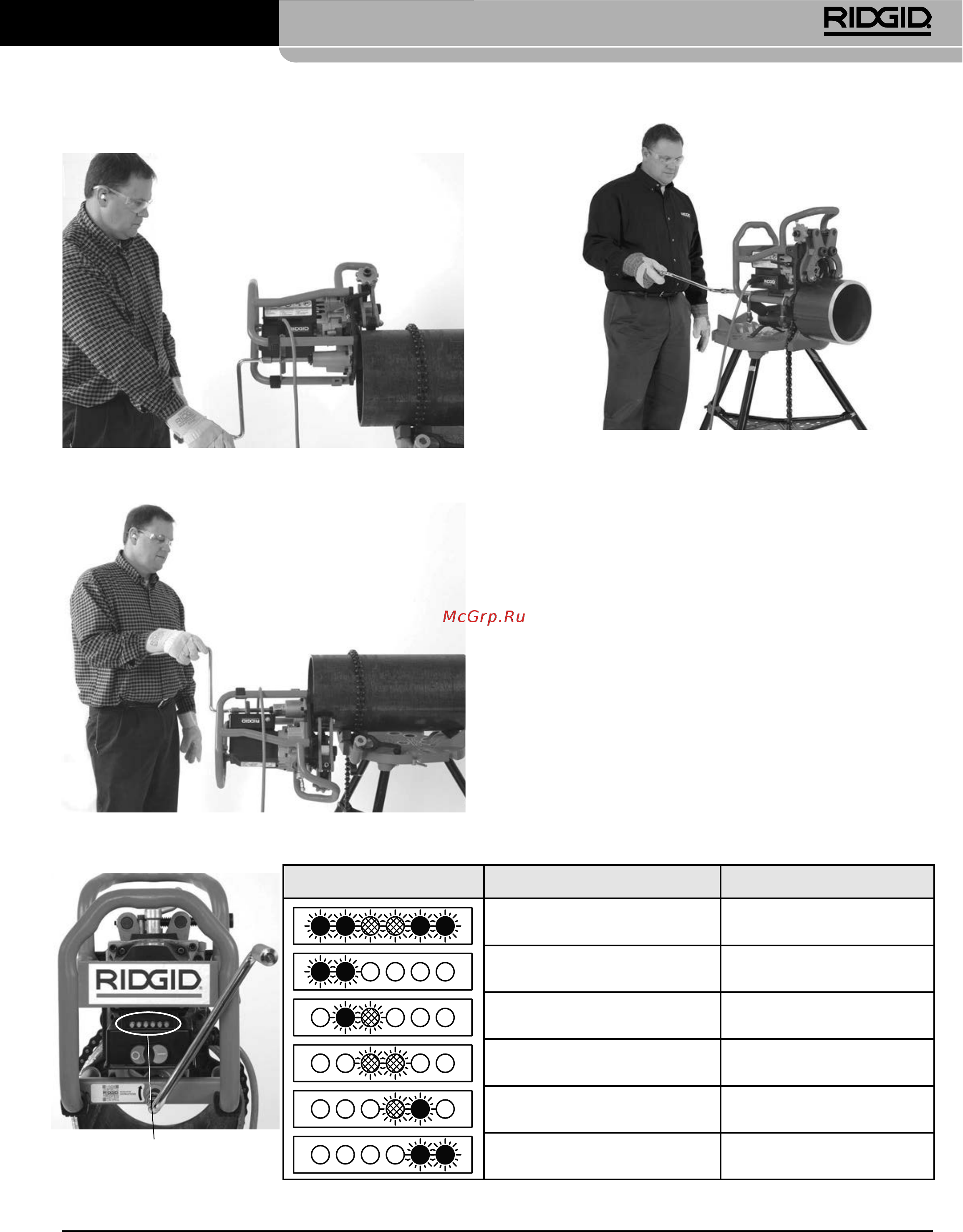

Figura 20A – Operazione di smussatura (Pezzo in
lavorazione sso/Smussatrice mobile)
Figura 20B – Operazione di smussatura (Pezzo in
lavorazione sso/Smussatrice mobile)
Figura 20C – Operazione di smussatura (Smussatrice
ssa/Tubo ruotante)
Monitorare continuamente la posizione del cavo (spo-
stando soltanto la smussatrice) e la tracciatura della
smussatrice rispetto al pezzo in lavorazione. Accertarsi
che il cavo rimanga lontano dalla testa da taglio. Quando
si forma la smussatura, accertarsi che le piastre antiusura
rimangano a piano con l'estremità del tubo o del margine
della piastra. Smettere di ruotare la manovella a mano e
premere il pulsante di spegnimento OFF (O). Se:
• Le piastre antiusura si allontanano dal pezzo in lavo-
razione.
• Le taglierine non entrano nel pezzo in lavorazione.
• Il processo deve essere arrestato per qualsiasi altra
ragione.
In questo modo si eviterà che la tracciatura della smussatri-
ce si sposti dal pezzo in lavorazione. Ripetere la procedura
iniziando con lo step uno per continuare la smussatura.
Luci spia
Figura 21 – Luci spia
Luci spia Luci accese Condizione
Tutti
Collegato all'alimentazione,
interruttore OFF (SPENTO)
Due gialle
Velocità della manovella
troppo bassa.
Una gialla/Una verde
Due verdi
Velocità della manovella
ottimale.
Una verde/Una rossa
Due rosse
Velocità della manovella
troppo alta.
Smussatrice per tubi trasportabile Modello B-500
113
