• Остерегайтесь вращающейся режущей головки.
Дождитесь полной остановки деталей, прежде
чем начать какие-либо дальнейшие манипуляции
с инструментом или трубой. Такой порядок работы
снижает вероятность затягивания во вращающиеся
детали.
• Запрещается использовать электроинструмен-
ты, такие как дрель или ударный инструмент, для
управления станком для снятия фаски. Управляй-
те станком для снятия фаски вручную. Использо-
вание силового привода для управления станком для
снятия фаски повышает опасность травмирования.
• Избегайте вдыхания металлической пыли, обра-
зующейся при снятии фаски на трубе. Некоторые
виды образующейся пыли могут содержать химические
вещества, которые вызывают рак, врожденные пороки
развития и наносит другой серьезный вред. При опре-
делении надлежащего средства защиты органов дыха-
ния учитывайте материал трубы и покрытий, в том чис-
ле такие факторы, как красители на свинцовой основе.
Опасность воздействия для работающего зависит от
частоты выполнения такого вида работы и от концен-
трации пыли. Для снижения степени воздействия этих
химических веществ выполняйте работу в хорошо про-
ветриваемой зоне и используйте средства защиты орга-
нов дыхания, подобранные на основании соответствую-
щих норм и стандартов, таких как ANSI Z88.2 и OSHA.
• Запрещается модифицировать станок для снятия
фаски или использовать его для каких-либо иных
целей. Нецелевое использование или модификация
станка д ля снятия фаски с целью иного применения
может повредить инструмент и/или его принадлеж-
ности, а также причинить травму.
• С целью уменьшения риска получения серьезной
травмы прочитайте и изучите эту инструкцию, а
также инструкции и предупреждения, касающие-
ся всех используемых материалов и оборудова-
ния, до начала работы с этим инструментом.
Декларация соответствия ЕC (890-011-320.10) выпуска-
ется отдельным сопроводительным буклетом к данному
руководству только по требованию.
Если у вас возник вопрос, касающийся этого изделия
RIDGID®:
– Обратитесь к местному дистрибьютору RIDGID®.
– Контактную информацию ближайшего представи-
тельства компании Ridge Tool можно найти на с айте
www.RIDGID.com или www.RIDGID.eu.
– Обратитесь в Отдел технического обслуживания
компании Ridge Tool по электронной почте по адресу
rtctechservices@emerson.com, в США и Канаде можно
также позвонить по номеру (800) 519-3456.
Описание, технические
характеристики и стандартные
принадлежности
Описание
Переносной станок для снятия фаски RIDGID® модели
B-500 используется для снятия фаски на торцах т руб и на
кромках листов из большинства типов стали и нержавею-
щей стали толщиной до 0.5” (13 мм) при подготовке к свар-
ке. Конические режущие головки со сменными вставными
резцами (см. Рис. 24) приводятся в движение двигателем/
редуктором для срезания фаски под углом 30°, 37,5° или
45° (в зависимости от используемой режущей головки).
Фаска образуется за один проход без необходимости
какой-либо дальнейшей обработки. Использование
охлаждающей жидкости или смазочно-охлаждающей
эмульсии не требуется. Ширину пояска фаски можно регу-
лировать дискретно примерно по ⁄” (0,8 мм) в диапазоне
от 0 до 0.188” (от 0 до 4,8 мм). Станок для снятия фаски
надежно захватывает заготовку между направляющими
роликами и ведущим роликом. В комплект входит съем-
ная прокручивающая рукоятка для проведения режу-
щей головки по обрабатываемому материалу вручную.
Световые индикаторы указывают на скорость прокручи-
вания. Рама обеспечивает защиту двигателя/редуктора и
облегчает управление станком для снятия фаски.

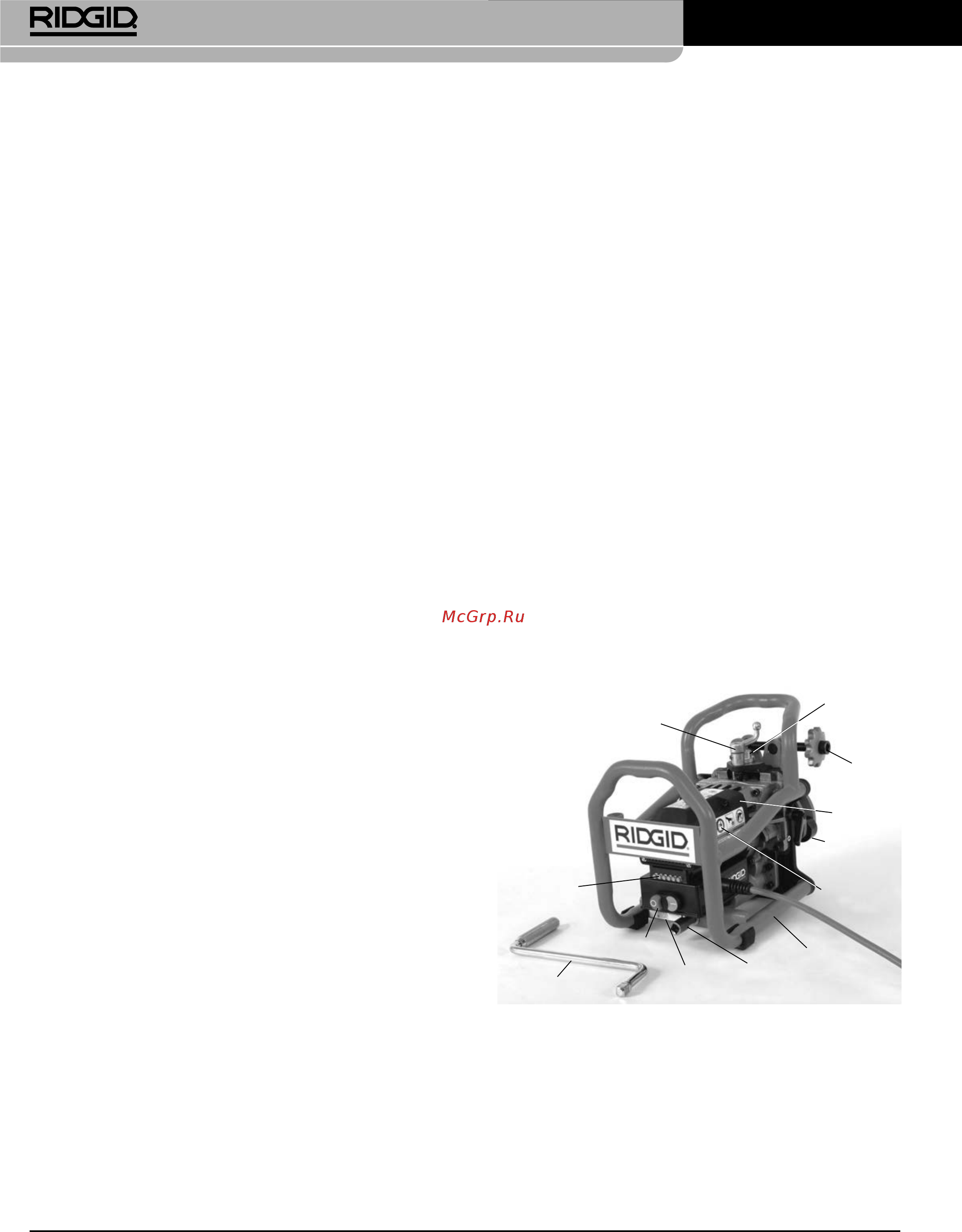

Двигатель
Калибр для
регулировки
ширины поя-
ска фаски
Контрящий
винт прижим-
ной пластины
Выключатель
питания
Индикаторные
лампы
Прокручивающая
рукоятка
Ведущий
вал
Винт подачи
резака
Зажимной
винт
Рама
Предупреди-
телvьная
табличка
Наклейка с ука-
занием направ-
ления вращения
392
