Descriere, specificaţii şi echipament
standard
Descriere
RIDGID® Model B-500 Mașină transportabilă de șanfrenare
ţevi este utilizată pentru șanfrenarea majorităţii capetelor de
ţeavă și muchiilor de placă la materiale până la 0.5” (13 mm)
grosime în pregătire pentru sudare. Capetele de cuţite conice
cu inserturi-cuţit înlocuibile (Vezi Figura 24) sunt antrenate de
un grup motor/cutie de viteze pentru a executa șanfrene la
30°, 37,5°, sau 45° (cu capul de cuţite corect).
Șanfrenul se creează într-o singură trecere fără a necesară
o corectare ulterioară. Nu se folosește nici un fel de lichid de
răcire sau ulei de așchiere. Lăţimea faţetei de ghidare poate
reglată în trepte incrementale de aproximativ ⁄” (0,8 mm) de
la 0 până la 0.188” (0 până la 4,8 mm). Mașina de șanfrenare
xează în mod sigur piesa de prelucrat între rolele de ghidare
și o rolă de antrenare. O manivelă de mână detașabilă este
inclusă în furnitură pentru a mișca manual capul cuţitelor prin
materialul care este șanfrenat. Lămpile indicatoare cu care
este echipat reacţionează la viteza corespunzătoare de rotire
a manivelei. Cadrul servește la protejarea motorului/cutiei de
viteze și ajută la manipularea mașinii de șanfrenare.
Motor
Roată de
reglare/
măsurare a
lăţimii faţetei
de ghidare
Şurub blocare
placă reglare
Întrerupător
ON/OFF (pornit/oprit)
Lămpi
indicatoare
Manivelă
Ax
antrenare
Şurub avans
cuţite
Şurub
clemă de
prindere
Cadru
Etichetă de
avertizare
Etichetă
sens rotaţie
Rolă antrenare
Role de
ghidare
Etichetă
instrucţiuni
Braţe
pivotante
Placă frontală
Întrerupător
de circuit
Cap cuţite cu
inserturi-cuţit
Placă de uzură
Şurub blocare
placă reglare

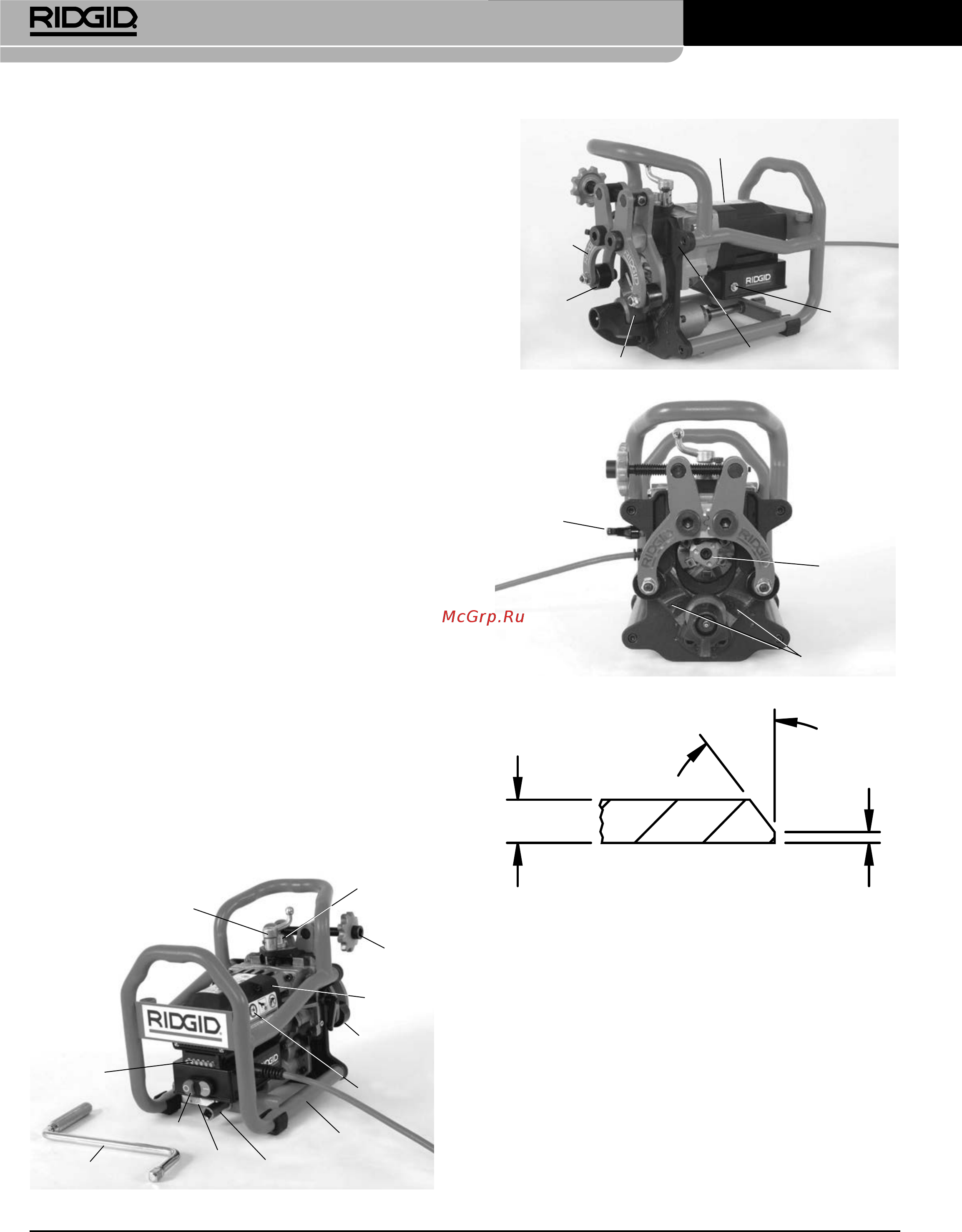

Figura 1 – Model B-500 Mașină de șanfrenare
Figura 2 – Conguraţia șanfrenului
Specificaţii
Capacitate Diametru ....... Minimum – ţeavă 4” IPS
Maximum – placă plană
Perete ţeavă/Placă
Grosime ............................... Minimum – 0.188” (4,8 mm)
Maximum – 0.50” (12,7 mm)
Grosimea materialului nu are voie să
varie cu mai mult de 0.031” (0,8 mm)
Ţeavă/Placă
Orientare..............................Orizontală (Vezi Figura 6.)
Unghiuri șanfren ............... 37,5°, 30° și 45°
(cu capul de cuţite corect)
Lăţimea
feţelor de
ghidare
unghi de
şanfrenare
0.188” - 0.5” max.
274
Model B-500 Maşină transportabilă de şanfrenare ţevi
