Întrerupător de circuit
Mașina de șanfrenare este echipată cu un întrerupător de cir-
cuit (Figura 1) care se declanșează dacă este absorbit un curent
excesiv. Dacă aceasta se întâmplă, scoateţi din priză mașina de
șanfrenare. Respectând instrucţiunile, îndepărtaţi mașina de
șanfrenare de pe piesa de prelucrat și o examinaţi dacă prezintă
deteriorări. Dacă nu este deteriorat, apăsaţi butonul întrerupă-
torul de circuit pentru resetare. Dacă întrerupătorul de circuit
nu se resetează, lăsaţi mașina de șanfrenare să se răcească
15minute. Reluaţi procesul începând cu examinarea.
Plăci de uzură
Dacă plăcile de uzură prezintă uzură mai mare de
0.03” (0,8mm), le înlocuiţi.
Ajustare placă de reglare
Dacă constataţi vibraţii excesive sau probleme de aliniere,
placa de reglare poate să necesite ajustare. Pentru ajustare:
1. Slăbiţi șurubul de reglare.
2. Poziţionaţi șurubul de avans al cuţitului aproximativ
lajumătatea cursei.
3. Slăbiţi contrapiuliţele plăcii de reglare cu o cheie ⁄”.
4. Cu o cheie hexagonală ⁄”, strângeţi egal șuruburile de
reglare ale plăcii de reglare (cu același număr de ture)
până sunt strânse ferm. Slăbiţi ecare șurub de reglare
½ de tură.
5. În timp ce ţineţi xe șuruburile de reglare în poziţie cu
cheia hexagonală, strângeţi contrapiuliţele (Figura 27).
6. Lubriaţi plăcile de reglare și ciclaţi șurubul de avans al
cuţitelor pe toată cursa de mai multe ori. Componentele
trebuie să se miște ușor, fără nici o slăbire sau blocare.
Dacă este necesar repetaţi procesul de ajustare.

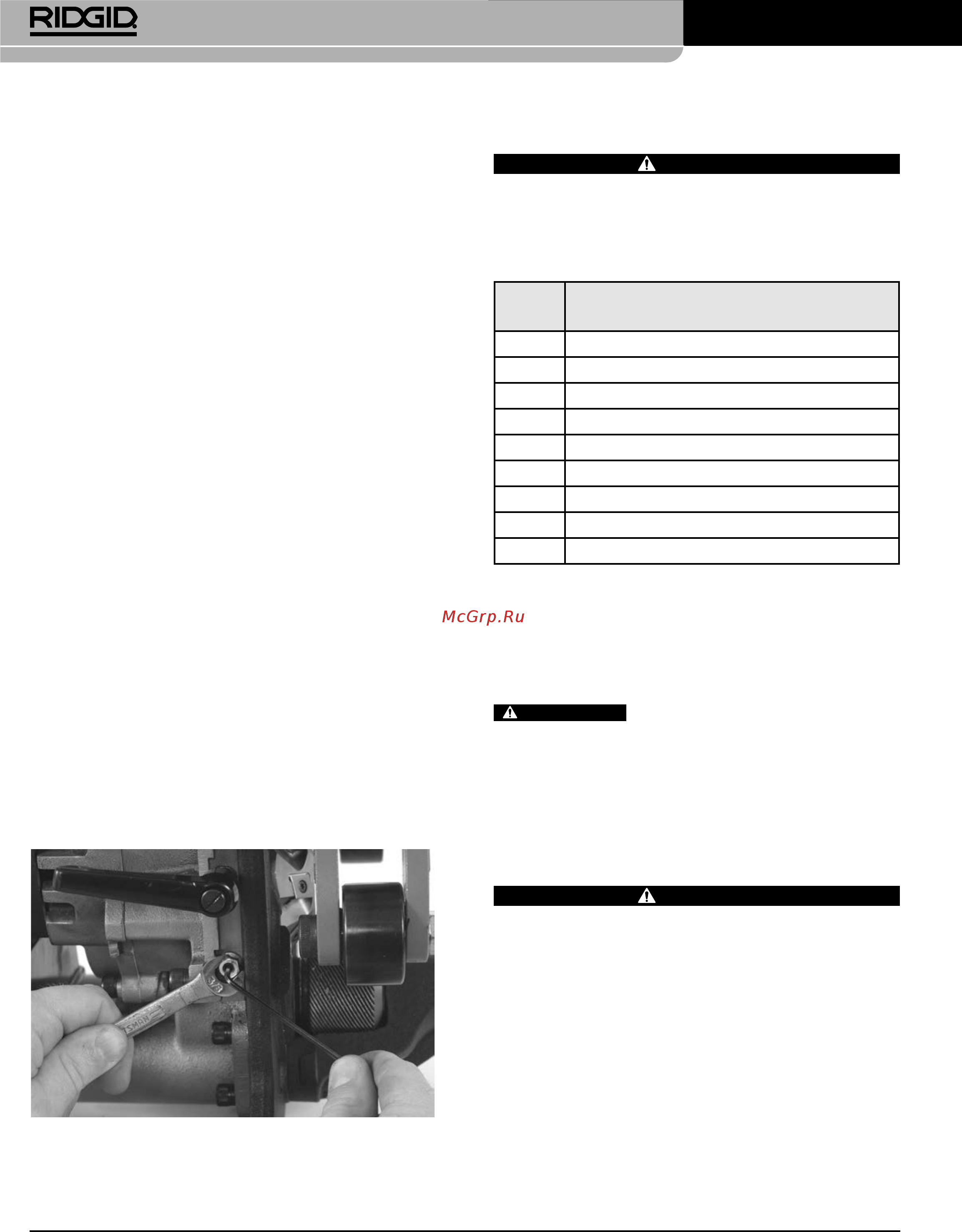

Figura 27 – Ajustarea plăcii de reglare
Echipamente opţionale
AVERTIZARE
Pentru a diminua riscul de vătămare gravă, folosiţi
numai echipamentele special proiectate şi recoman-
date pentru utilizare cu maşina RIDGID Model B-500
Maşină transportabilă de şanfrenare ţevi, cum sunt
cele listate mai jos.
Nr.
catalog Descriere
48863 37½° Cap cuţite
48858 Cap cuţite 30°
48868 Cap cuţite 45°
48873 Set de 6 inserturi-cuţit
48883 Vaselină anti-gripare – 1 tub
48888 Cheie Torx T15/S7
48893 Cheie cu ştifturi
48898 Cheie hexagonală ⁄"
55023 Adaptor Model TBM-36
Mai multe informaţii despre accesoriile specifice aces-
tei maşini-unelte pot fi găsite în catalogul RIDGID şi
online la www.RIDGID.com sau www.RIDGID.eu
Depozitarea maşinii
AVERTIZARE
Modelul B-500 Mașină transportabilă de
șanfrenare trebuie depozitată în interior sau bine acoperită pe
vreme ploioasă. Depozitaţi mașina într-o zonă încuiată, ferită
de accesul copiilor și al persoanelor nefamiliarizate cu mașinile
de șanfrenare. Mașina poate cauza vătămări grave în mâinile
utilizatorilor neinstruiţi.
Service şi reparaţii
AVERTIZARE
Un service sau o reparaţie incorect executată pot face
maşina nesigură pentru utilizare.
„Instrucţiunile de întreţinere” vor aborda majoritatea cerinţelor
de service ale acestei mașini. Orice problemă care nu este
abordată în acest capitol trebuie rezolvată numai de un teh-
nician de service autorizat RIDGID.
Mașina-unealtă trebuie dusă la un service RIDGID Centru
service independent sau returnată la fabrică. Utilizaţi numai
componente RIDGID pentru service.
286
Model B-500 Maşină transportabilă de şanfrenare ţevi
