I vissa fall kommer spånor att ackumuleras mellan
arbetsstycket och uppstyrningsrullarna. I de esta fall
kommer uppstyrningsrullarna att rulla över spånorna
utan något annat problem än att det krävs aningen mer
kraft att dra runt. Om verktyget kärvar eller om spånor
behöver tas bort under avfasningen ska du stänga av
verktyget och dra ur kontakten innan du tar bort några
spånor eller yttar verktyget.

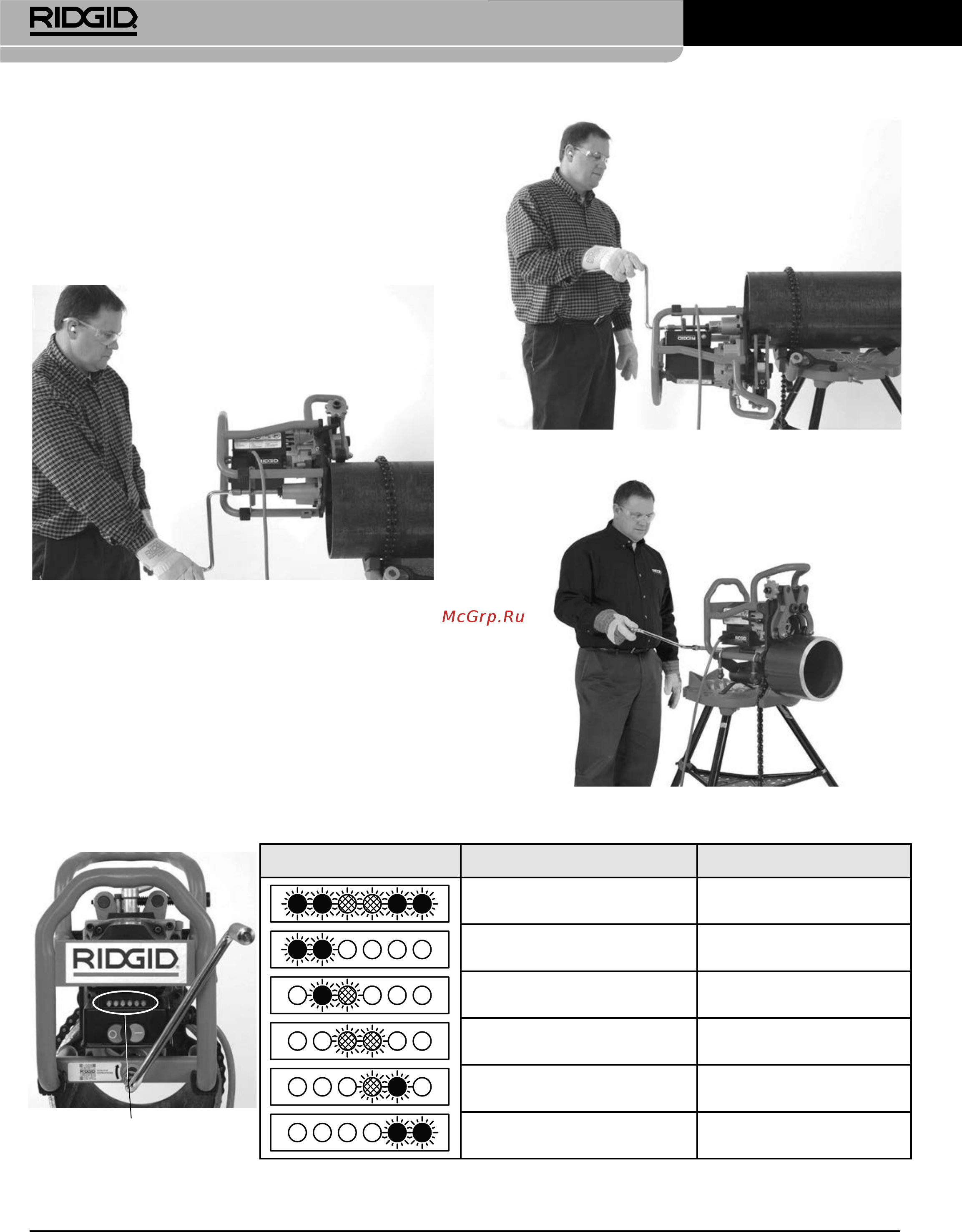

Figur 20A – Avfasningsfunktion (fast arbetsstycke/rörlig
avfasare)
Figur 20B – Avfasningsfunktion (fast arbetsstycke/rörlig
avfasare)
Figur 20C – Avfasningsfunktion (fast avfasare/
roteranderör)
Indikatorlampor
Figur21 – Indikatorlampor
Indikatorlampor Lysande lampor Status
Alla Ansluten, omkopplare AV
Två gula Varvtal för lågt.
En gul/en grön
Två gröna Optimalt varvtal.
En grön/en röd
Två röda För högt varvtal.
152
Flyttbar röravfasare modell B-500
