На плоском листе нельзя доводить станок для снятия
фаски на 6 дюймов до конца кромки. Чтобы удержать ста-
нок на месте, оба направляющих ролика должны касаться
листа (см. Рис. 16).
Выполняя работу по разделке кромок на площадке,
убедитесь в наличии достаточного пространства, чтобы
установить станок для снятия фаски на место и провести
его вдоль заготовки.
Подготовка к работе в
конфигурации «Закрепленный
станок для снятия фаски/
вращение трубы»
С помощью держателя модели TBM-36 (дополнитель-
ное оборудование) (см. Рис. 7) станок для снятия фаски
B-500 устанавливается на цепные трубные тиски RIDGID
TRISTAND серии 450 или 460. Станок для снятия фаски
остается неподвижным, а труба вращается. Это повышает
удобство использования и позволяет снимать фаску на
более коротких отрезках трубы. Такую конфигурацию
можно использовать для труб диаметром до 36
”
(900 мм).
Насадка,
длина 10’’
диаметр ½’’

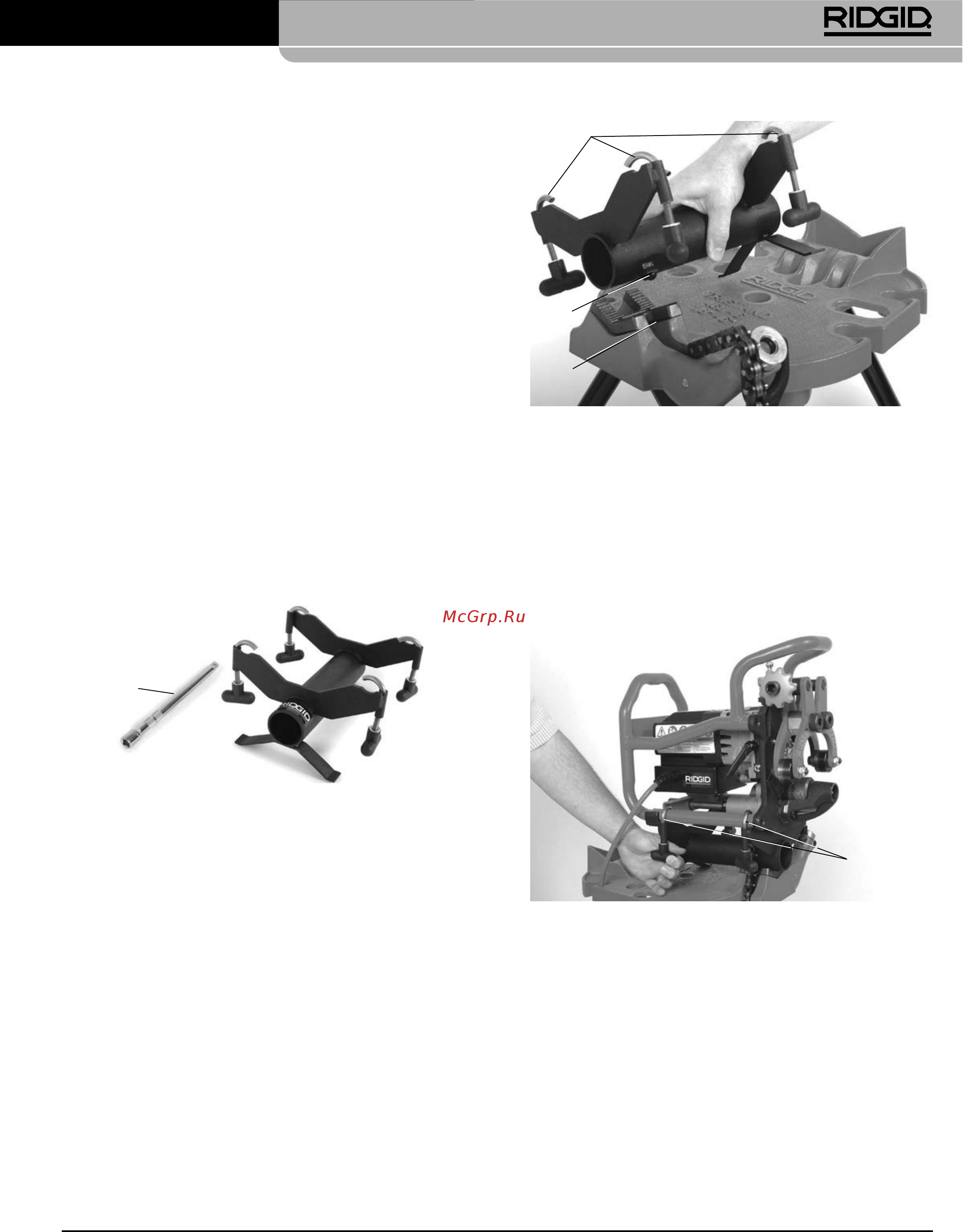

Рис. 7 – Держатель станка для снятия фаски TBM-36
1. Проверьте и подготовьте к работе переносные цеп-
ные трубные тиски RIDGID® TRISTAND серии 450 или
460 в соответствии с при лагаемыми к ним инструк-
циями. При необходимости закрепите неподвижно
заднюю ногу переносных цепных трубных тисков
TRISTAND для обеспечения большей устойчивости. Не
закрепляйте передние ноги. Закрепление передних
ног может препятствовать небольшому перемещению
тисков, которое необходимо для надлежащего веде-
ния станка.
2. Установите цилиндрический корпус держателя в
V-образные губки тисков, как показано на Рис. 8.
Вставьте шпонку в паз в губках тисков, чтобы обеспе-
чить правильное расположение и устойчивость.
Крюки
Шпонка
Паз
Рис. 8 – Монтаж держателя на тиски
3. Разместите цепь тисков поверх корпуса держателя и
плотно затяните цепь, чтобы закрепить держатель на
месте.
4. Полностью отверните ручки крюков держателя и
выдвиньте крюки наружу.
5. Надежно захватите станок для снятия фаски и устано-
вите его на держатель, как показано на Рис. 9.
Крюки
Рис. 9 – Крепление станка для снятия фаски к держа-
телю
6. Зацепите крюками раму станка для снятия фаски и
плотно затяните ручки (Рис. 9).
7. Проверьте устойчивость тисков и оборудования.
8. Вставьте поставляемую приводную насадку длиной
10’’ и диаметром ½’’ в ведущий вал с танка для снятия
фаски (см. Рис. 10 ).
Переносной станок для снятия фаски труб модели B-500
397
