Descrição, Especificações e
Equipamento Padrão
Descrição
O modelo RIDGID® B-500 Biselador de Tubo Transportável é
utilizado para o biselamento da maioria das extremidades
de tubo em aço e aço inoxidável e extremidades de placa até
0.5” (13 mm) de espessura na preparação para a soldagem.
As cabeças do cortador cónicas com entalhes do cortador
substituíveis (veja a Figura 24) são acionadas por um motor/
caixa de engrenagens para produzir biséis de 30°, 37,5°, ou
45° (com a cabeça do cortador correta).
O biselador é formado por uma passagem única sem a neces-
sidade rebarbação posterior. Não é utilizado qualquer agente
refrigerante nem óleo de corte. O ajuste de corte pode ajustar-se
em incrementos de aproximadamente ⁄" (0,8 mm) de 0 a 0.188”
(0 a 4,8 mm). O biselador xa de forma segura a peça de traba-
lho entre os rolos-guia e o rolo de acionamento. Uma manivela
manual amovível está incluída para deslocar manualmente a
cabeça do cortador através do material a ser biselado. As luzes
indicadoras são fornecidas para dar retorno sobre a velocidade
de arranque adequada. A estrutura ajuda a proteger o motor/
caixa de engrenagens e ajuda no manuseamento do biselador.
Motor
Manómetro
de Ajuste da
Largura de
Corte
Parafuso de
Bloqueio da Placa
da Chaveta
Interruptor ON/OFF
(LIGAR/DESLIGAR)
Luzes
Indicadoras
Manivela Manual
Veio de
transmissão
Parafuso de Avanço
do Cortador
Parafuso de
aperto
Estrutura
Etiqueta
de aviso
Autocolante
de Rotação
Rolo-Guia
Rolos-
Guia
Etiqueta de
Instruções
Braços
Móveis
Placa Frontal
Disjuntor
Cabeça do
Cortador com
Entalhes do
Cortador
Placa de
Desgaste
Parafuso de
Bloqueio da Placa
da Chaveta

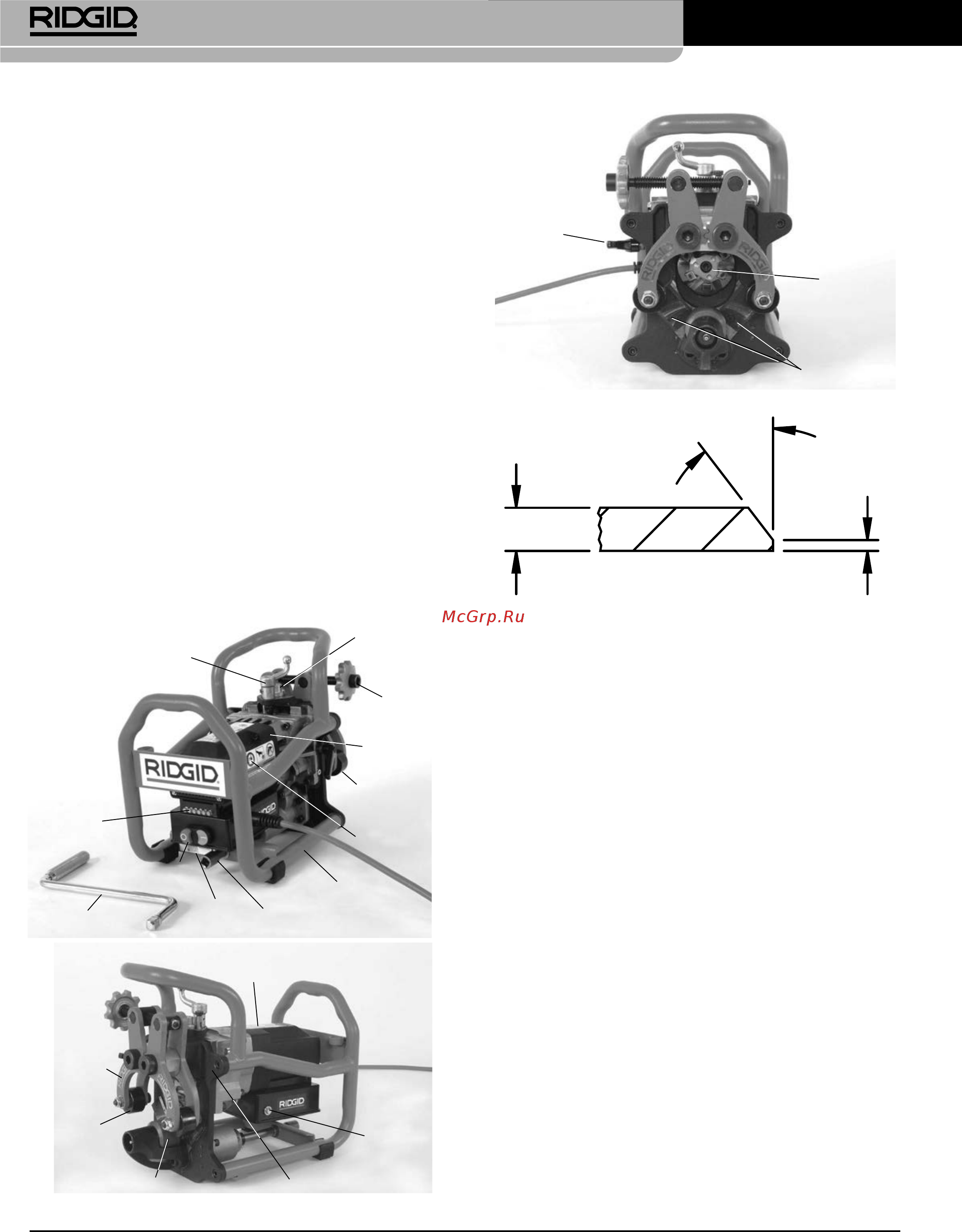

Figura 1 – Modelo B-500 Biselador
Figura 2 – Conguração do Biselador
Especificações
Diâmetro .............................. Mínimo – Tubo IPS de 4”
Máximo - Placa Plana
Parede/Placa do Tubo
Espessura ............................ Mínimo – 0.188” (4,8 mm)
Máximo – 0.50” (12,7 mm)
A espessura do material não pode
variar mais do que 0.031” (0,8 mm).
Tubo/Placa
Orientação ..........................Horizontal (Ver Figura 6)
Ângulos de
Biselamento ........................ 37,5°, 30° e 45° (com a Cabeça
deCorte Correta)
Largura de Corte ............... 0 to 0.188” (4,8 mm) em
incrementos de ⁄ (0,8 mm)
aproximadamente
Materiais* ............................ Maioritariamente Aço,
Aço inoxidável
* A cabeça de corte e os entalhes do biselador são otimizados para tubos de
aço macio padrão A53. Pode esperar-se uma vida útil reduzida do entalhe
em outros materiais.
* A capacidade de biselamento depende de uma variedade de fatores, in-
cluindo tipo de material, química, dureza e a quantidade de material a ser
removido e outros fatores. Em alguns casos, não é possível fazer a bisela-
gem ou este poderá resultar em danos no entalhe do cortador. Se existirem
perguntas sobre material especíco a biselar, contacte Ridge Tool - Departa-
mento de Assistência Técnica.
Largura
de Corte
Ângulo de
Biselagem
Máx 0.188” - 0.5”
124
Biselador de Tubo Transportável Modelo B-500
