Vakiovarusteet
RIDGID®-Mallin B-500 siirrettävän viisteleikkurin mukana
toimitetaan:
•
Leikkuupää ja yksi kuuden teräpalan sarja (asennettu)
• T15 avain teräpalojen ruuveille
• Kiinnileikkautumisen estorasva teräpalojen ruuveille
• 1” tappiavain
• ⁄” kuusiokoloavain
• Käyttäjän käsikirja

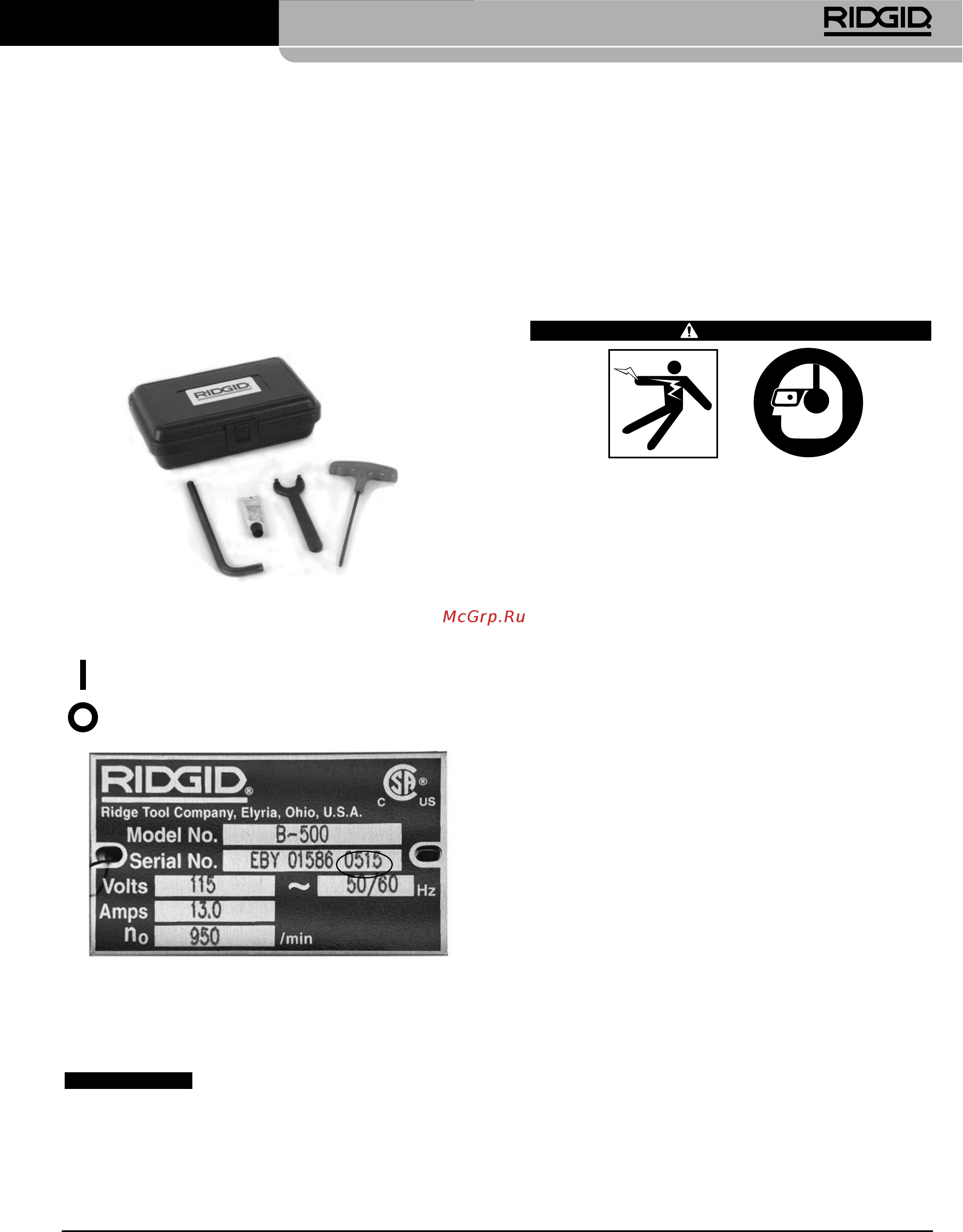

Kuva 3 – Vakiovarusteet
Kuvakkeet
Virta KYTKETTY
Virta KATKAISTU
Kuva 4 – Koneen sarjanumero
Mallin B-500 viisteleikkurin sarjanumerokilpi sijaitsee moot-
torin sivulla. 4 viimeistä numeroa ilmaisevat valmistuskuu-
kauden ja -vuoden.
HUOMAUTUS
Oikeiden materiaalien sekä asennus-,
liittämis- ja muotoilumenetelmien valinta on järjestelmän
suunnittelijan ja/tai asentajan vastuulla. Väärien materiaalien
ja menetelmien valinta voi aiheuttaa järjestelmävian.
Ruostumaton teräs ja muut korroosiota kestävät materiaalit voi-
vat kontaminoitua asennuksen, liittämisen ja muotoilun aikana.
Tällainen kontaminaatio saattaa aiheuttaa korroosiota ja ennen-
aikaisen rikkoutumisen. Kyseisiin käyttöolosuhteisiin, mukaan
lukien kemialliset ja lämpöolosuhteet, tarkoitetut materiaalit
ja menetelmät on arvioitava huolellisesti ennen asennusta.
(KatsoHUOMAUTUS osiossa Työkappaleen valmistelu.)
Käyttöä edeltävä tarkastus
VAROITUS
Tarkista viisteleikkuri aina ennen käyttöä ja korjaa
mahdolliset ongelmat. Näin voidaan vähentää säh-
köiskujen, kiinnitarttumisen, ruhjoutumisvammo-
jen ja muista syistä johtuvien vakavien tapaturmien
vaaraa ja estää viisteleikkurin vaurioituminen.
1. Varmista, että viisteleikkuri on irrotettu pistorasiasta ja
paina OFF-painiketta.
2. Puhdista viisteleikkuri ja sen kahvat ja säätimet öljystä,
rasvasta, liasta ja leikkuulastuista. Tämä helpottaa lait-
teen tarkastusta ja estää sen irtoamisen otteestasi tai
sen hallinnan menettämisen. Puhdista ja huolla laite
Kunnossapito-ohjeiden mukaisesti.
3. Tarkasta viisteleikkurin seuraavat osat:
• Tarkasta virtajohto ja pistoke vaurioiden ja mahdollis-
ten muutosten varalta.
• Oikea asennus, kunnossapito ja täydellisyys.
• Murtuneet, kuluneet, puuttuvat, väärin suunnatut ja
juuttuvat osat sekä muut vauriot.
• Syöttörullan pyällys on puhdas ja hyvässä kunnossa.
Puhdista tarvittaessa teräsharjalla. Syöttörullan kulu-
neet tai likaiset pykälät voivat aiheuttaa luistamista
tai seurantaongelmia käytön aikana. Likaiset rullat ja
pykälät voivat aiheuttaa ruostumattoman teräksen
rautakontaminaation.
•
Varoitus- ja ohjetarrat ja niiden luettavuus. (Katso Kuva 1).
• Tarkista, että kiinnittimet ja leikkuupää ovat kunnolla
kiinni.
• Tarkista, että vetoakseli pyörii ainoastaan myötäpäi-
vään (kuten tarraan on merkitty).
Malli B-500 Siirrettävä viisteleikkuri
199
