1. Отсоединив шнур от розетки, раскройте поворотные
кронштейны с помощью зажимного винта. Вставьте
гаечный ключ из комплекта поставки в отверстия на
торце режущей головки во и збежание ее вращения.
2. С помощью шестигранного ключа ⁄” отверните винт
с головкой под торцевой ключ, который удерживает
режущую головку на месте (Рис. 25A).
3. Осторожно снимите режущую головку. Остерегайтесь
острых кромок.
4. Проверьте отсутствие повреждения или загрязнения
монтажной зоны и режущей головки. Не используйте
поврежденные детали.
5. При замене режущей головки проверьте, ч то она
ровно посажена на шпиндель и прорези в режущей
головке входят в зацепление с направляющими штиф-
тами (Рис. 25B). Плотно затяните винт с головкой под
торцевой ключ с помощью шестигранного ключа и
гаечного ключа, входящих в комплект поставки.

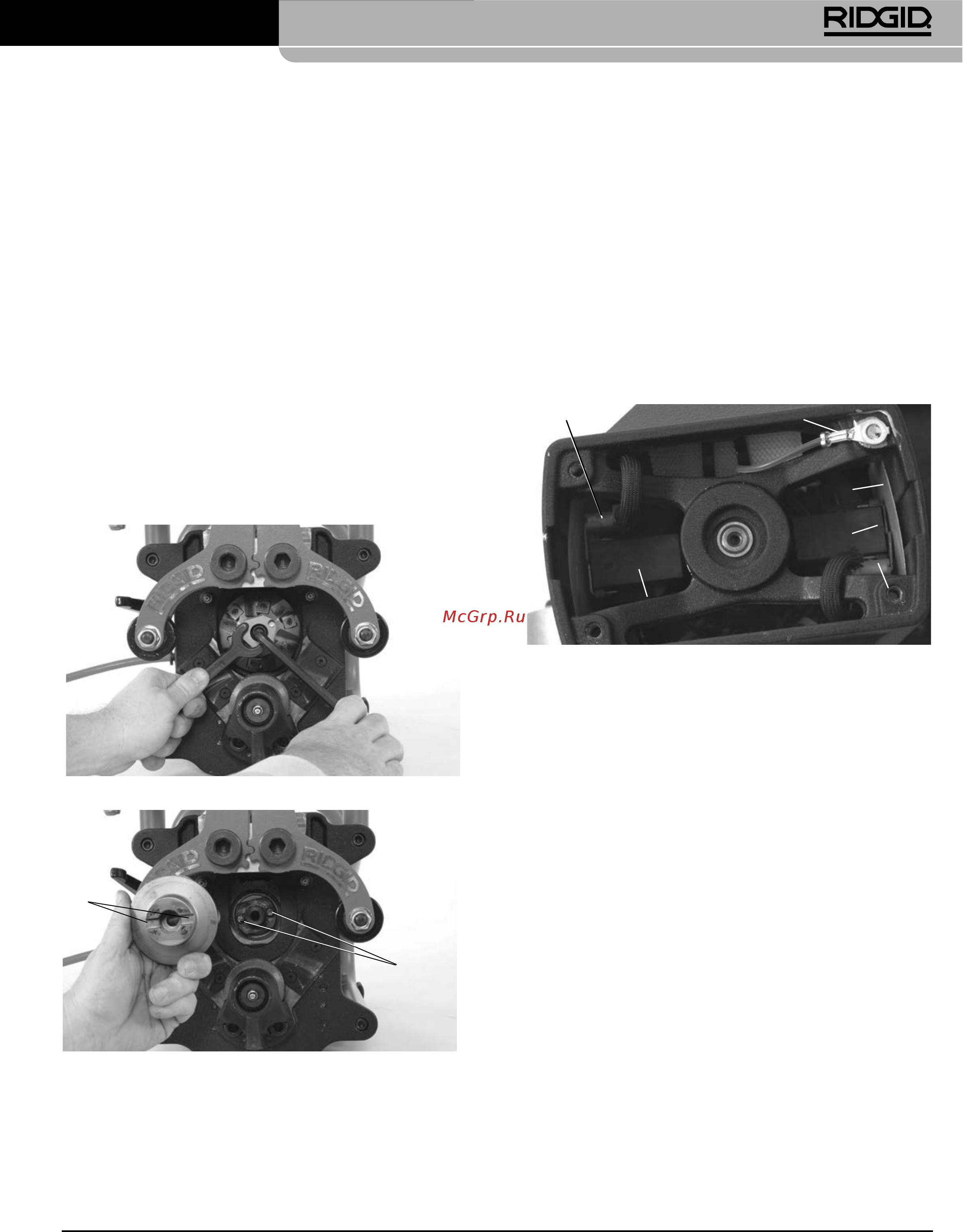

Рис. 25A – Замена режущих головок
Штифты
Прорези
Рис. 25B – Замена режущих головок
Замена угольных щеток
Щетки электродвигателя следует проверять каждые шесть
месяцев и заменять щетки, если они изношены до толщины
менее ½” (13 мм).
1. Чтобы получить доступ к двигателю, отверните 4 болта,
которые крепят раму к лицевой панели, и снимите
раму (Рис. 1).
2. Отверните четыре винта крепления крышки двигате-
ля и снимите крышку.
3. С помощью плоскогубцев извлеките наружу держа-
тели щеток электродвигателя. О тсоедините электри-
ческий разъем. (См. Рис. 26).
Разъем
Изоляторная
пластина
Щетка
Имеется не во всех
модификациях
Щетка
Разъем
Рис. 26 – Замена щетки - крышка двигателя снята
4a. Осмотрите щетки, если их длина менее ½” (13 мм),
замените щетки в комплекте.
b. Проверьте отсутствие износа коллектор а. П ри зна-
чительном износе проведите техническое обс лужи-
вание инструмента.
5. Вставьте щетку в держатель и вложите его в корпус
электродвигателя. Плотно прижмите держатель
щетки вниз до его фиксации на месте. Осмотрите
двигатель и проверьте, что изоляторные пластины
надлежащим образом располагаются между держа-
телем щетки и корпусом. Подсоедините разъем и
установите на штатное место крышку двигателя.
6.
Надежно установите раму на станок для снятия фаски.
Прерыватель
Станок для снятия фаски оборудован прерывателем (Рис. 1),
который срабатывает при повышенном потребляемом токе. В
этом случае отсоедините станок для снятия фаски от электро-
питания. Соблюдая инструкции, снимите станок для снятия
фаски с заготовки и удостоверьтесь, что он не поврежден. При
отсутствии повреждения нажмите кнопку прерывателя для
сброса. Если прерыватель не устанавливается в исходное поло-
жение, дайте станку остыть в течение 15 минут. Возобновите
процедуру, начиная с проверки.
Переносной станок для снятия фаски труб модели B-500
405
