7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

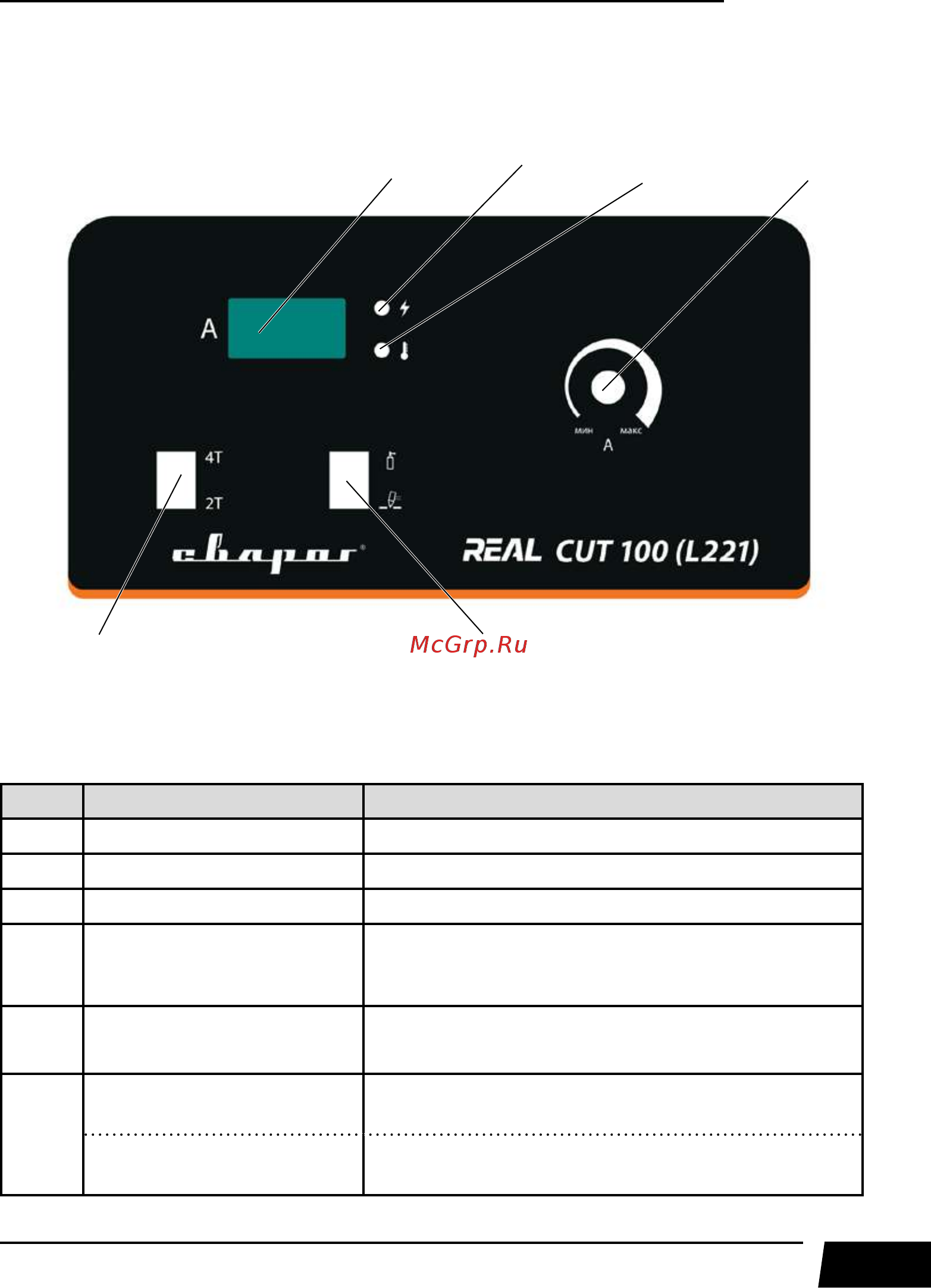

На рисунке 7.1 показана передняя панель аппарата воздушно-плазменной резки.
Рис. 7.1. Передняя панель.
Поз. Параметры Описание
1 Индикатор тока реза Показывает ток реза.
2 Индикатор сети Загорается, когда аппарат включен.
3 Индикатор перегрева Загорается, когда аппарат перегрелся.
4 Регулятор тока реза
Выбирается в зависимости от толщины
разрезаемого металла (См. таблицу 9.5).
5 Кнопка проверки газа
Используется для установки рабочего давления
газа.
6
Кнопка переключения:
4Т
Четырехтактный режим (рекомендуется применять
при длине реза свыше 200 мм).
2Т
Двухтактный режим (рекомендуется использовать
при длине реза до 200 мм).
1
2
3
4
5
6
