14
8. ПОДГОТОВКА АППАРАТА К РАБОТЕ
ДЛЯ ВОЗДУШНО-ПЛАЗМЕННОЙ РЕЗКИ
С РУЧНЫМ ПЛАЗМОТРОНОМ

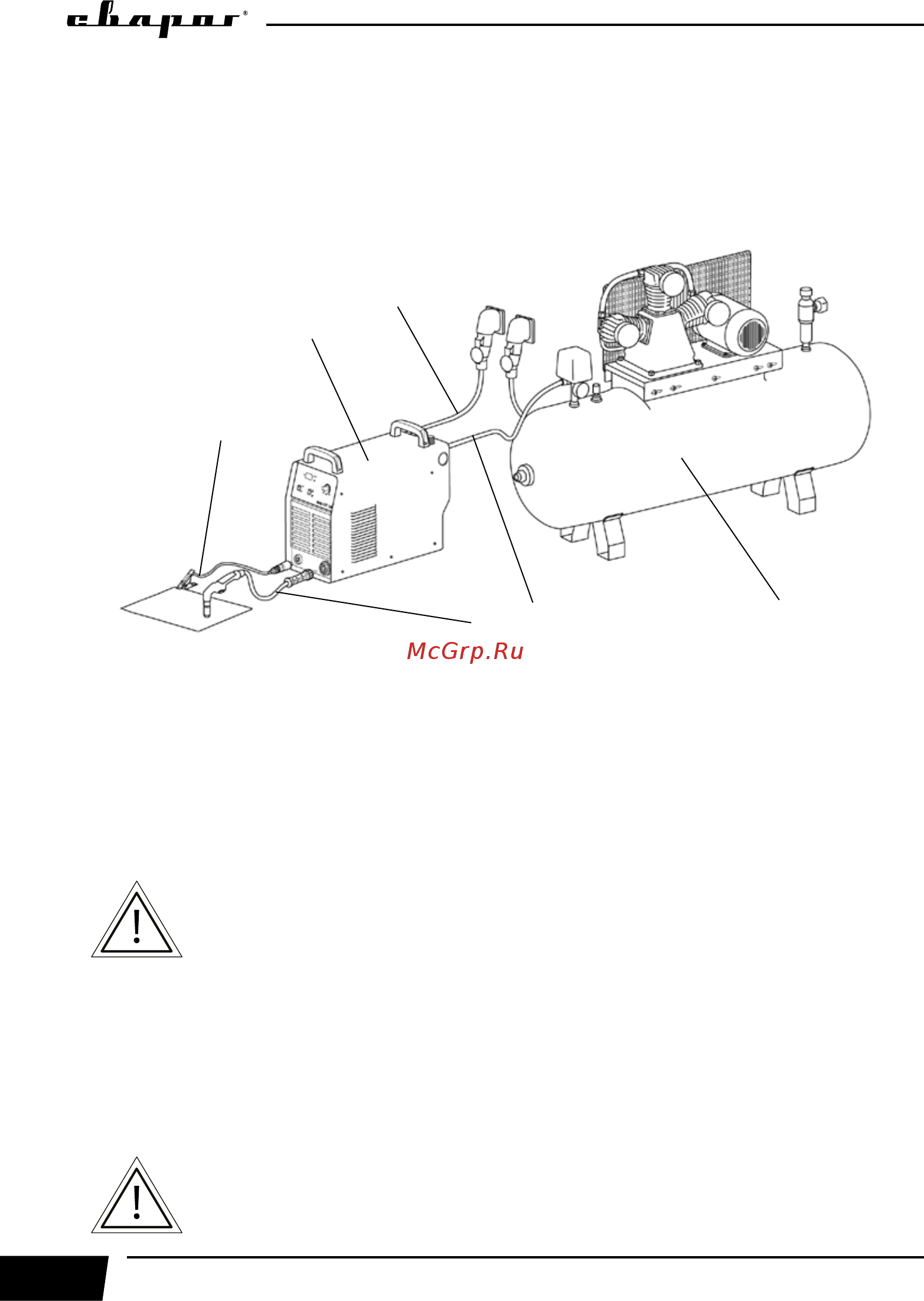

На рисунке 8.1 показана схема подключения аппарата воздушно-плазменной резки.
Рис. 8.1. Схема подключения оборудования.
1) Плазмотрон. 2) Клемма заземления. 3) Аппарат плазменной резки.
4) Компрессор. 5) Газовый шланг. 6) Сетевой кабель.
1. Подключите газовый шланг, идущий от компрессора, к регулятору давления и источ-
нику питания. Система подачи сжатого воздуха, состоящая из компрессора, регулятора
давления и газового шланга, должна иметь плотные соединения (используйте винтовые
хомуты), чтобы не допустить утечек и обрыва газового шланга.
ВНИМАНИЕ! Периодически сливайте конденсат или эмульсию из
ресивера компрессора. Большое содержание конденсата уменьшает
срок службы плазменного резака и может привести к поломке
оборудования.
2. Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку на пе-
редней панели аппарата. Поверните его до упора по часовой стрелке. Убедитесь в плотной
фиксации соединения. Закрепите клемму заземления на заготовке.
3. Подключите кабельный разъём плазмотрона к разъёму аппарата на передней панели
(См. рис. 8.2). убедитесь в плотной фиксации соединения.
ВНИМАНИЕ! При неплотном подсоединении кабелей возможны
выгорания панельных розеток и выход из строя источника питания.
1
2
3
6
5
4
