21
CUT 100 (L221)

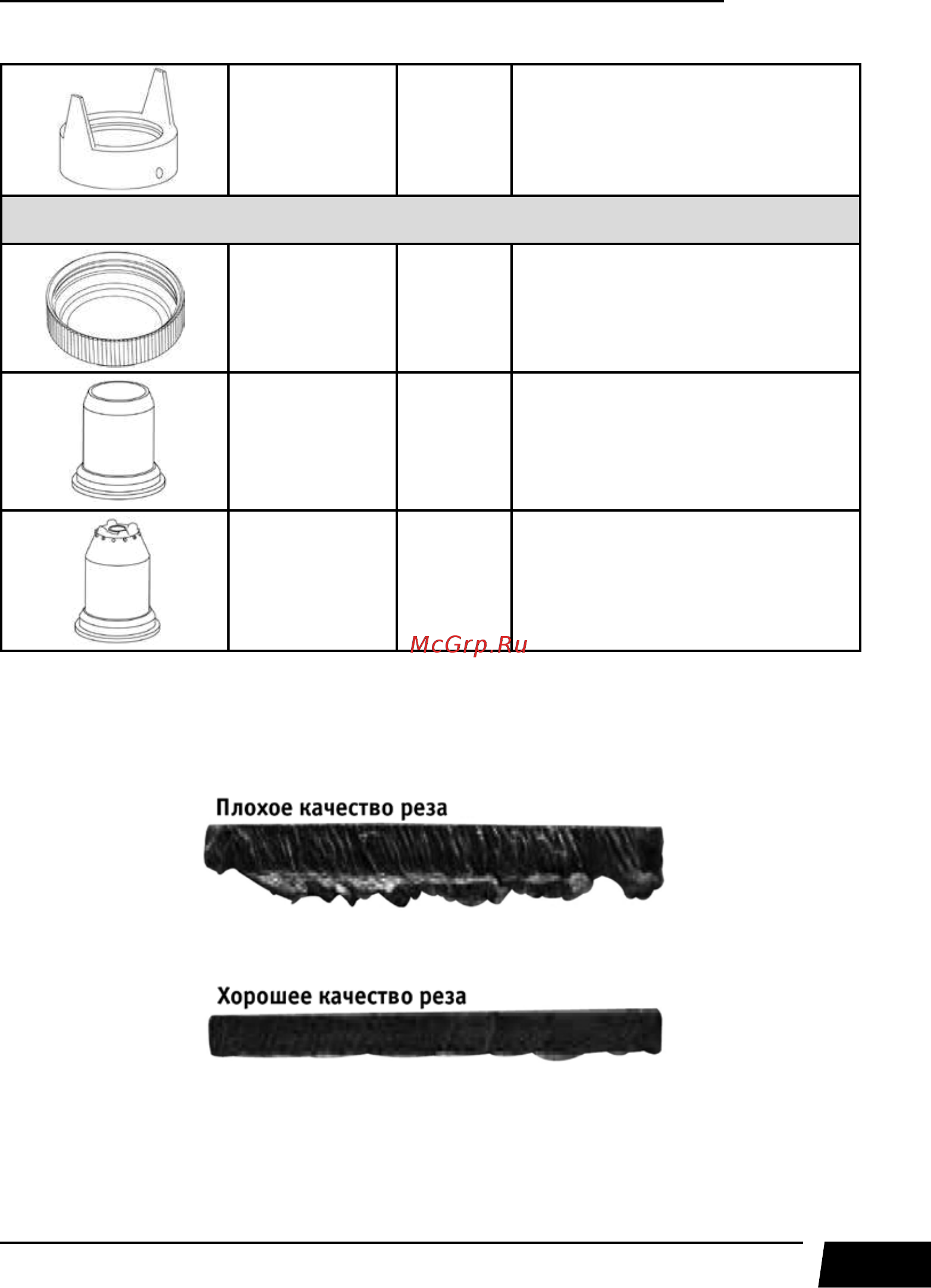

Насадка
U-образная
ISM0067
Применяется для резки под углом
или снятия фаски.
Насадки для удлиненного комплекта
Кольцо
фиксирующее
ISM0099
Используется для фиксации защит-
ных насадок.
Насадка ISM0003
Используется для дополнительной
защиты и отвода тепла от головки
плазмотрона.
Насадка ISM0004
Используется для строжки и пробоя
отверстия.
9.3. КАЧЕСТВО РЕЗА ПРИ РУЧНОМ РАСКРОЕ МЕТАЛЛА
На получения качественного реза влияет следующие параметры:
• Сила тока и скорость реза (См. рис. 9.4).
Рис. 9.4. Влияние силы тока и скорости реза.
Плохое качество реза: верхние кромки оплавлены, рез неравномерный. Заметны боль-
шие перпендикулярные канавки. Большое количество шлака с обратной стороны реза.
Хорошее качество реза: верхние кромки острые, равномерный рез, минимальное коли-
чество шлака.
