23
CUT 100 (L221)
9.4. СТЕПЕНЬ ИЗНОСА БЫСТРОИЗНАШИВАЕМЫХ ЧАСТЕЙ
Быстроизнашиваемые части – это сопло и катод. При износе этих частей наблюдается
заметное ухудшение качества реза, оплавление верхних кромок, большое количество шла-
ка. В некоторых случаях ионизированная дуга горит вбок. Износ определяется визуальным
контролем.
Нормальный износ сопла и катода составляет 2 – 3 комплекта в смену.

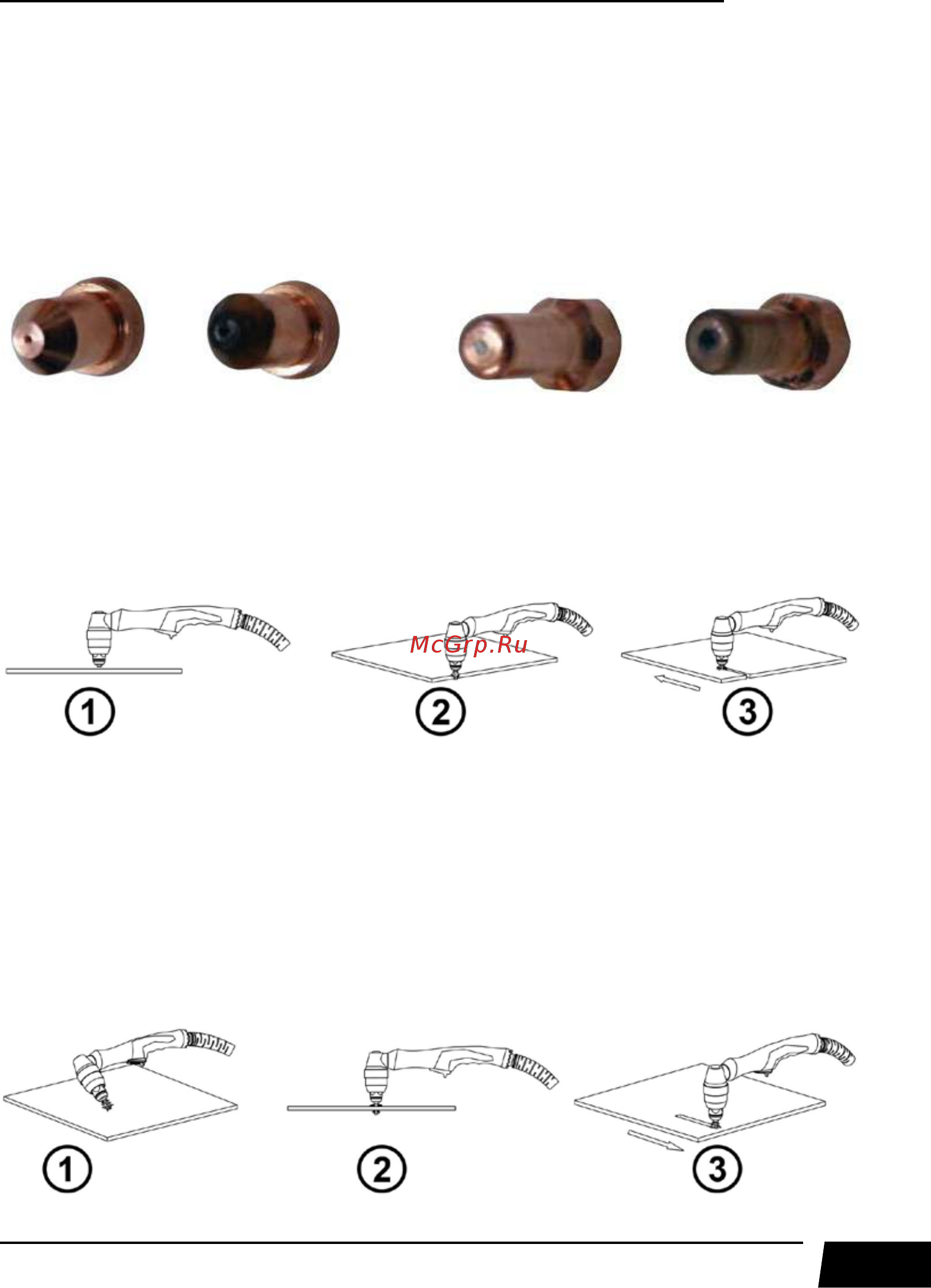

Сопло Катод
Рис. 9.7. Износ сопла и катода.
9.5. ПОРЯДОК НАЧАЛА РЕЗА С КРАЯ ЛИСТА
На рисунке 9.8 показан порядок начала реза с края листа.
Рис. 9.8. Рез с края листа.
1. Установите плазмотрон перпендикулярно разрезаемому изделию.
2. Опустите плазмотрон на минимальное расстояние и нажмите на кнопку.
3. Начинайте процесс плазменной резки.
9.6. ПОРЯДОК НАЧАЛА РЕЗА С СЕРЕДИНЫ ЛИСТА
На рисунке 9.9 показан порядок начала реза с середины листа.
Рис. 9.9. Рез с середины листа.
