CUT 100 (L221)

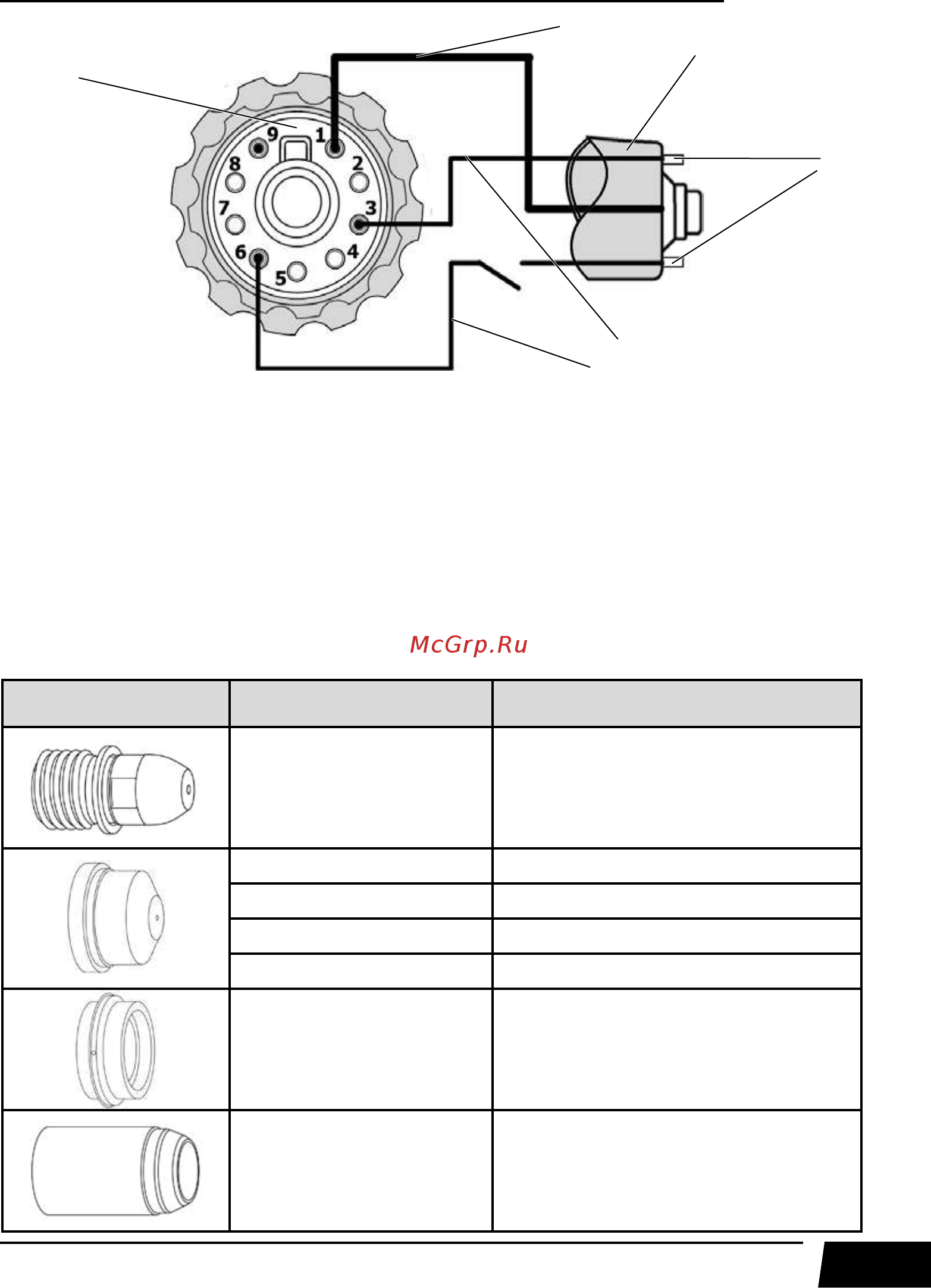

Рис. 9.3. Схема разъёма ручного плазмотрона.
1) Разъём центральный кабельный. 2) Головка плазмотрона. 3) Контакты головки плазмотрона.
4) Красный. 5) Синий. 6) Красный (провод дежурной дуги).
9.2. РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ПЛАЗМОТРОНОВ CS-101
В зависимости от толщины разрезаемого металла применяются сопла разных диаметров.
Чем больше диаметр выходного отверстия, тем больше толщина разрезаемого металла и
больше ширина реза.
Таблица 9.2. Расходные материалы для плазмотронов CS-101.
Наименование Артикул
Катод IVB0606
Сопло Ø 1.1 IVU0606-11
Сопло Ø 1.4 IVU0606-14
Сопло Ø 1.7 IVU0606-17
Сопло Ø 1.9 IVU0606-19
Диффузор IVF0606
Насадка защитная IVS0666
2
1
3
4
5
6
