29
CUT 100 (L221)

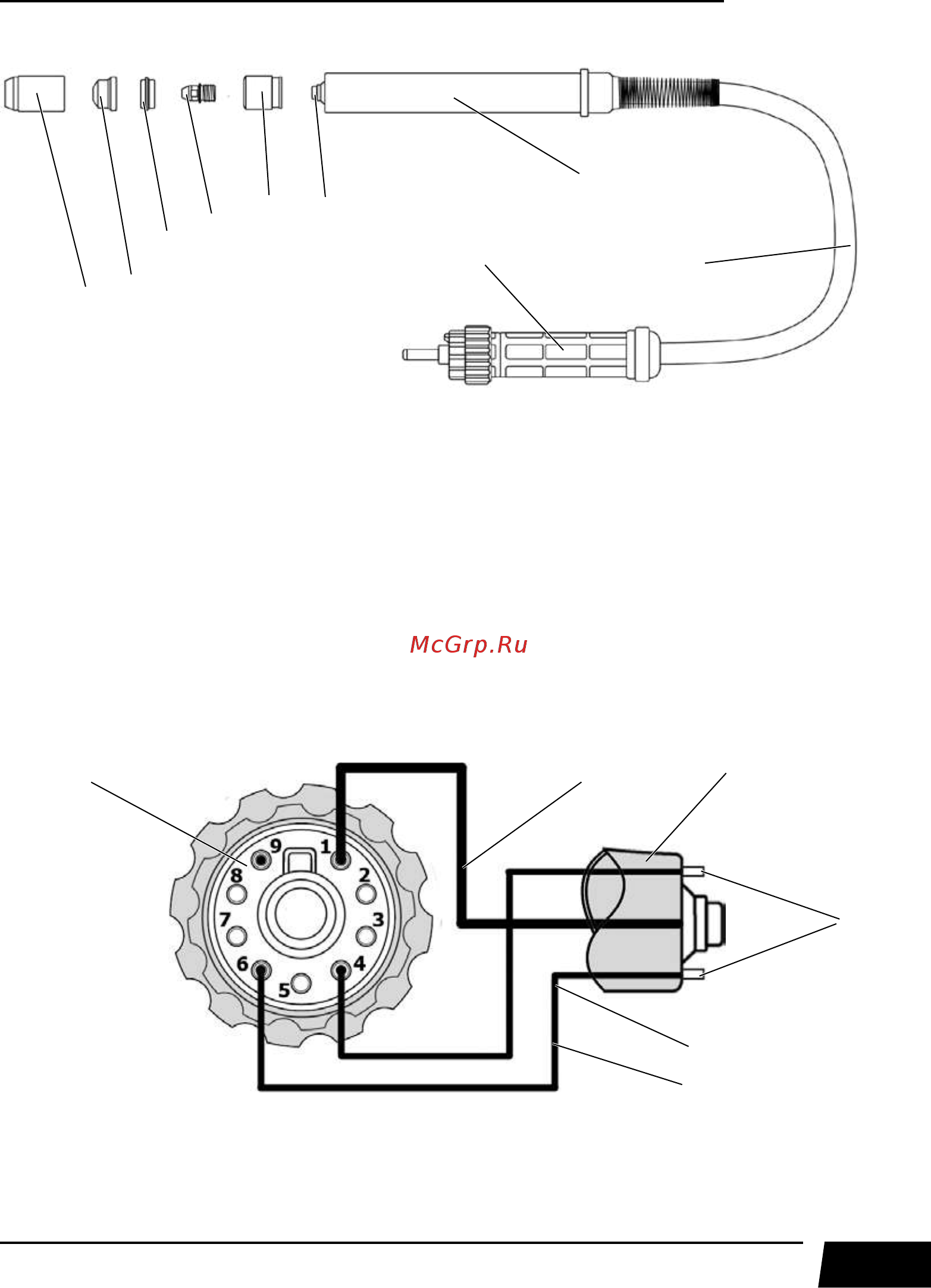

Рис. 11.2. Плазмотрон типа CSА.
1. Разъём центральный кабельный (См. рис. 11.3).
2. Шлейф центрального адаптера.
3. Рукоятка.
4. Головка плазмотрона.
5. Изолятор.
6. Катод (См. таблицу 11.2).
7. Диффузор (См. таблицу 11.2).
8. Сопло (См. таблицу 11.2).
9. Насадка защитная (См. таблицу 11.2).
Рис. 11.3. Схема разъёма автоматического плазмотрона.
1) Разъём центральный кабельный. 2) Головка плазмотрона. 3) Контакты головки плазмотрона.
4) Красный. 5) Синий. 6) Красный (провод дежурной дуги).
2
1
3
4
5
6
7
8
9
6
1
2
3
4
5
