17
CUT 100 (L221)
9. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ ВОЗДУШНО-
ПЛАЗМЕННОЙ РЕЗКИ С РУЧНЫМ ПЛАЗМОТРОНОМ
Сущность плазменной резки заключается в локальном нагреве основного металла и
выдувании жидкого металла потоком плазмообразующего газа. Температура плазменной
струи может достигать 15 000 °С, что позволяет производить резку большого перечня ста-
лей и сплавов. Схема процесса плазмообразования показана на рисунке 9.1.
Газ, применяемый при плазменной резке сталей и сплавов, – это сжатый воздух.
ВНИМАНИЕ! Применение других газов приведет к выходу из строя
оборудования и снятию его с гарантийного обслуживания.

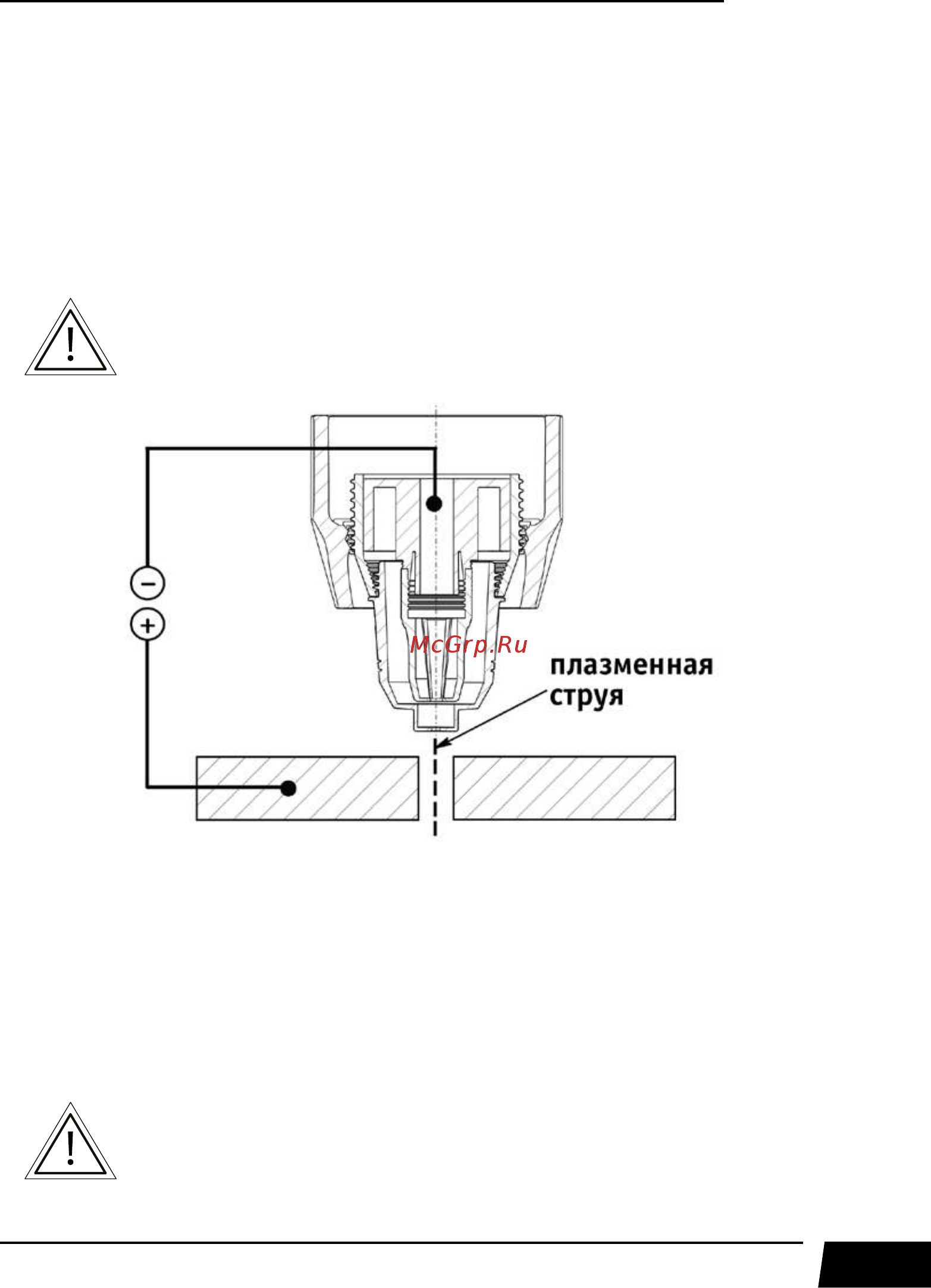

Рис. 9.1. Процесс плазмообразования.
9.1. ПЛАЗМОТРОНЫ ДЛЯ РУЧНОГО РАСКРОЯ МЕТАЛЛА
Для работы с аппаратом воздушно-плазменной резки понадобится предназначенный для
этого плазмотрон.
Плазмотроны для ручного раскроя металла отличаются по мощности и длине шлейфа
плазмотрона (См. таблицу 9.1).
ВНИМАНИЕ! Не превышайте ПН плазмотронов во избежание перегрева
головки плазмотрона.
