27
CUT 100 (L221)
11. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ ВОЗДУШНО-
ПЛАЗМЕННОЙ РЕЗКИ С АВТОМАТИЧЕСКИМ
ПЛАЗМОТРОНОМ
ВНИМАНИЕ! Перед подключением аппарата воздушно-плазменной
резки к автоматическим системам ЧПУ убедитесь, что система ЧПУ имеет
защиту от высокочастотного (высоковольтного) поджига дуги. При
отсутствии данной защиты аппарат воздушно-плазменной резки может
наводить помехи на электронную составляющую ЧПУ (контроллеры,
автоматические системы контроля высоты и так далее).
Аппараты воздушно-плазменной резки рекомендуется совмещать с машинами термиче-
ской резки ТМ «Сварог» Valiant 2.0, Valiant 3.0, Dragon 2.0, Dragon 3.0 и с машинами других
производителей с защитой от высокочастотного поджига дуги.
11.1. КАЧЕСТВО РЕЗА ПРИ АВТОМАТИЧЕСКОМ РАСКРОЕ МЕТАЛЛА
На получение качественного реза влияют следующие параметры:
• Скорость резки: подбирается в зависимости от толщины и типа разрезаемого металла
(См. таблицу 11.3).
Для получения качественного реза и поддержания одинакового расстояния от сопла
плазмотрона до разрезаемого изделия рекомендуется использовать автоматические систе-

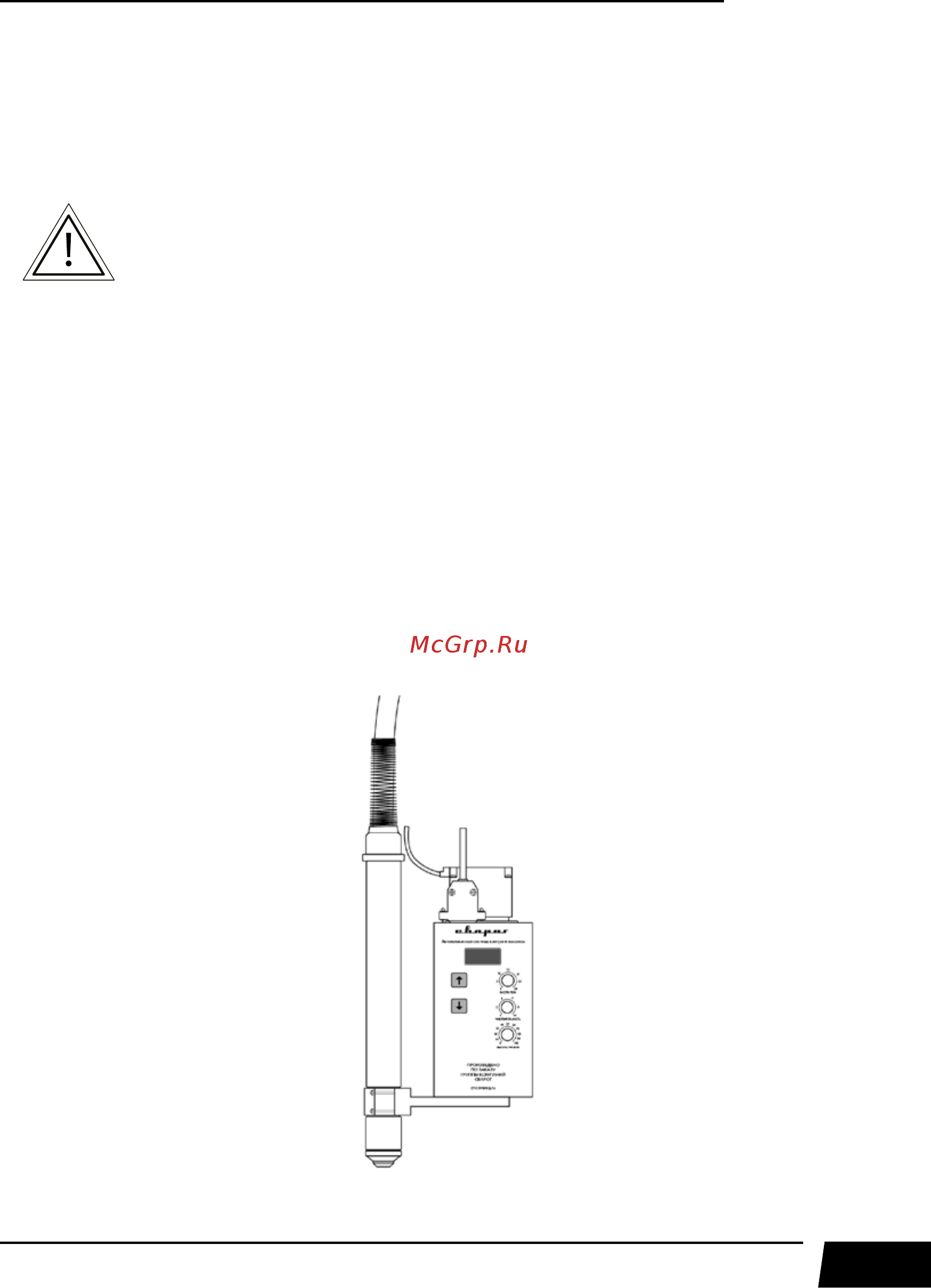

мы контроля высоты. Пример АСКВ показан на рисунке 11.1.
Рис. 11.1. Система АСКВ.
