35
CUT 100 (L221)
После вырезки детали методом воздушно-плазменной резки очень часто требуется даль-
нейшая обработка детали: механическая либо с помощью сварки. В зависимости от тол-
щины разрезаемого металла угол реза (разделки кромок) можно разделить на 3 основных
типа (См. рис. 13.3).
Выбор разделки кромок в зависимости от типа сварки показан в
разделе 14.

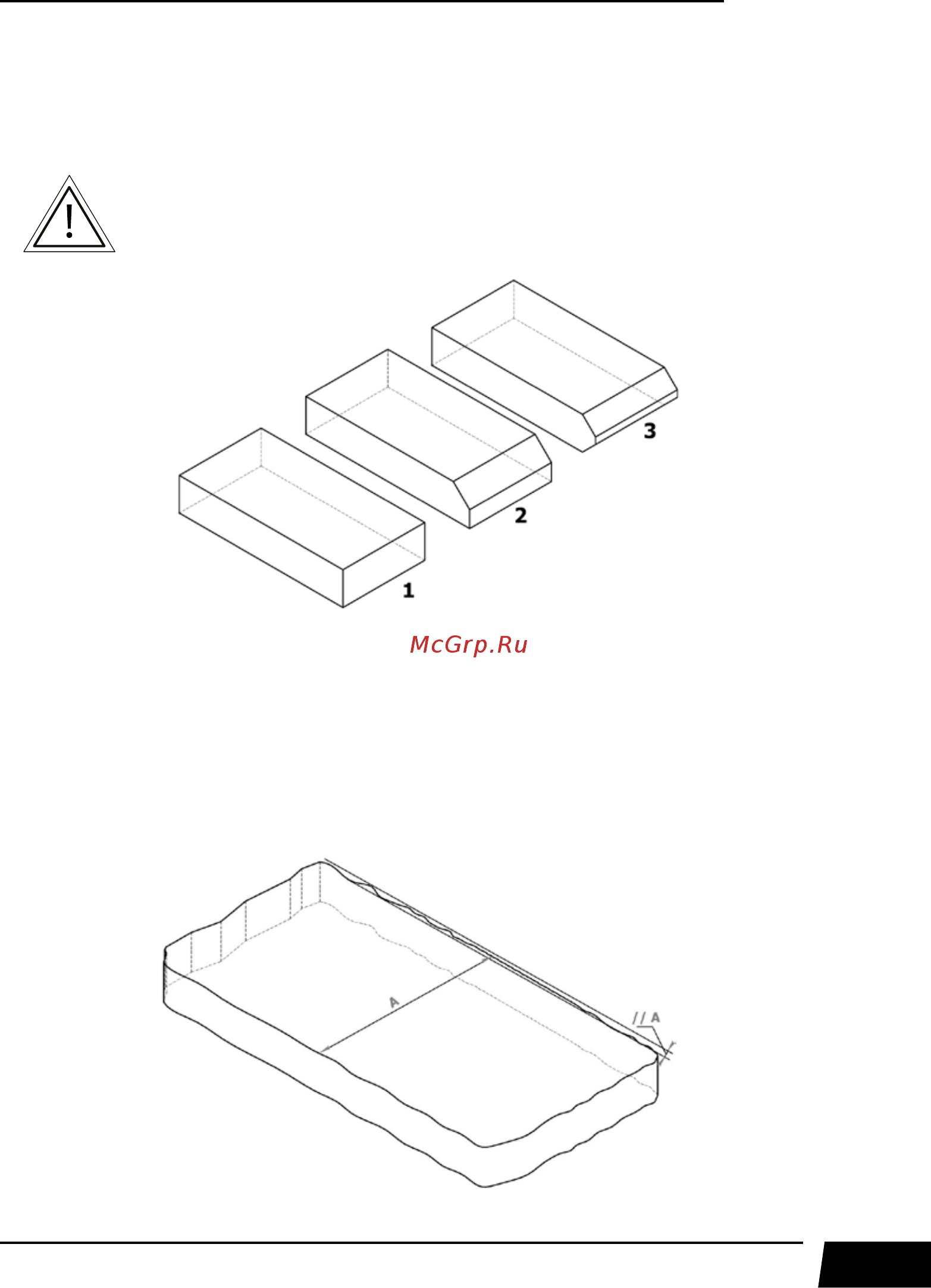

Рис. 13.3. Типы разделки кромок.
1) Без разделки кромок. 2) Разделка кромок с одной стороны.
3) Разделка кромок с двух сторон.
Точность реза можно разделить на несколько классов в зависимости от толщины разреза-
емого металла.
Предельные отклонения вырезанных деталей и заготовок в зависимости от габаритов
показаны в таблице 13.1.
