PRO CUT 60 NHF (L2060A)
На рисунке 6.2 показан вид спереди и сзади.

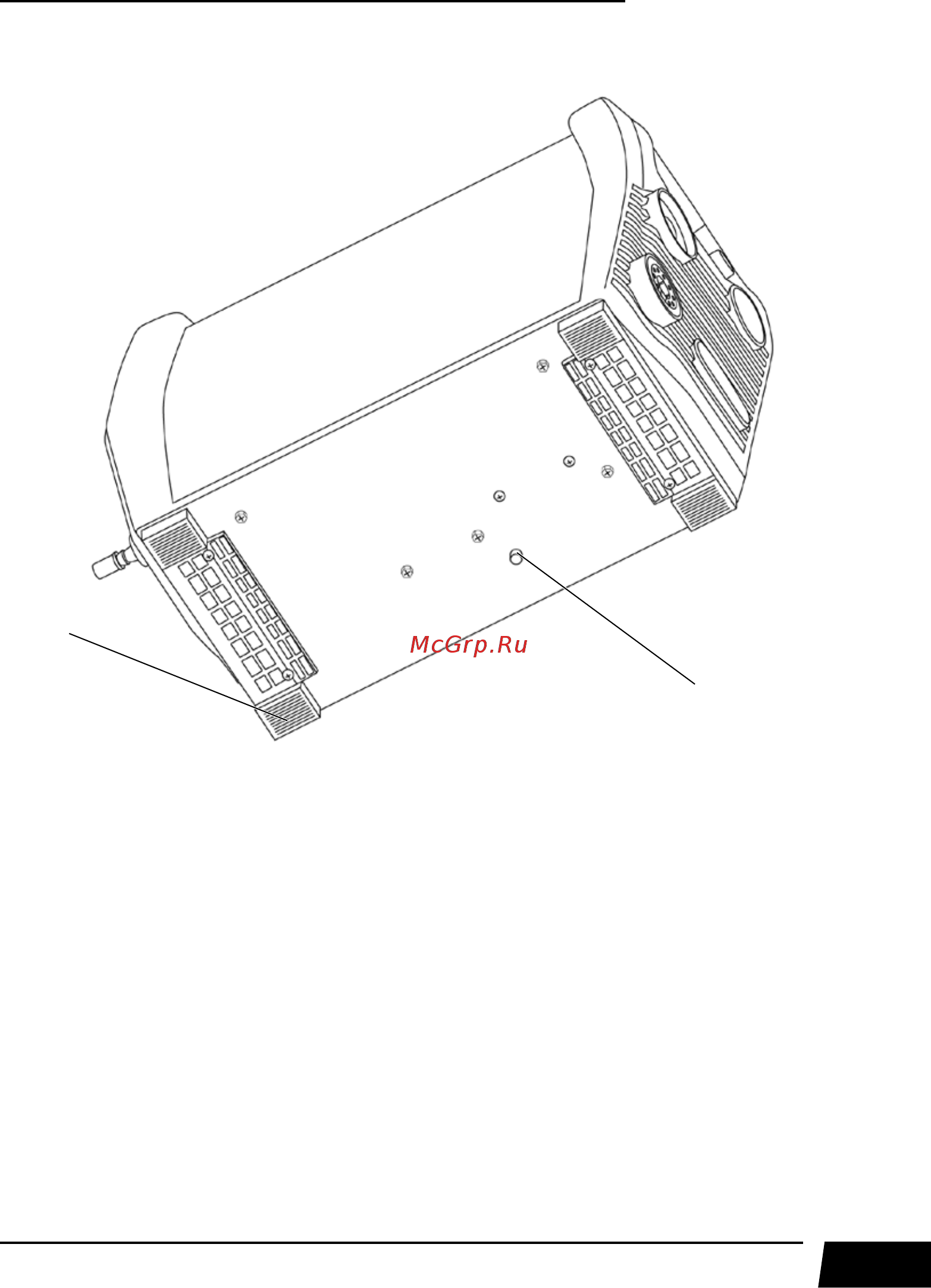

Рис. 6.2. Вид снизу
1. Опорные ноги.
2. Трубка для слива конденсата.
2
1
