23
PRO CUT 60 NHF (L2060A)
9. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ
ВОЗДУШНО-ПЛАЗМЕННОЙ РЕЗКИ
ВНИМАНИЕ! Данные рекомендации носят ознакомительный характер.
Сущность плазменной резки заключается в локальном нагреве основного металла и
выдувании жидкого металла потоком плазмообразующего газа. Температура плазменной
струи может достигать 15 000 °С, что позволяет производить резку большого перечня ста-
лей и сплавов. Схема процесса плазмообразования показана на рисунке 9.1.
Газ, применяемый при плазменной резке сталей и сплавов, – это сжатый воздух
(См. раздел 10.1).
ВНИМАНИЕ! Применение других газов приведет к выходу из строя
оборудования и снятие его с гарантийного обслуживания.

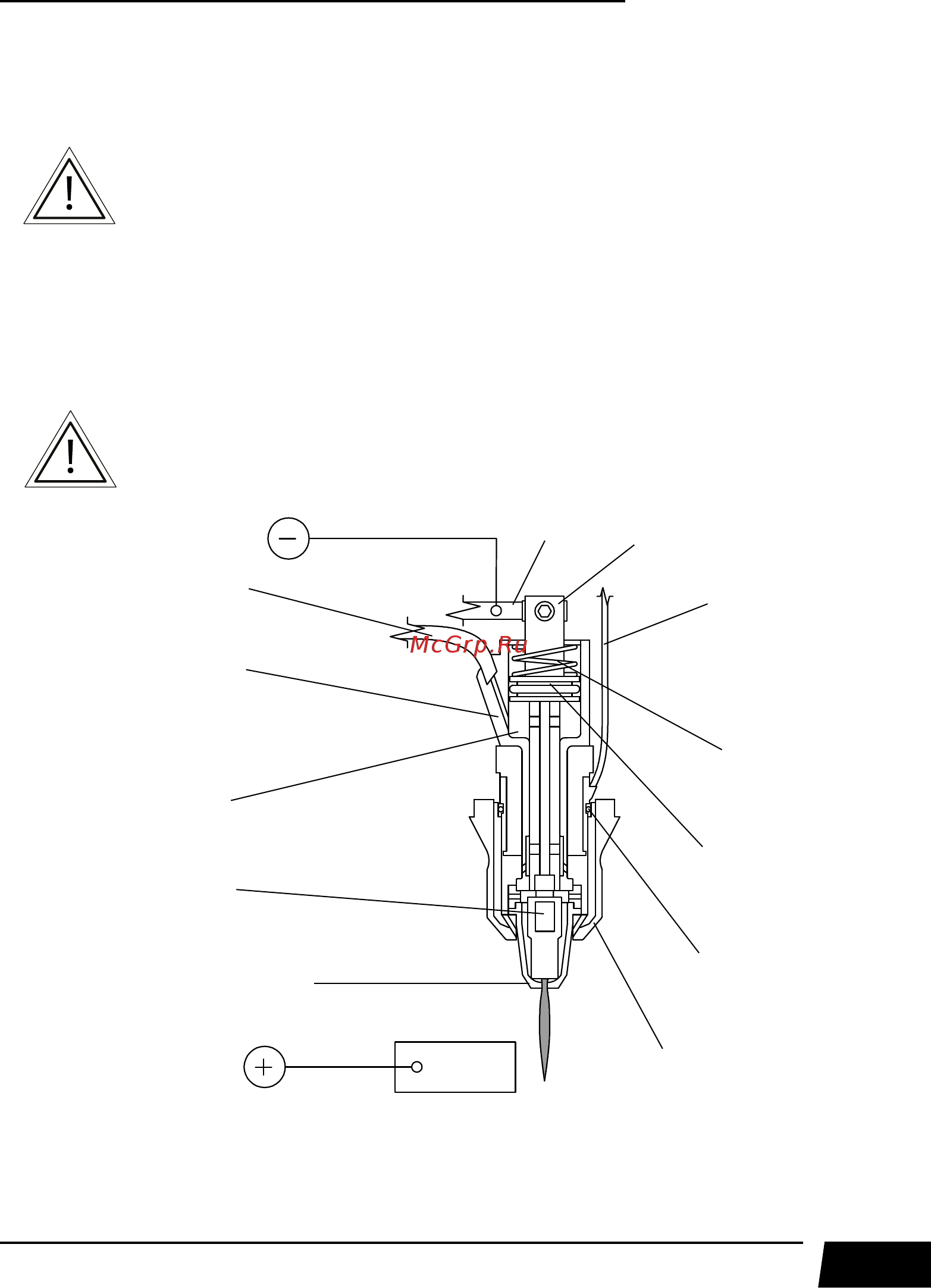

Рис. 9.1. Процесс плазмообразования.
1) Корпус плазмотрона. 2) Подвод сжатого воздуха. 3) Провод рабочего напряжения дуги.
4) Подвижный шток. 5) Провод дежурной дуги. 6) Пружина штока. 7) Уплотнительное кольцо.
8) Камера. 9) Уплотнительное кольцо. 10) Защитная насадка. 11) Сопло. 12) Катод.
1
2
3
4
5
6
7
9
10
8
12
11
клемма заземления
плазмотрон
