12
6. ОПИСАНИЕ АППАРАТА

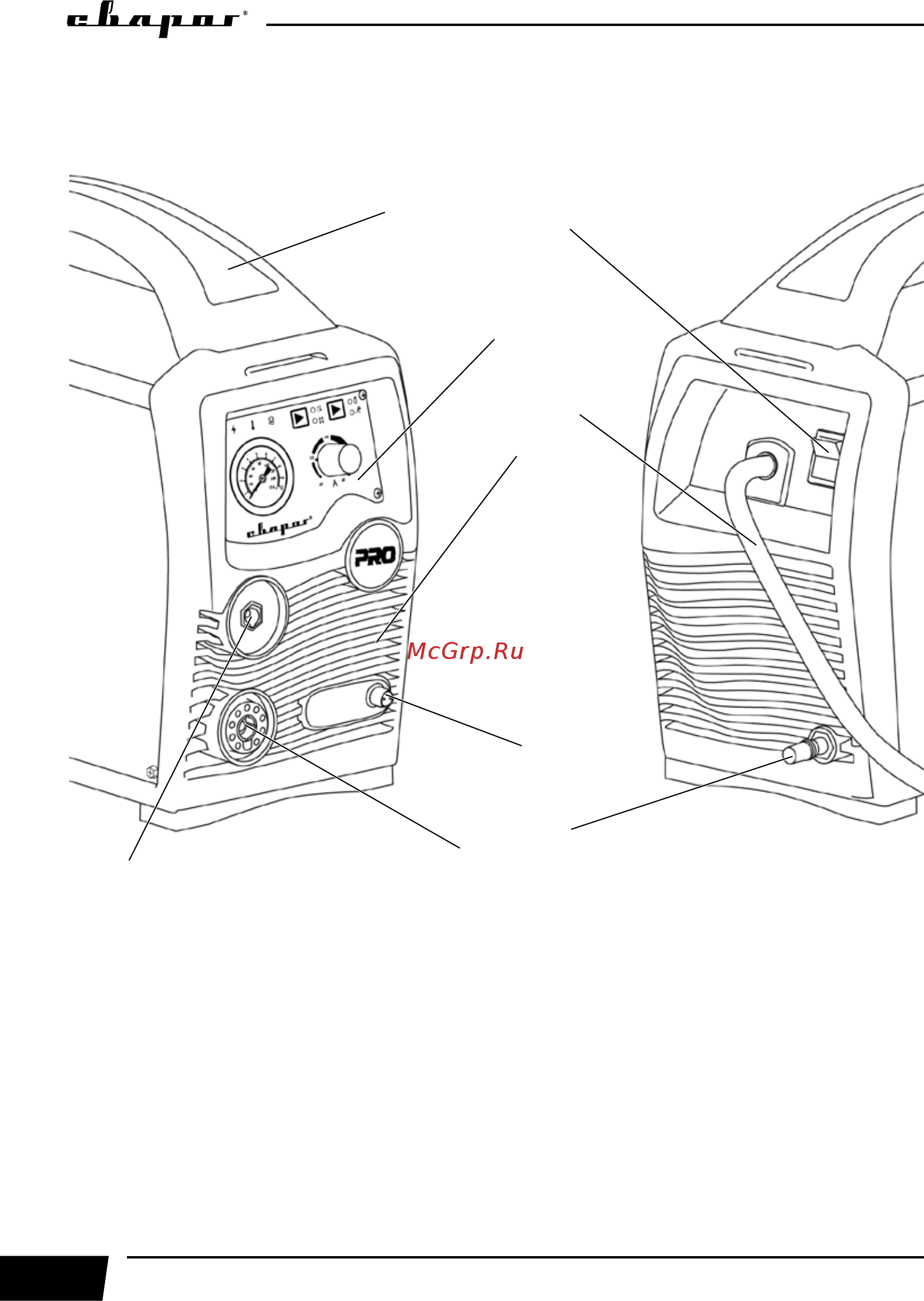

На рисунке 6.1 показан вид аппарата спереди и сзади.
Рис. 6.1. Вид спереди и сзади.
1. Ручка для транспортировки.
2. Панель управления (См. рис. 7.1).
3. Вентиляционные отверстия.
4. Разъём 2-pin (См. рис. 8.14).
5. Панельный разъём плазмотрона (См. рис. 8.5).
6. Разъём для подключения обратного кабеля ОКС10-25.
7. Кнопка включения.
8. Сетевой провод.
9. Разъём подключения сжатого воздуха б/р.
2
9
1
3
5
4
6
8
7
