27
PRO CUT 60 NHF (L2060A)
9.3. КАЧЕСТВО РЕЗА ПРИ РУЧНОМ РАСКРОЕ МЕТАЛЛА
На получение качественного реза влияют следующие параметры:
• Сила тока и скорость реза (См. рис. 9.5).

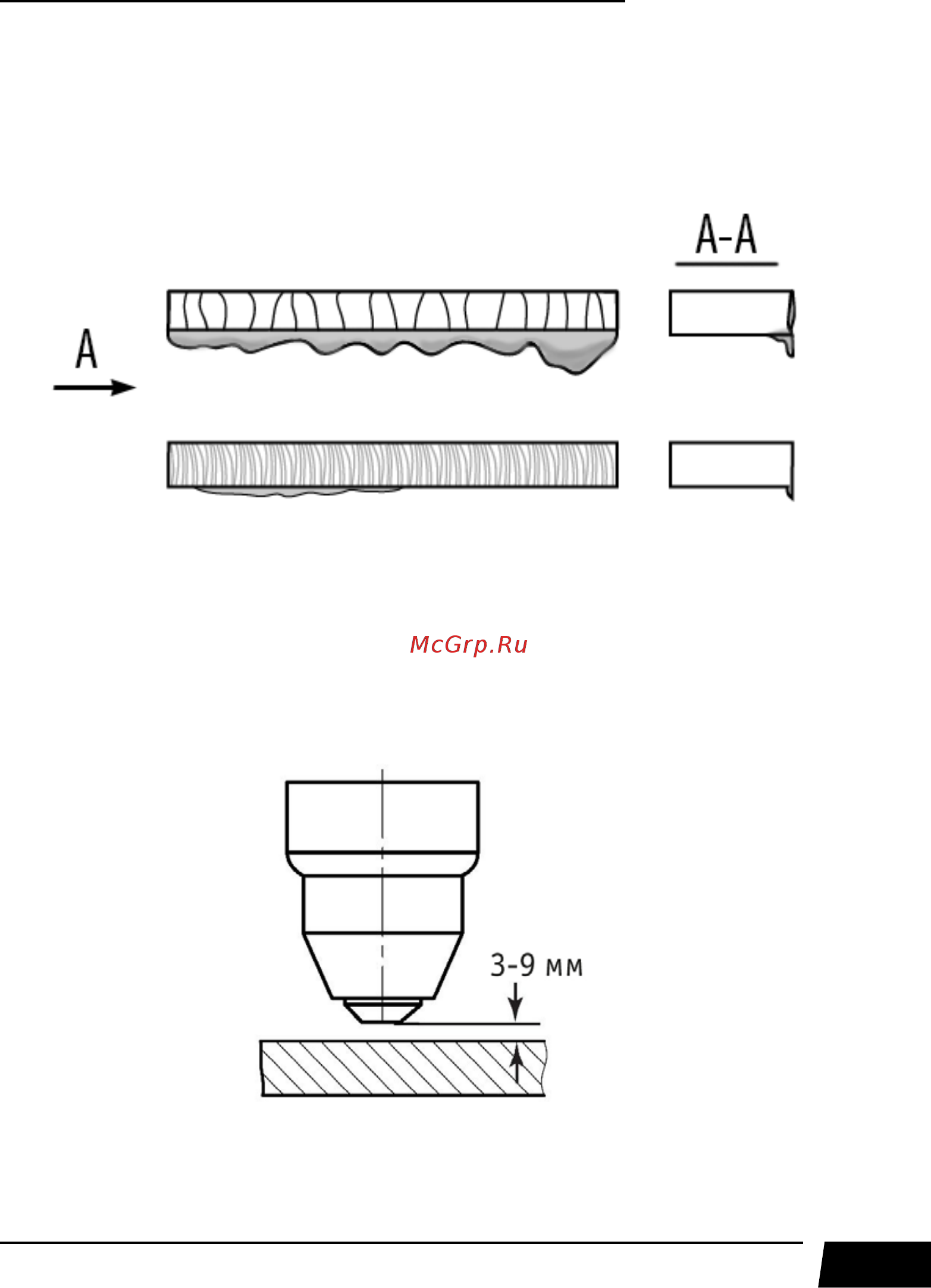

Рис. 9.5. Влияние силы тока и скорости реза.
Плохое качество реза: верхние кромки оплавлены, рез неравномерный. Заметны боль-
шие перпендикулярные канавки, большое количество шлака с обратной стороны реза.
Хорошее качество реза: верхние кромки острые, равномерный рез, минимальное коли-
чество шлака.
• Расстояние до разрезаемого изделия (См. рис. 9.6).
Рис. 9.6. Выбор расстояния от сопла плазмотрона до разрезаемого изделия.
Расстояние необходимо выдерживать постоянным.
