16

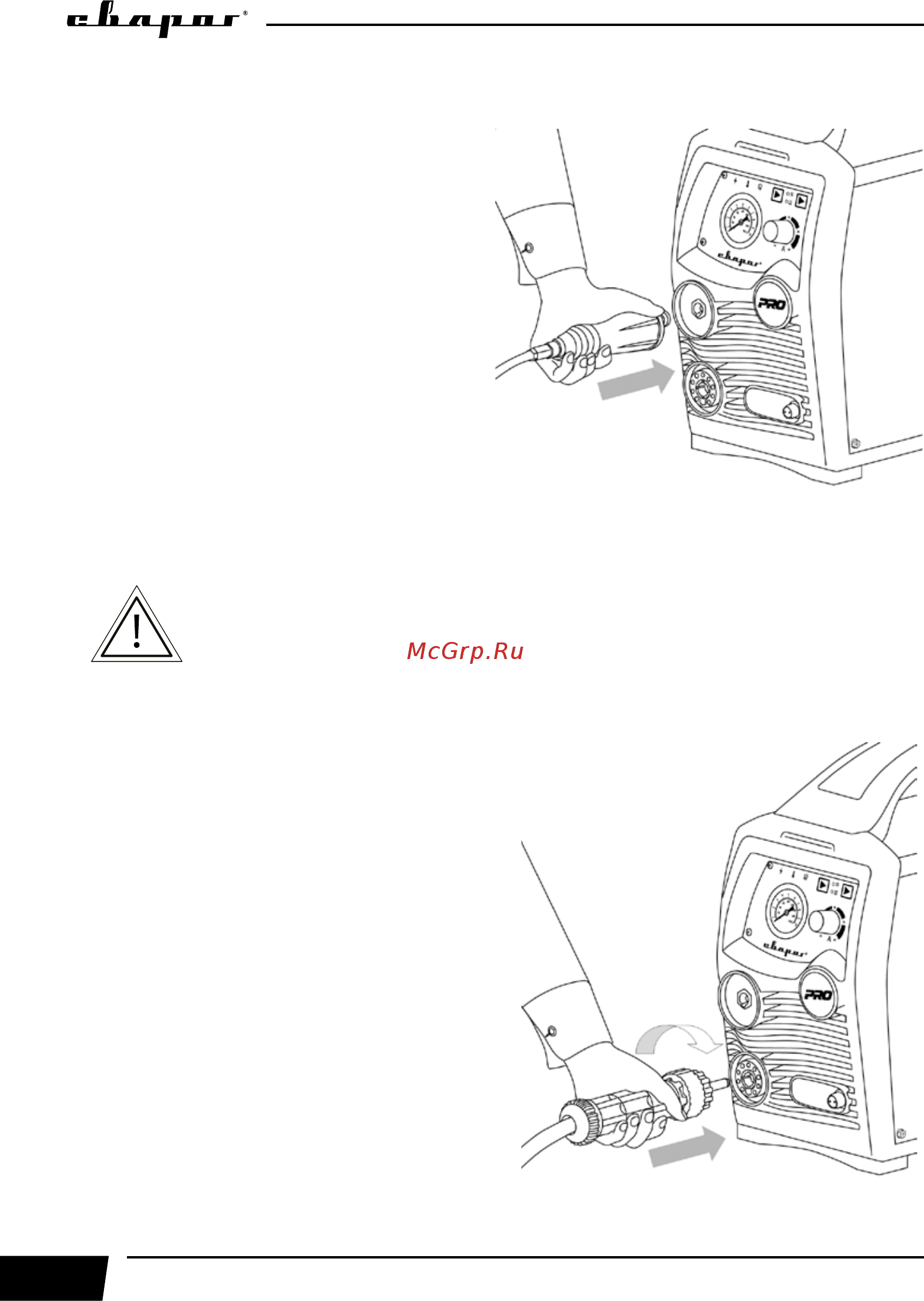

8.2. ПОДКЛЮЧЕНИЕ КЛЕММЫ ЗАЗЕМЛЕНИЯ
Вставьте силовой наконечник кабеля
клеммы заземления в панельную розетку
на передней панели аппарата. Поверните
его до упора по часовой стрелке. Убеди-
тесь в плотной фиксации соединения.
Закрепите клемму заземления на заготовке
(См. рис. 8.3).
Рис. 8.3. Подключение клеммы заземления.
ВНИМАНИЕ! При неплотном подсоединении кабелей возможны
выгорания панельных розеток и выход из строя источника питания.
8.3. ПОДКЛЮЧЕНИЕ ПЛАЗМОТРОНА
Подключите кабельный разъём плазмотро-
на к разъёму аппарата на передней панели
(См. рис. 8.4, 8.5). Убедитесь в плотной
фиксации соединения.
Рис. 8.4. Фиксация разъёма.
