14
7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

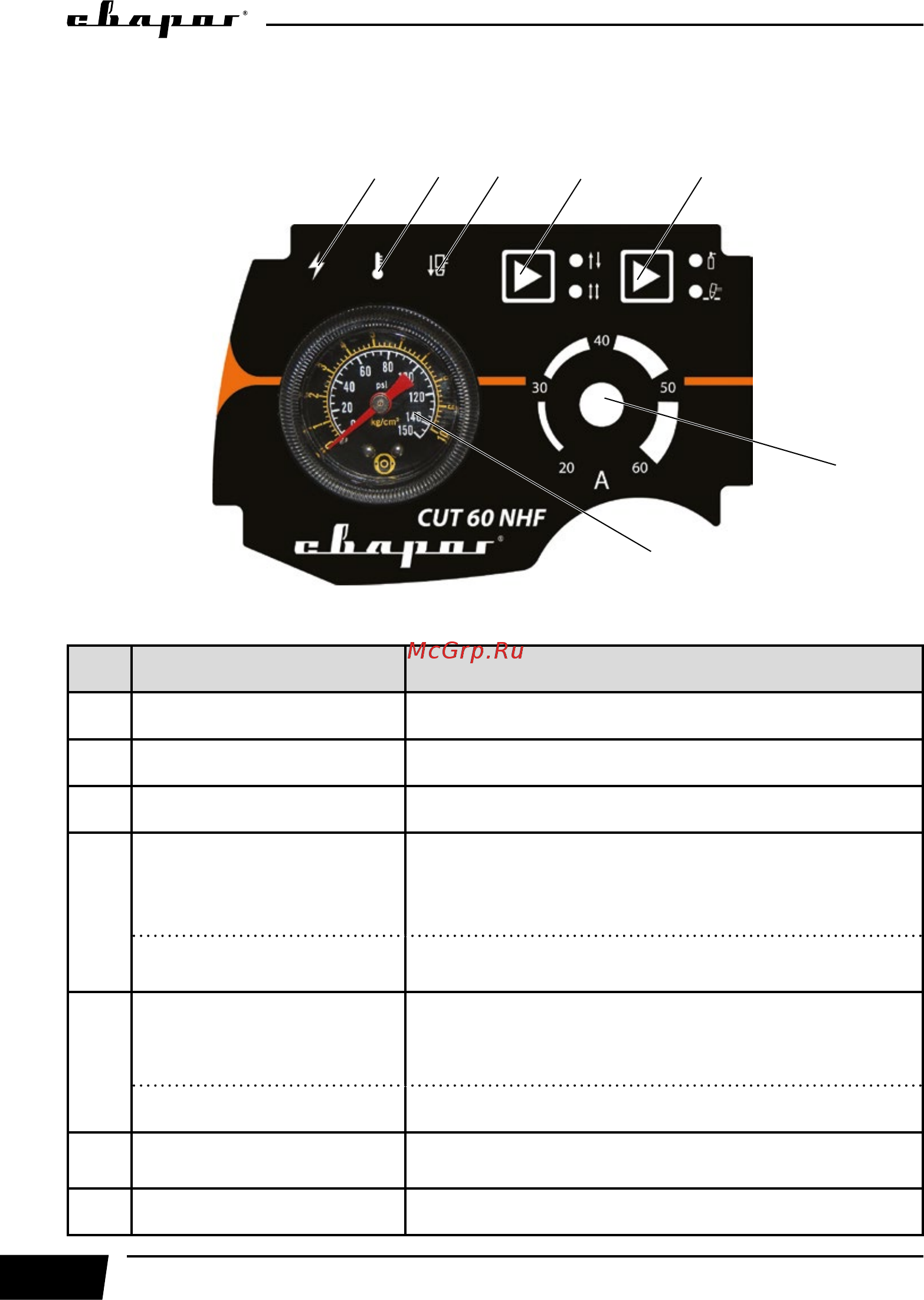

На рисунке 7.1 показана передняя панель аппарата воздушно-плазменной резки.
Рис. 7.1. Передняя панель.
Поз. Параметры Описание
1 Индикатор сети Загорается, когда аппарат включен.
2 Индикатор перегрева Загорается, когда аппарат перегрелся.
3 Индикатор неисправности Загорается, когда плазмотрон неисправен.
4
Кнопка переключения:
2Т
Двухтактный режим (рекомендуется применять при
длине реза до 200 мм).
4Т
Четырехтактный режим (рекомендуется применять
при длине реза свыше 200 мм).
5
Кнопка переключения:
Проверка давления газа Используется для установки рабочего давления.
Режим реза Используется для начала работы.
6 Регулятор тока реза
Выбирается в зависимости от толщины разрезаемого
металла.
7 Индикатор давления газа Показывает давление газа.
1 2 3 4 5
6
7
