34

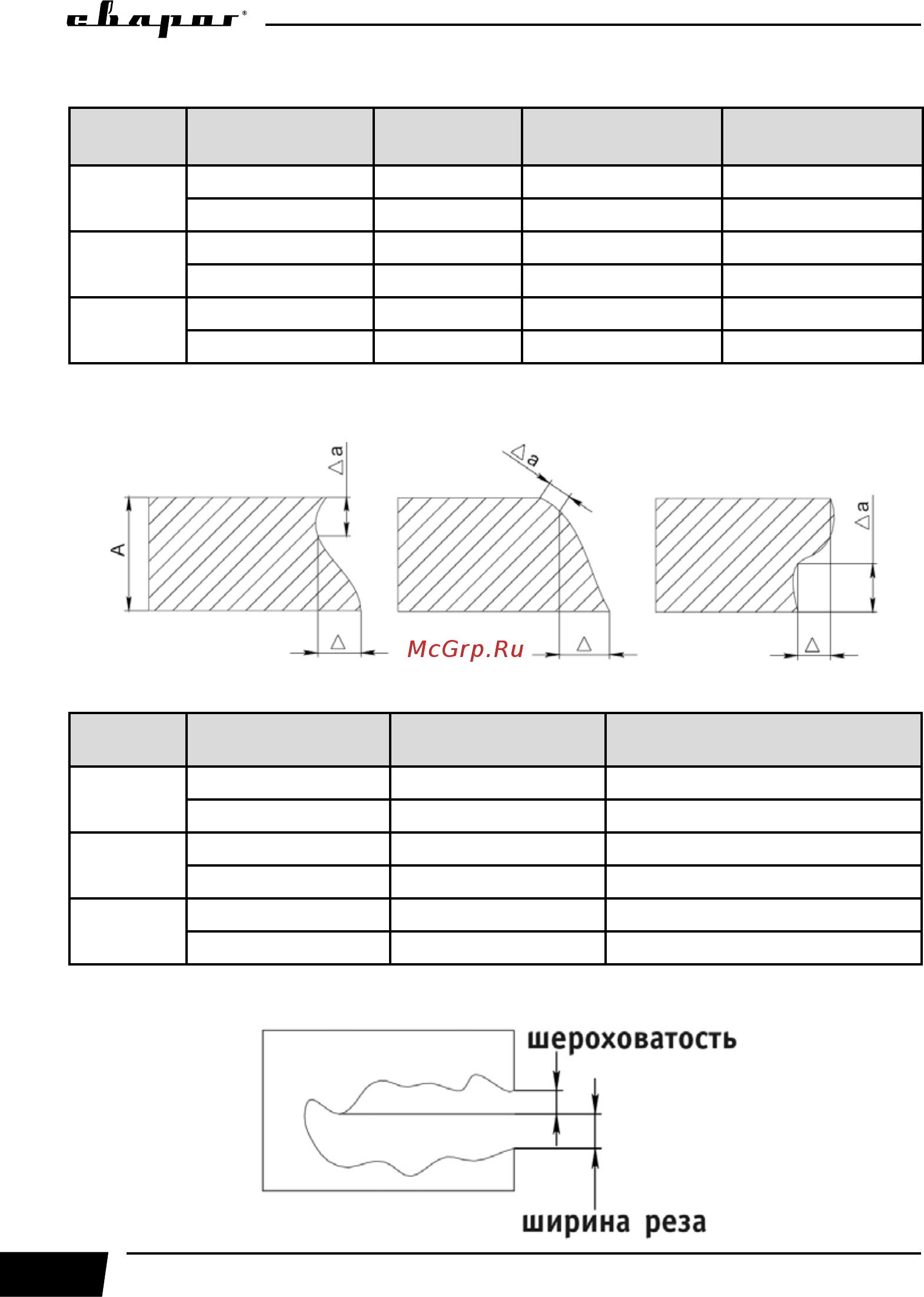

Таблица 11.1. Допуски предельного отклонения размеров.
Класс
точности
Толщина металла
(мм)
До 500 От 500 до 1500 От 1500 до 2000
1
5 – 30 ±1,0 ±1,5 ±2,0
31 – 60 ±1,0 ±1,5 ±2,0
2
5 – 30 ±2,0 ±2,5 ±3,0
31 – 60 ±2,5 3,0 3,5
3
5 – 30 ±3,5 3,5 4,0
31 – 60 ±4,0 4,0 4,5
Наибольшее отклонение поверхности реза от перпендикулярности устанавливается в
зависимости от толщины металла (См. таблицу 11.2).
Таблица 11.2. Допуски наибольшего отклонения поверхности реза от перпендикулярности.
Классы
Толщина металла
(мм)
Δ
Δа
1
5 – 12 0,4 0,3 – 1,0
13 – 30 0,5 1,0 – 1,5
2
5 – 12 1,0 0,4 – 1,1
13 – 30 1,2 1,1 – 1,6
3
5 – 12 2,3 0,5 – 1,2
13 – 30 3,0 1,2 – 1,6
Шероховатость поверхности реза указана в таблице 11.3.
