15
PRO CUT 60 NHF (L2060A)
8. ПОДГОТОВКА АППАРАТА К РАБОТЕ
ДЛЯ ВОЗДУШНО-ПЛАЗМЕННОЙ РЕЗКИ

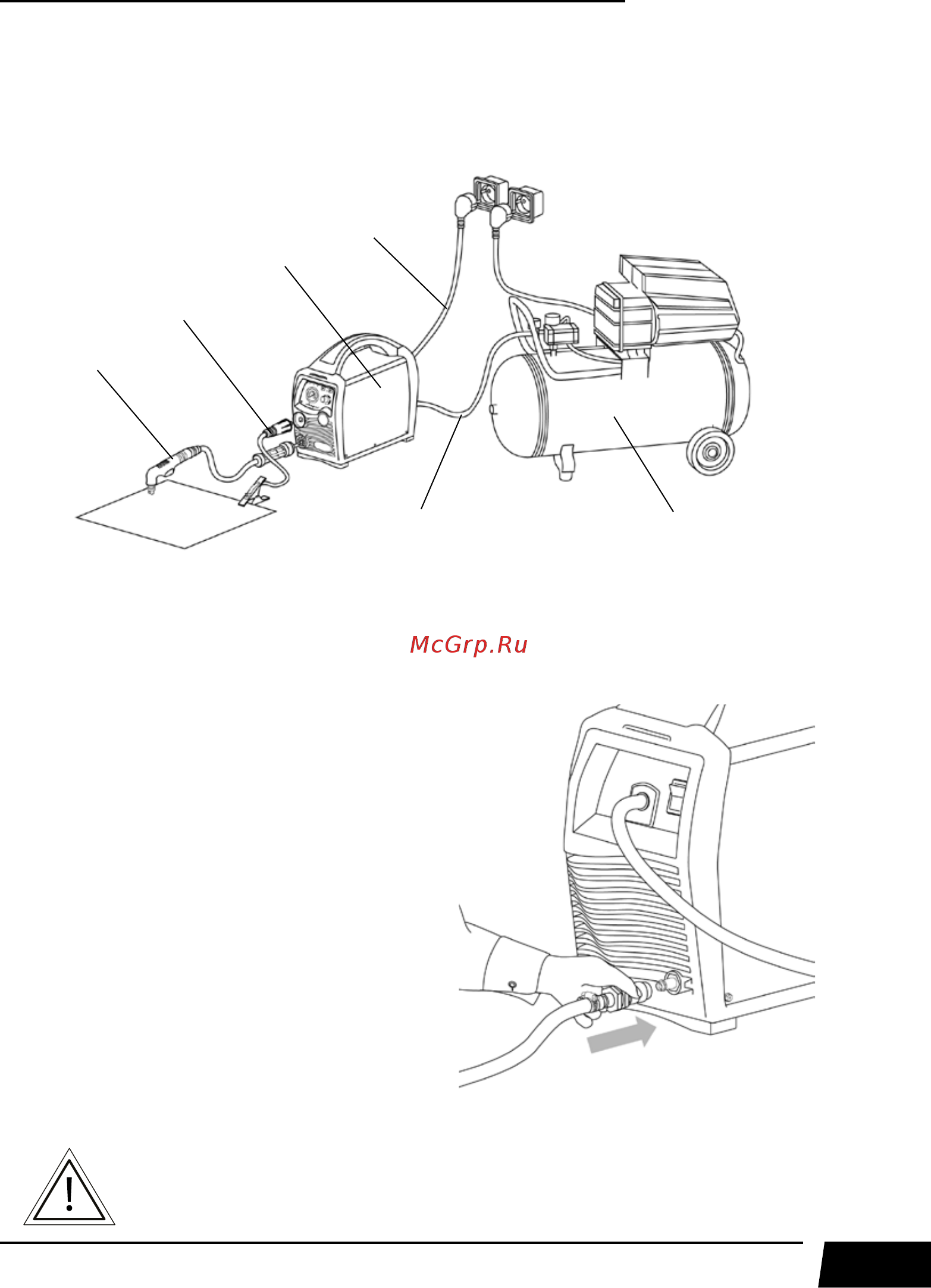

На рисунке 8.1 показана схема подключения аппарата воздушно-плазменной резки.
Рис. 8.1. Схема подключения оборудования.
1) Плазмотрон. 2) Клемма заземления. 3) Аппарат воздушно-плазменной резки.
4) Компрессор. 5) Газовый шланг. 6) Сетевой кабель.
8.1. ПОДКЛЮЧЕНИЕ СЖАТОГО ВОЗДУХА
Подключите газовый шланг, идущий от
компрессора к разъёму на задней пане-
ли источника питания. Система подачи
сжатого воздуха, состоящая из компрес-
сора, регулятора давления и газового
шланга, должна иметь плотные соединения
(используйте винтовые хомуты), чтобы не
допустить утечек и обрыва газового шланга
(См. рис. 8.2).
Рис. 8.2. Подключение сжатого воздуха.
ВНИМАНИЕ! Периодически сливайте конденсат или эмульсию из
ресивера компрессора. Большое содержание конденсата уменьшает
срок службы плазменного резака и может привести к поломке
оборудования.
1
2
3
6
5
4
