21
PRO CUT 60 NHF (L2060A)
8.8. ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЗАКОМ
На передней панели аппарата воздушно-плазменной резки установлен 2-pin разъём. К
данному разъёму можно подключать простые средства автоматизации, такие как самодви-
жущиеся каретки, машины для резки труб, простые ЧПУ без собственного контроллера.
Принцип подключения показан на рисунке 8.14.

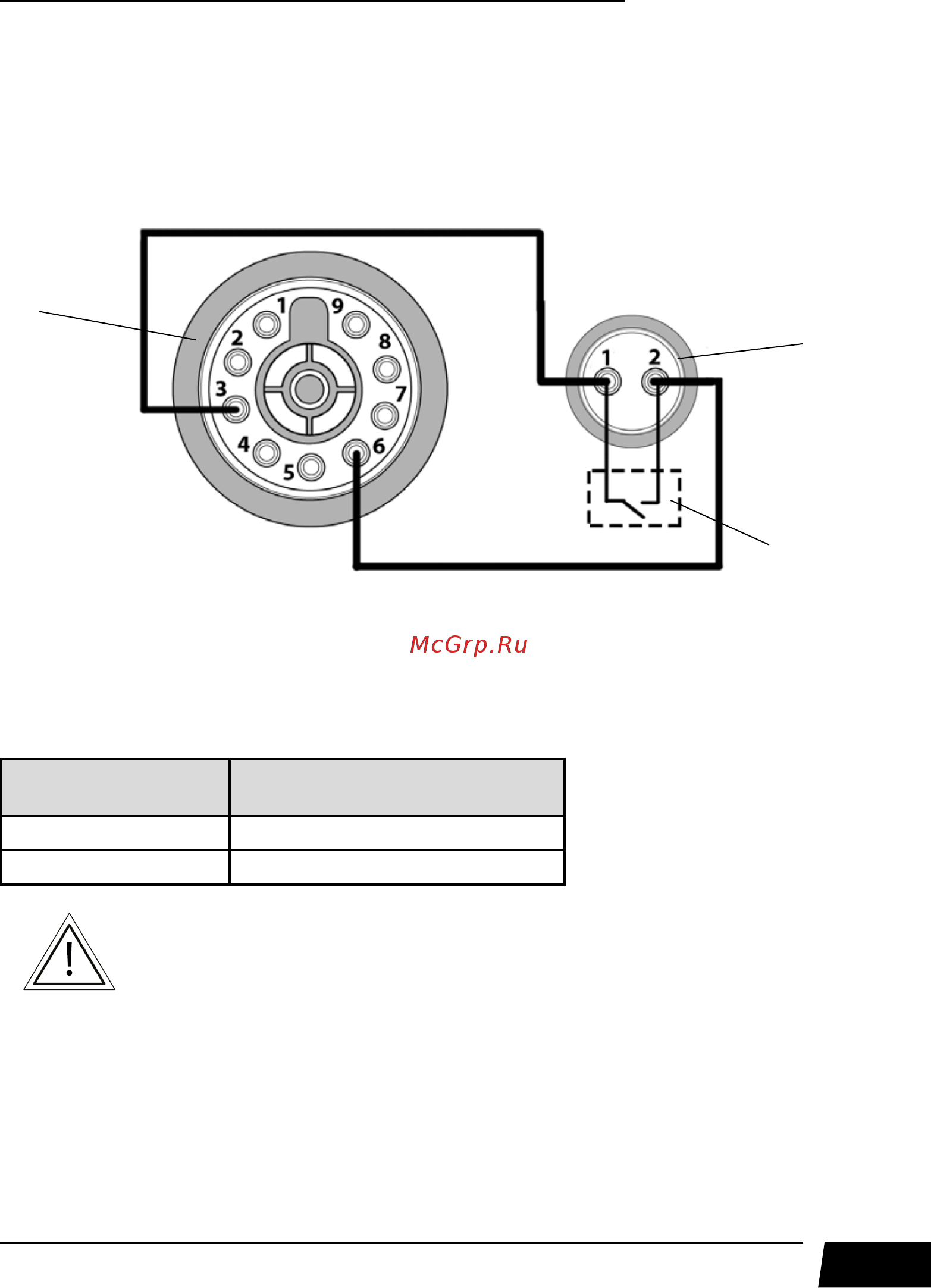

Рис. 8.14. Подключение разъёма.
1) Панельный разъём плазмотрона. 2) Разъём 2-pin. 3) Пульт ДУ.
Таблица 8.1. Разъёмы ДУ.
Тип Артикул
панельный разъём SF1212/S2
кабельный разъём SF1210/P2I
Пульт ДУ не входит в стандартную комплектацию.
1
2
3
