30
9.6. ПОРЯДОК НАЧАЛА РЕЗА С СЕРЕДИНЫ ЛИСТА

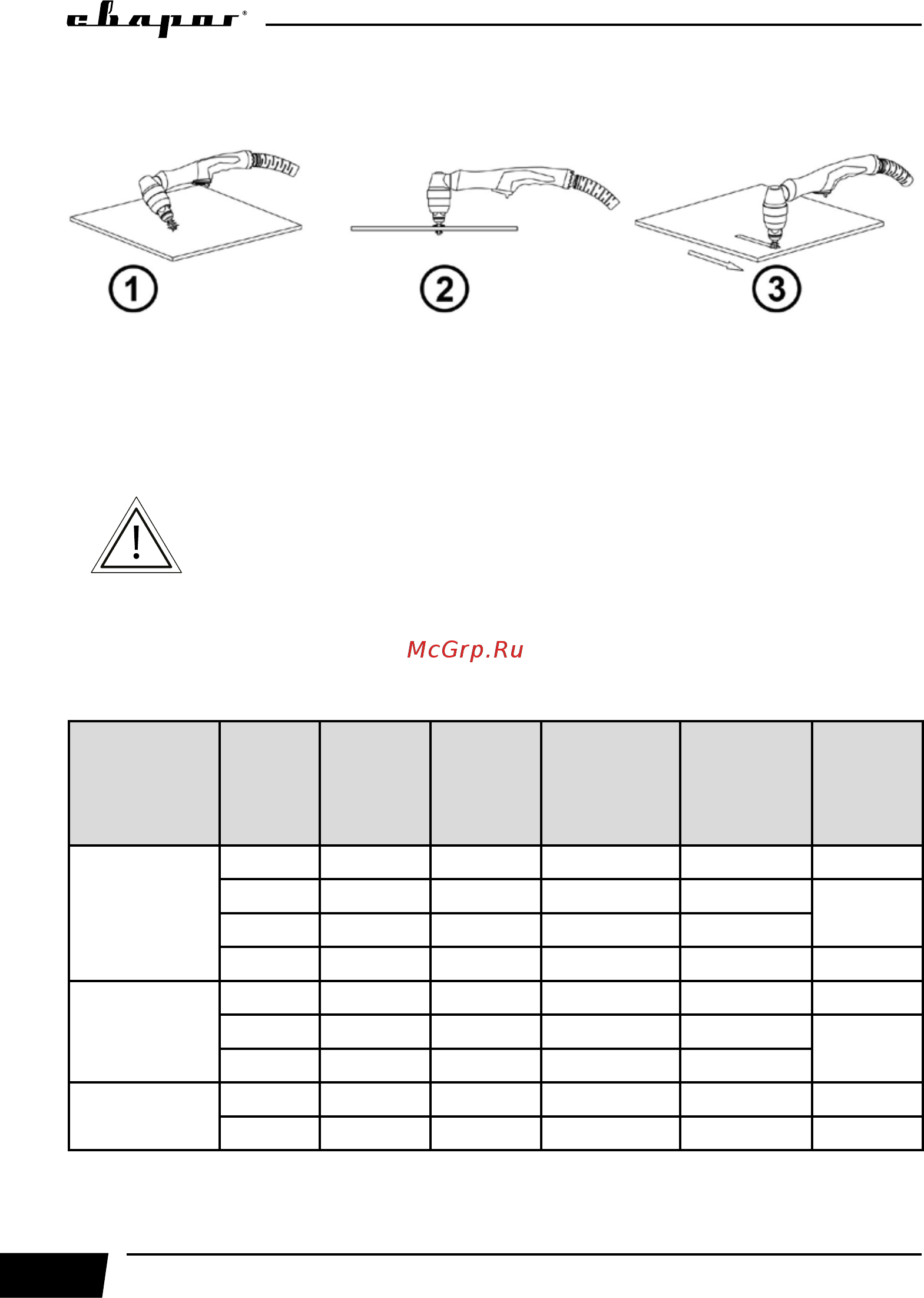

На рисунке 9.10 показан порядок начала реза с середины листа.
Рис. 9.10. Рез с середины листа.
1. Установите плазмотрон под небольшим углом к разрезаемому изделию и нажмите на кнопку.
2. Переместите плазмотрон перпендикулярно разрезаемому изделию.
3. Опустите плазмотрон на минимальное расстояние. Начинайте процесс плазменной
резки.
ВНИМАНИЕ! Для увеличения срока службы быстроизнашиваемых
частей при резке с середины листа для больших толщин рекомендуется
отверстие перед резкой просверлить сверлом.
9.7. РЕЖИМЫ ДЛЯ РУЧНОЙ ВОЗДУШНО-ПЛАЗМЕННОЙ РЕЗКИ
В таблице 9.1 указаны режимы для ручной воздушно-плазменной резки.
Таблица 9.1. Режимы резки.
Тип
разрезаемого
металла
Толщи-
на
(мм)
Диаметр
сопла
(мм)
Ток реза
(А)
Скорость
резки
(м/мин)
Средняя
ширина
реза (мм)
Рабочее
давление
сжатого
воздуха
(мПа)
Углеродистая
сталь
1 – 5 0,6 20 – 30 1,4 – 1,2 1,1 – 1,8 0,5
5 – 10 0,8 30 – 40 1,4 – 1,3 1,8 – 2,0
0,6
10 – 15 0,8 40 – 50 1,0 – 1,1 2,0 – 2,5
15 – 20* 0,8 – 0,9 50 – 60 0,8 – 0,7 2,5 – 3,0 0,8
Нержавеющая
сталь
2 – 5 0,8 30 – 40 3,0 – 2,8 1,5 – 2 0,6
5 – 10 0,8 40 – 50 2,8 – 0,9 2 – 2,5
0,8
10 – 15* 0,8 – 0,9 50 – 60 0,9 – 0,65 2,5 – 3,0
Алюминий
2 – 8 0,8 20 – 40 1,5 – 0,4 1,5 – 2 0,6
8 – 12* 0,8 – 0,8 40 – 75 0,6 – 0,3 2 – 2,5 0,8
* – рез с края листа
Данные рекомендации носят ознакомительный характер.
