PRO CUT 60 NHF (L2060A)

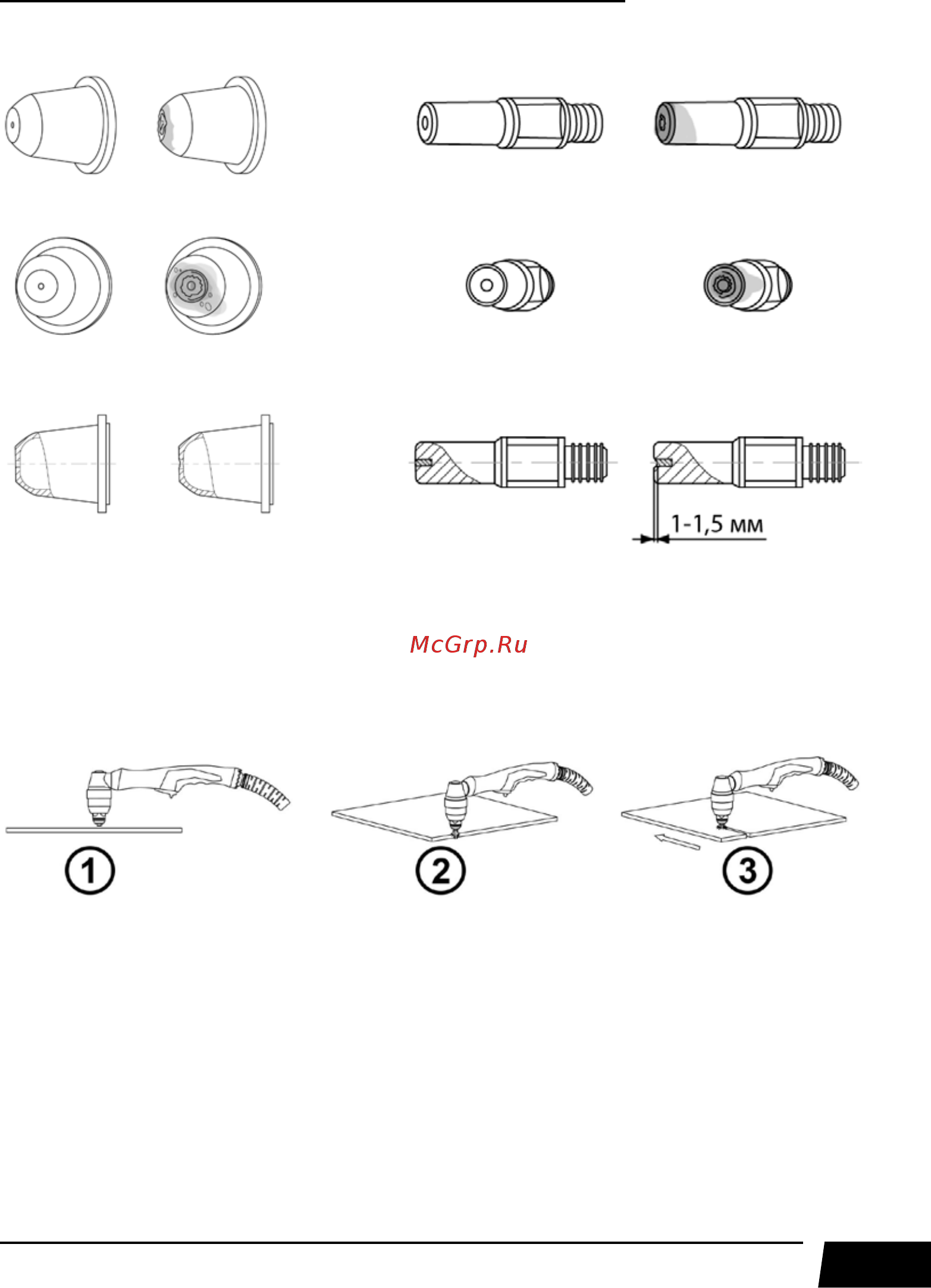

Рис. 9.8. Износ сопла (слева) и катода (справа).
9.5. ПОРЯДОК НАЧАЛА РЕЗА С КРАЯ ЛИСТА
На рисунке 9.9 показан порядок начала реза с края листа.
Рис. 9.9. Рез с края листа.
1. Установите плазмотрон перпендикулярно разрезаемому изделию.
2. Опустите плазмотрон на минимальное расстояние и нажмите на кнопку.
3. Начинайте процесс плазменной резки.
