26

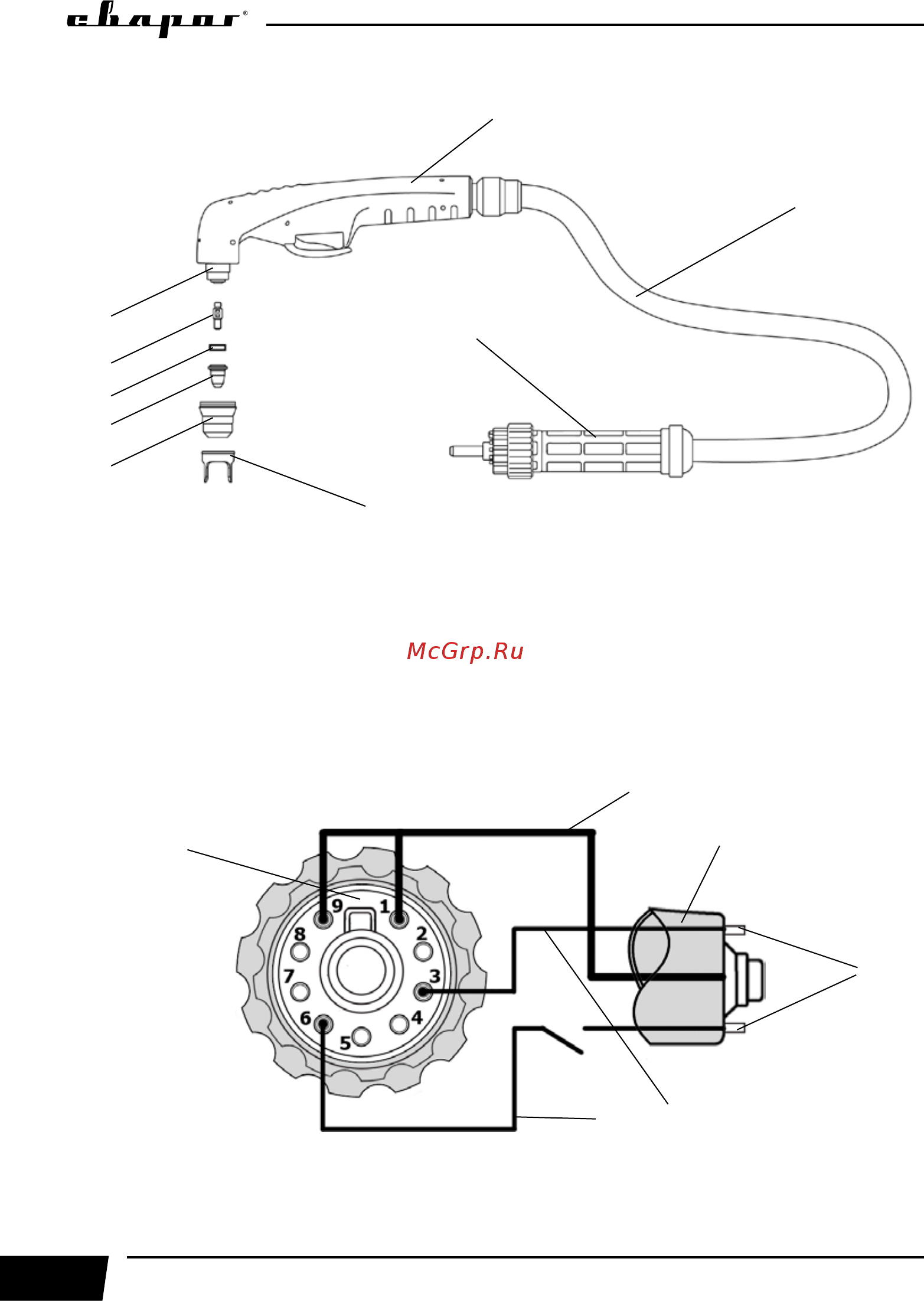

Рис. 9.3. Схема плазмотрона.
1. Разъём центральный кабельный
(См. рис. 9.4).
2. Шлейф центрального адаптера.
3. Рукоятка.
4. Головка плазмотрона.
5. Катод.
6. Диффузор.
7. Сопло.
8. Насадка защитная.
9. Насадка дистанционная.
Рис. 9.4. Схема разъёма плазмотрона.
1) Разъём центральный кабельный. 2) Головка плазмотрона. 3) Контакты головки
плазмотрона. 4) Красный. 5) Синий. 6) Красный (провод дежурной дуги).
2
1
3
4
5
6
7
8
9
1
6
2
3
5
4
