19
PRO CUT 60 NHF (L2060A)
Двухтактный режим рекомендуется использовать при длине реза до 200 мм.
Процесс реза будет происходить, пока нажата кнопка на плазмотроне.
При отпускании кнопки плазменная дуга потухнет, начнется отсчет
времени продувки газом.
Четырехтактный режим рекомендуется применять при длине реза свыше 200 мм.
Нажмите и отпустите кнопку плазмотрона. Плазменная дуга будет гореть
до тех пор, пока снова не нажать и отпустить кнопку плазмотрона. После
этого плазменная дуга потухнет, начнется отсчет времени продувки
газом.
2. Включите компрессор, установите
давление сжатого воздуха (См. рис. 8.10) и
дождитесь, пока давление сжатого воздуха
достигнет максимальных значений.

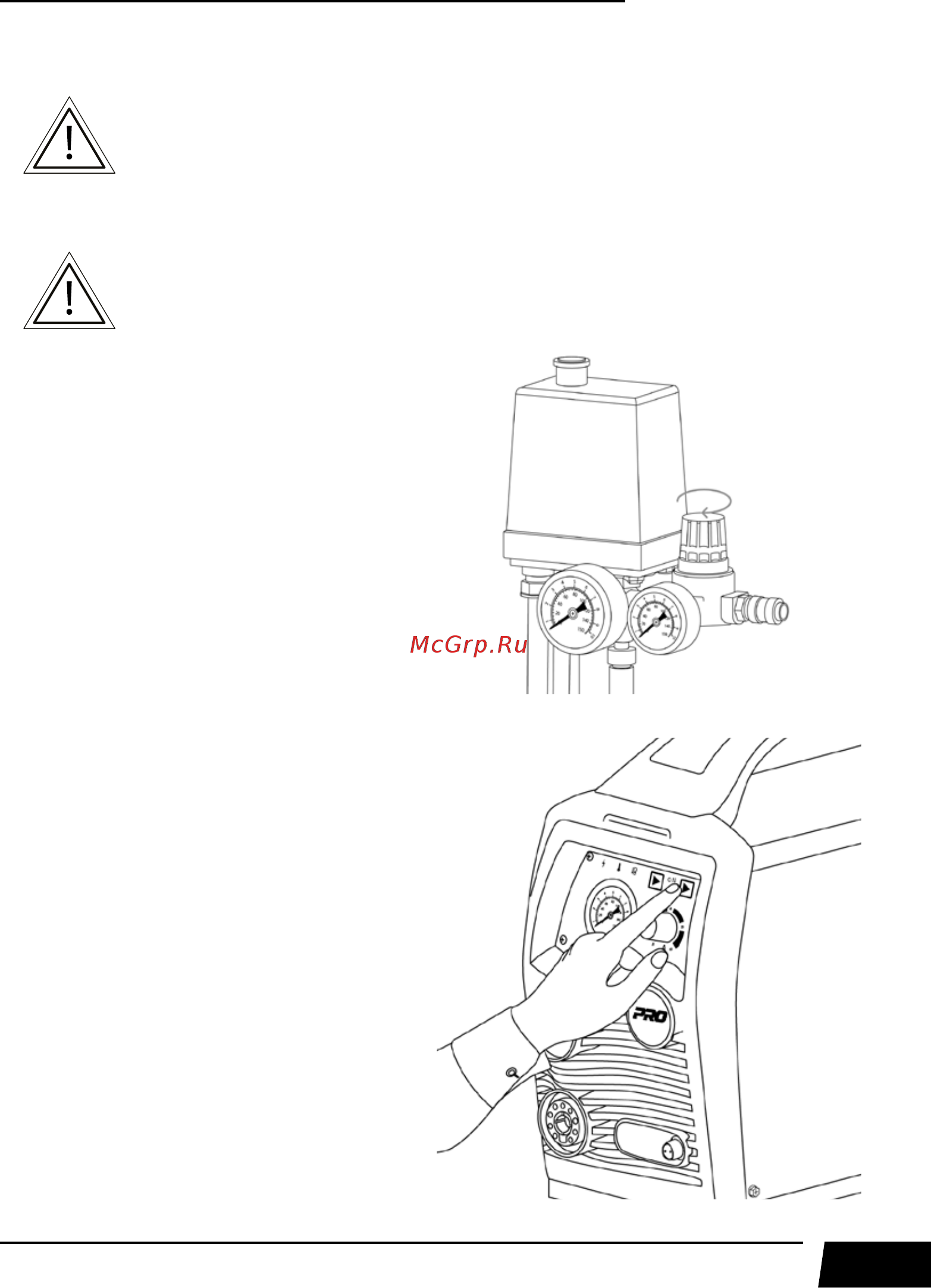

Рис. 8.10. Установка давления на компрессоре.
3. Проверьте рабочее давление
(См. рис. 8.11). Нажмите на кнопку
плазмотрона: пойдет подача сжатого
воздуха без образования дежурной дуги
(См. рис. 8.12).
Рис. 8.11. Проверка рабочего давления.
