Hertz MLK 165 [11/26] Tuning

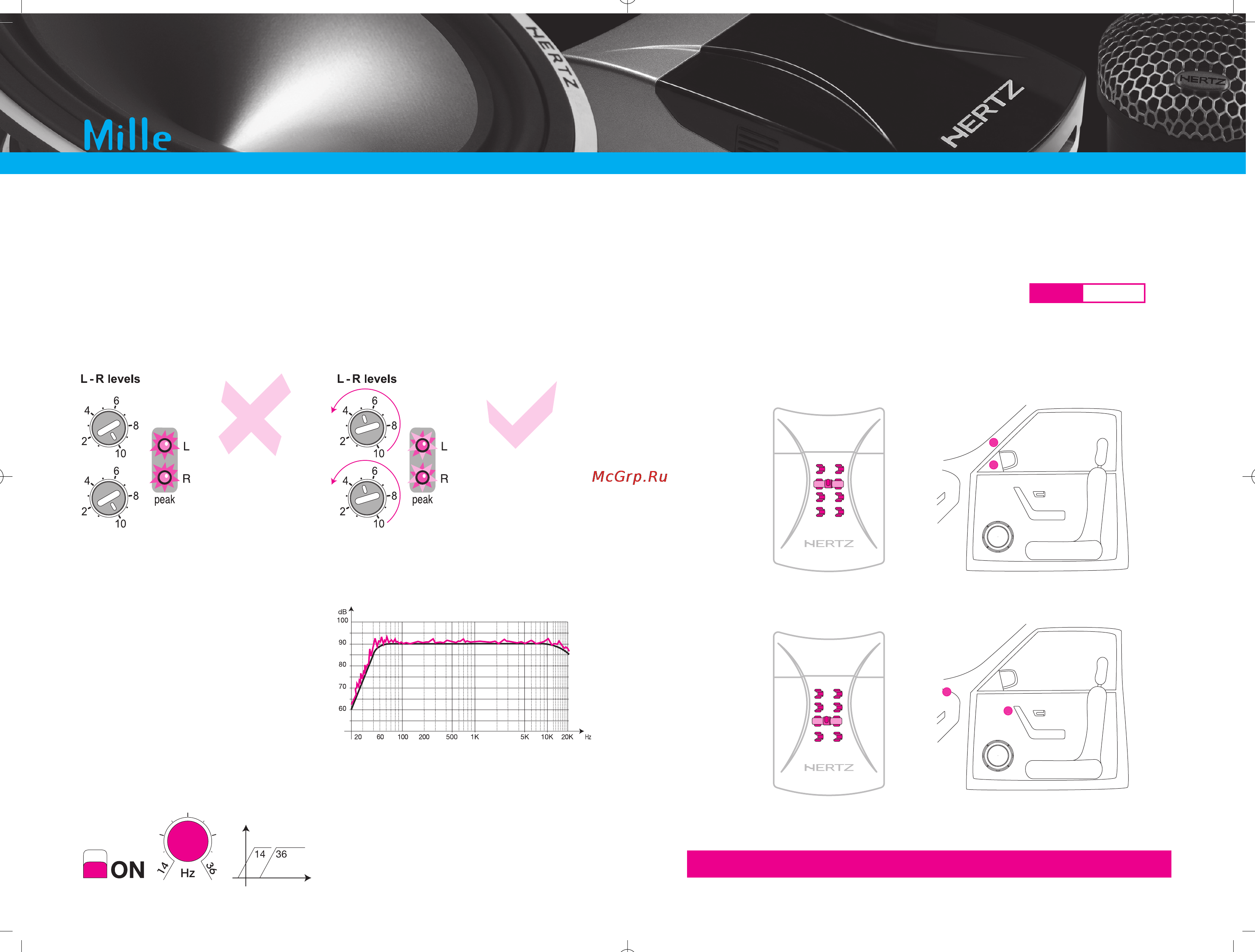

![Hertz ML 165 [11/26] Tuning](/views2/1011096/page11/bgb.png)
Italiano
20 21
Tuning
Flat
Loudness
NO OK
TW LEVEL
-4,5 dB
-3 dB
-1,5 dB
0 dB
TW LEVEL
-4,5 dB
-3 dB
-1,5 dB
0 dB
Gli altoparlanti MILLE hanno una risposta
corposa e lineare e non necessitano di
equalizzazioni che potrebbero portare
l’amplificatore a saturazione o distorsioni spurie.
Evitate l’utilizzo del Loudness o di equalizzazioni
eccessive in gamma audio.
Una correzione di +3 dB nella risposta in
frequenza richiede all’amplificatore una potenza
raddoppiata nella banda interessata,
aumentando i rischi di distorsione.
Utilizzate, se possibile, il filtro subsonico settando
la frequenza di taglio nei dintorni dei 25 Hz.
Taratura
Il livello del gain dell’amplificatore (se utilizzato) dovrebbe essere regolato in modo da mantenere
sempre la sezione di potenza in una zona di funzionamento lineare, senza distorsioni o saturazioni
che potrebbero danneggiare l’altoparlante. Se l’amplificatore è dotato di un dispositivo che segnala
la distorsione, regolate il guadagno in modo che con il volume della sorgente a tre quarti della
scala, il led si accenda soltanto nei picchi di segnale.
Utilizzo del controllo di livello del tweeter
Il crossover è dotato di selettori EJ (Easy Jumper) per il controllo della sensibilità del Tweeter.
Il livello di emissione può essere regolato in una gamma dinamica di 4,5 dB.
Si consiglia di posizionare il punto centrale di controllo a -3 dB in caso di di installazione dei
tweeter sul triangolo dello specchietto retrovisore o a montante.
In caso di installazione dei tweeter a cruscotto o in portiera posizionare il punto centrale del
controllo a -1.5 dB.
Selezionate il posizionamento degli EJ a seconda dei gusti personali e della musica ascoltata.
Gain regolati più bassi
Led che lampeggiano
Amplificatore
in funzionamento
lineare
Gain al massimo
Led sempre accesi
Amplificatore
in distorsione
MLCX20 TW Level
Spegnere l’impianto di riproduzione prima di effettuare modifiche al posizionamento dei jumper sul
circuito stampato
Attenzione
