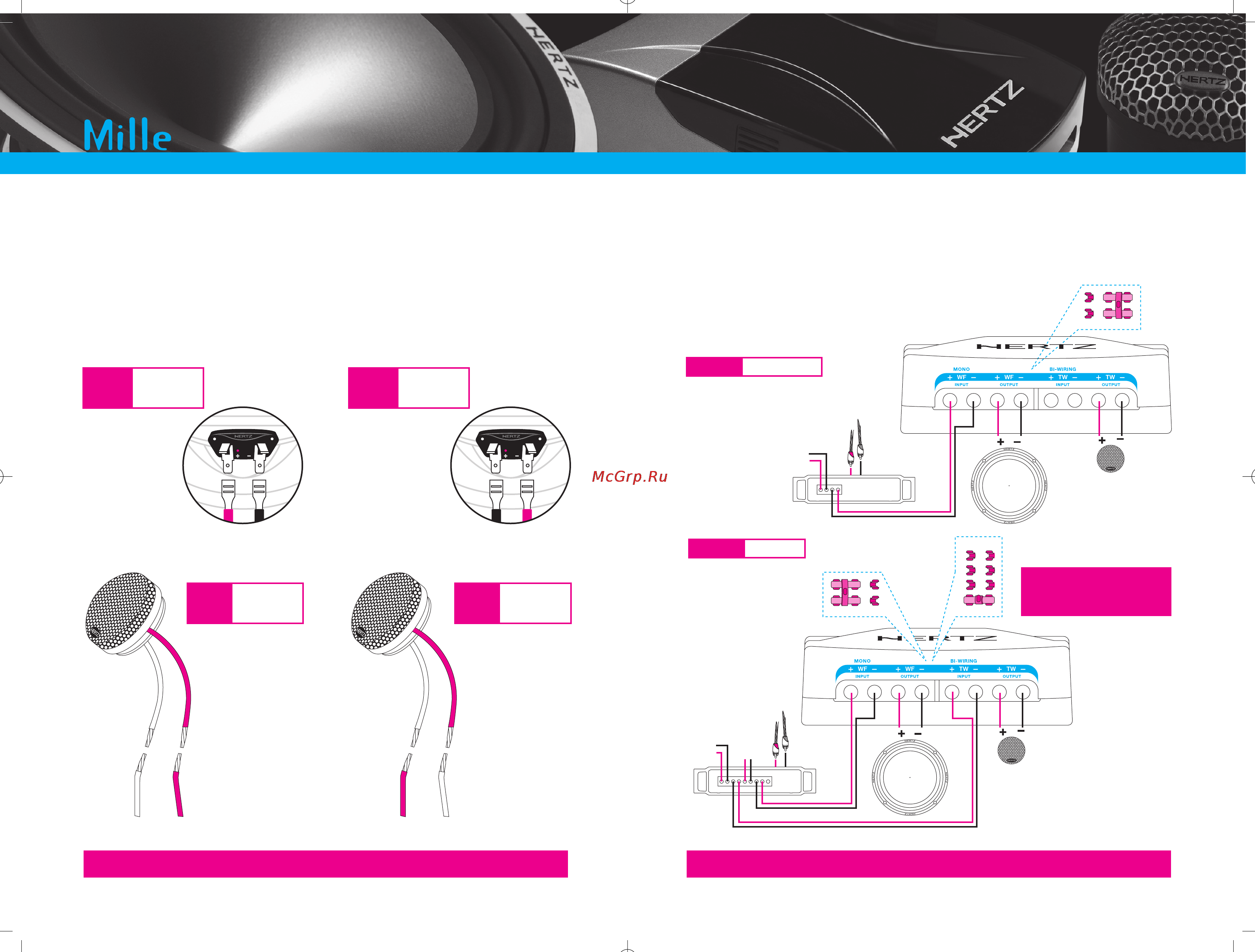

![Hertz MLK 165 [9/26] Installation patterns](/views2/1011096/page9/bg9.png)
Italiano
16 17
Installation Patterns
MLCX 20 Mono-Wiring
MLCX 20 Bi-Wiring
OTHER
CHANNEL
MONOBI
OTHER
TWEETER
OTHER
WOOFER
MONOBI
TW LEVEL
-4,5 dB
-3 dB
0 dB
-1,5 dB
Connessioni
Utilizzate il filtro MLCX 20 in dotazione al sistema per collegare gli altoparlanti. Rispettate la polarità
indicata. Sul woofer ML 165 il polo positivo è contrassegnato sui terminali dal segno “+” e da un
punto rosso. Il polo positivo del tweeter ML 28 è indicato dalla treccia in rame puro. Se avete
intenzione di pilotare il sistema con una multiamplificazione attiva, dotata cioè di filtri elettronici,
ricordate di utilizzate il tweeter con un crossover passa alto con frequenza di taglio non inferiore a
1.8 kHz con pendenza di 12 dB Oct.
I filtri crossover della linea MILLE sono stati progettati per consentire sia la singola che la
multi-amplificazione. Mediante il semplice spostamento di alcuni selettori o il collegamento degli
appositi morsetti è possibile adattare il funzionamento del filtro a differenti tipologie di impianto.
Con la multi-amplificazione dei sistemi MILLE sarà possibile ottenere sistemi audio ad elevatissimi
valori di SPL, con una dinamica esplosiva.
Spegnere l’impianto di riproduzione prima di effettuare modifiche al collegamento.
Attenzione
La fase della connessione di tutti i componenti è determinante ai fini del risultato acustico.
Controllate che tutte le fasi siano corrette, come da indicazioni.
Attenzione
ML 28
Collegamento
elettrico
in controfase
ML 28
Collegamento
elettrico
in fase
ML 165
Collegamento
elettrico
in controfase
ML 165
Collegamento
elettrico
in fase
Posizionare i controlli TW Level
su 0 dB e regolare il livello
di emissione tramite
l’amplificatore dedicato
Attenzione
