English
30 31

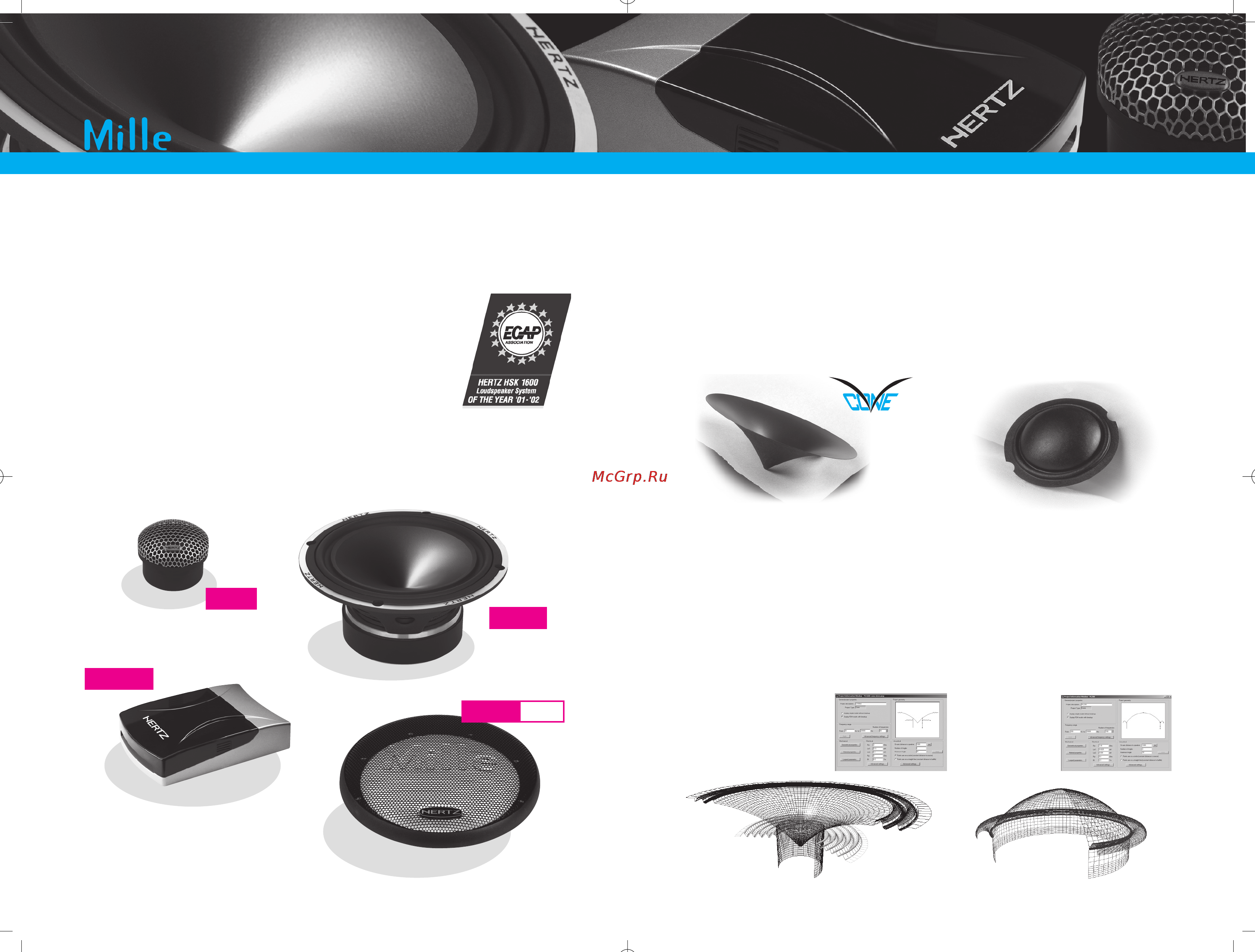

Technology
ML 28
ML 165
MLCX 20
The MILLE line has revolutionized the market since its introduction in 1999; designed to be
the new reference and meet the needs of the most demanding enthusiasts, providing reference
performance. These components have set a new standard in sound reproduction, winning
people’s appreciation and prestigious awards by the specialized press.
Constant innovation and product development have always been
the foundation of Elettromedia’s research program for HERTZ.
Today the R&D team has succeeded in improving what seemed to be already
perfect. Passion drives us to design the ultimate products; where the only
basic requirement is quality without compromise.
Dedicated to sound: for a unique, exciting experience.
Technology
In Elettromedia workshops, tradition supports the power of innovation.
The materials used for the woofer cone and the tweeter dome were designed by nature and are
handled according to processes that have been improved over the decades.
For the ML 165 V Cone we realized, analyzed and tested more that 35 materials, different in terms
of cellulose fiber composition and impregnating materials.
For the ML 28 the fiber used for the dome is a mixture of cotton and silk in a controlled percentage,
with a double water-proof processing.
No other metal, rigid-fiber or compound material sandwich can be so stiff, damped and light.
The membranes of the MILLE line components were developed using a state-of-the-art Finite
Elements Modeling (FEM) software. Each prototype is measured, tested and most importantly,
listened to. This process allows us to check every phase of the project and continuously improve
its evolution.
The ML28 dome features an exclusive profile: hemispherical in the first section, hyperbolical near
the top of the dome. The delicate ratio between the output diameter, the membrane height and
the surround outline produces a very low resonance frequency and regular component dispersion.
The V-CONE, as in the ML 1600, has an innovative exponential profile and is very close to the
ideal shape. A very light cellulose support is used to attach the cone to the voice coil, optimizing
the structure and maximizing the power handling.
grilleML 165
