Hertz MLK 165 [7/26] Installation patterns
![Hertz MLK 165 [7/26] Installation patterns](/views2/1011096/page7/bg7.png)
Italiano
12 13

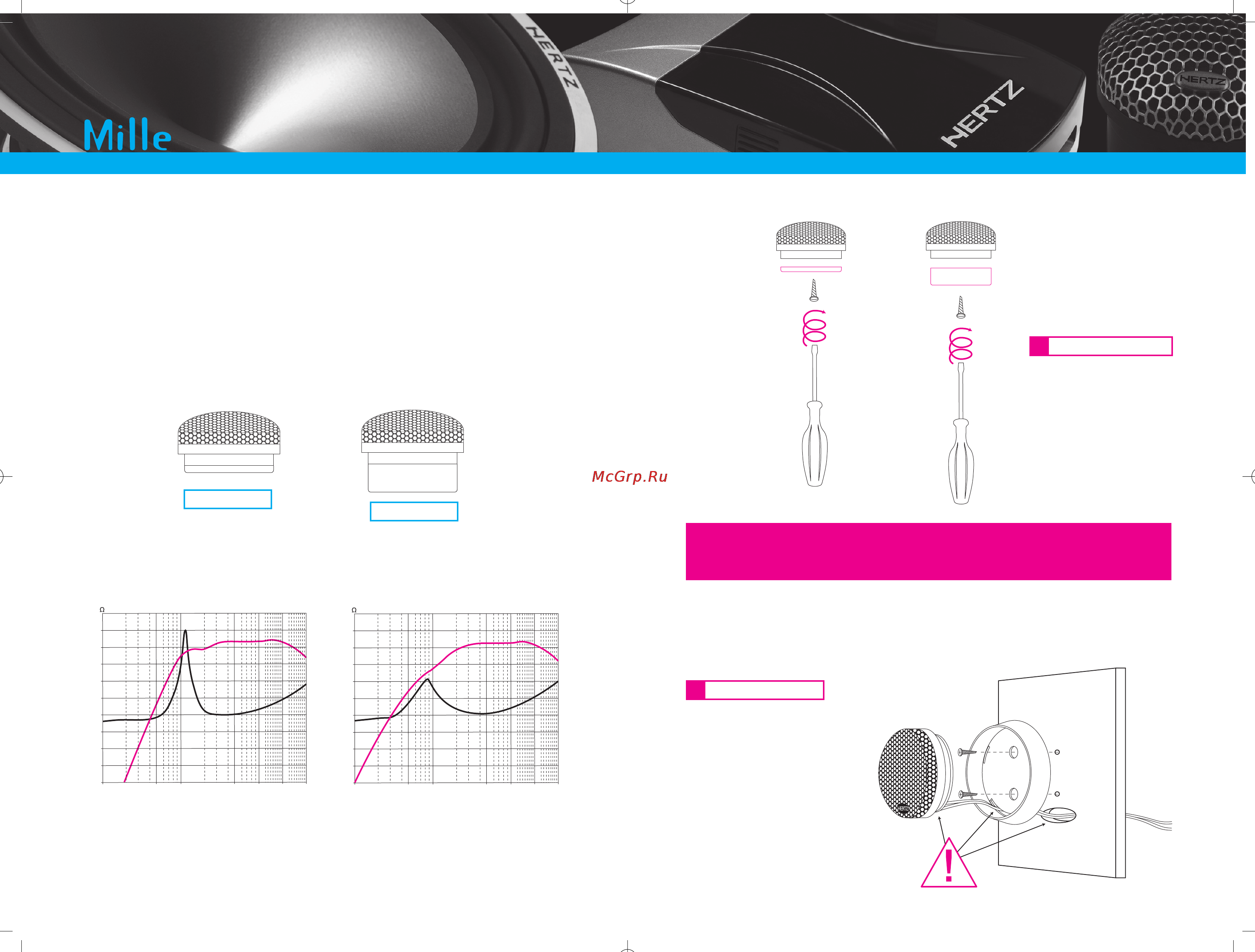

Installation Patterns
Camera piccola
Camera grande
0
2
1
3
4
100 500 1k 5k 10k 20k 40k Hz
6
8
10
60
70
80
90
100
dB
0
2
1
3
4
100 500 1k 5k 10k 20k 40k Hz
6
8
10
60
70
80
90
100
dB
Montaggio ML 28
I tweeter ML28 hanno due camere acustiche in dotazione, rimuovibili e intercambiabili in pochi
secondi. Questa soluzione tecnica fornisce il miglior rendimento da ogni tipologia di installazione. Il
tweeter può essere utilizzato in differenti modi di funzionamento potendo scegliere il Q totale più
adatto al sistema semplicemente cambiando la camera di carico posteriore. Le camere simulano il
funzionamento in cassa chiusa e sono riempite di fonoassorbente realizzato con materiale naturale
non tessuto per il miglior smorzamento del componente. La Small Chamber aumenta il fattore di
merito rendendo la risposta del tweeter più ripida e molto definita alla frequenza di risonanza,
mentre la Big Chamber estende la risposta in modo più dolce verso le frequenze più basse.
La soluzione Small Chamber ottimizza il
suono in caso di installazioni con ridotta
profondità di montaggio.
La soluzione Big Chamber offre la massima
estensione in media frequenza e uno
smorzamento superiore a fronte di un
ingombro maggiore.
- Fissate con le due viti apposite
il supporto, praticate un foro
per il passaggio del cavo e
inserite il tweeter nel supporto.
Nota Bene: il montaggio con
accessorio a superficie richiede
l’utilizzo del tweeter senza alcuna
camera posteriore.
Montaggio a superficie
Montaggio delle camere
Attenzione
- Fissate sempre le due camere mediante le viti dedicate.
- Mantenete sempre nelle camere il materiale fonoassorbente preinserito.
- Non rimuovete la retina di protezione fissata nel retro del tweeter.
- Non rimuovete la griglia anteriore di protezione della cupola.
